(Pour plus d'informations, contactez votre distributeur).
6
3
4

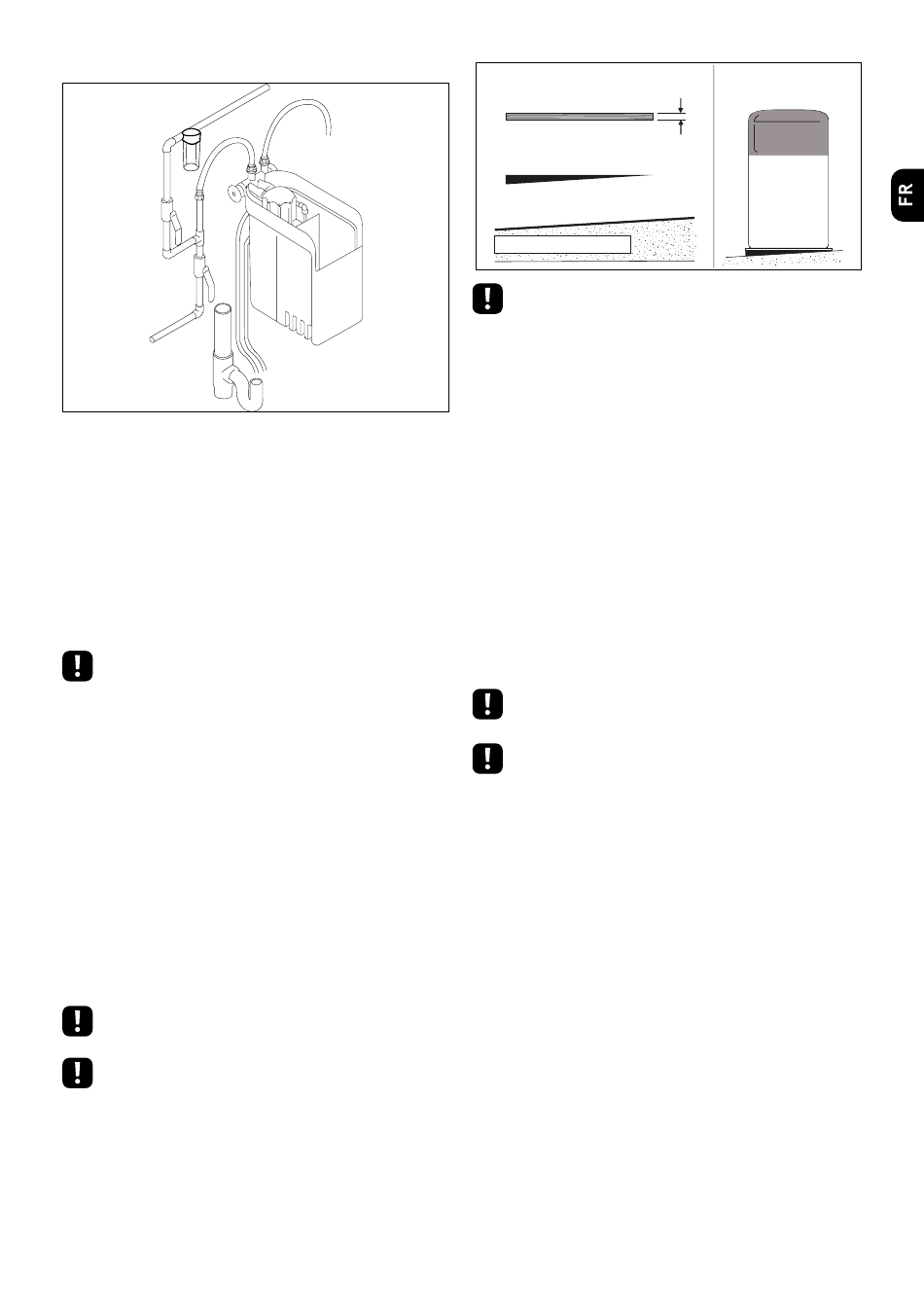

L'installation de l'équipement doit suivre l'ordre ci-dessous:
A. Configuration du système.
B. Raccordement des tuyaux.
C. Mise en marche du système.
1. Eau non traitée.
2. Eau douce à la maison.
3. tuyau d'évacuation.
4. Eau non traitée.
5. Tuyau de débordement.
6. Filtre obligatoire.
ATTENTION: Il s'agit d'une configuration d'ins-
tallation KUBE typique. Votre installation peut
varier. Installez une soupape de régulation de
pression et un clapet anti-retour, si nécessaire, dans
l'alimentation en eau de l'adoucisseur d'eau.
La dérivation peut être installée avec les connexions si-
tuées en haut et en bas, en respectant toujours les conne-
xions d'entrée et de sortie vers la tête, marquées en relief.
1. L'équipement doit toujours être installé avec la sou-
pape de dérivation fournie. De plus, une dérivation
composée de trois soupapes peut être installée.
2. Fermer la soupape d'alimentation en eau générale,
près de la pompe principale ou du compteur.
3. Ouvrez tous les robinets pour vider tous les tuyaux
des réservoirs d'eau.
ATTENTION: veillez à ne pas vider l'appareil de
chauffage pour éviter de l'endommager.
DANGER: il y a un risque de blessure car vous allez
gérer un poids excessif. Au moins deux personnes
sont nécessaires pour déplacer et installer le ma-
tériel et deux autres pour déplacer et lever les sacs de
sel. Il y a un risque de blessures au dos et autres lésions
corporelles.
4. Amenez l'adoucisseur d'eau en position d'installation.
Placez-le sur une surface plane. Si nécessaire, laissez-le
sur une plate-forme en contreplaqué d'au moins 2 cm.
épais. Ensuite, nivelez la plate-forme avec un coin.
1
2
5
1
Contre-plaqué
Min. 2 cm
d'épaisseur
Cale de nivellement
Plancher d'installation
ATTENTION: ne placez pas de cales directement
sous le destinataire à sel. Le poids du réservoir
chargé en eau et peut être déclenché par la sépa-
ration de la monnaie.
5. Effectuez une vérification visuelle et nettoyez les rac-
cords d'entrée et de sortie de l'adoucisseur d'eau.
6. Installez le by-pass sur le corps de la soupape en grais-
sant préalablement les joints avec le lubrifiant fourni.
7. Vous devez mesurer, couper et adapter confortable-
ment le tuyau et les raccords de la conduite principale
d'alimentation en eau à l'entrée et à la sortie de la sou-
pape d'adoucisseur d'eau. Essayez de garder les attaches
ensemble, et les tuyaux encadrés et droits. Vérifiez que
l'eau coule du tuyau à l'entrée de l'adoucisseur d'eau.
Une fois l'installation de tous les tuyaux terminée et
avant de raccorder la dérivation, évacuez l'eau à travers
les tuyaux d'entrée et de sortie pour éliminer tout type
de résidu et vérifiez l'étanchéité de l'installation.
ATTENTION: l'entrée et la sortie sont indiquées sur la
soupape. Dessinez la direction du flux pour être sûr.
ATTENTION: vérifiez que les tuyaux sont fixés, alig-
nés et soutenus pour éviter les pressions sur l'en-
trée et la sortie de l'adoucisseur d'eau. Une pres-
sion incorrecte provenant d'un tuyau mal aligné ou
insuffisamment supporté peut endommager la soupape.
CUIVRE SOUDÉ
1. Nettoyer soigneusement et appliquer de la
pâte à souder sur tous les joints.
2. Terminez toutes les soudures.
Remarque: Ne soudez pas les tuyaux fixés à la soupape
de dérivation à l'installation. La chaleur générée par le
soudage pourrait endommager la soupape.
TUYAU FILETÉ
1. Appliquez de la pâte à joint ou du ruban té
flon sur tous les tuyaux à filetage mâle
2. Sécurisez toutes les connexions filetées.
TUYAUTERIE EN PLASTIQUE CPVC
1. Nettoyez, préparez et collez tous les joints
en suivant les instructions du fabricant.
AUTRES
Suivez les instructions du fabricant de la
