Installation Du Drapeau De Sécurité; Casque De Sécurité; Support Latéral - Invacare Excelerator Série Manuel D'utilisation Et D'entretien

Installation du drapeau de sécurité
REMARQUE : Pour cette procédure, veuillez vous référer à FIGURE 9.8.
1. Fixez le drapeau de sécurité dans le support qui est fixé sur le tube arrière du cadre du handbike.
Drapeau de
sécurité
Casque de sécurité
REMARQUE : Pour cette procédure, veuillez vous référer à
FIGURE 9.9.
1. Attachez le casque au moyen de la mentonnière.
2. Assurez‐vous quʹil est bien ajusté.
Support latéral
REMARQUE : Pour cette procédure, veuillez vous référer à FIGURE 9.10.
1. Positionnez le support latéral sur le cadre comme illustré.
2. Fixez avec des vis bouton.
REMARQUE : Trois supports différents sont inclus pour différentes largeurs.
3. Changez le support en retirant les vis bouton existantes et fixez le nouveau support avec les vis bouton existantes.
Part No. 1163180
Tube arrière
Support de
fixation

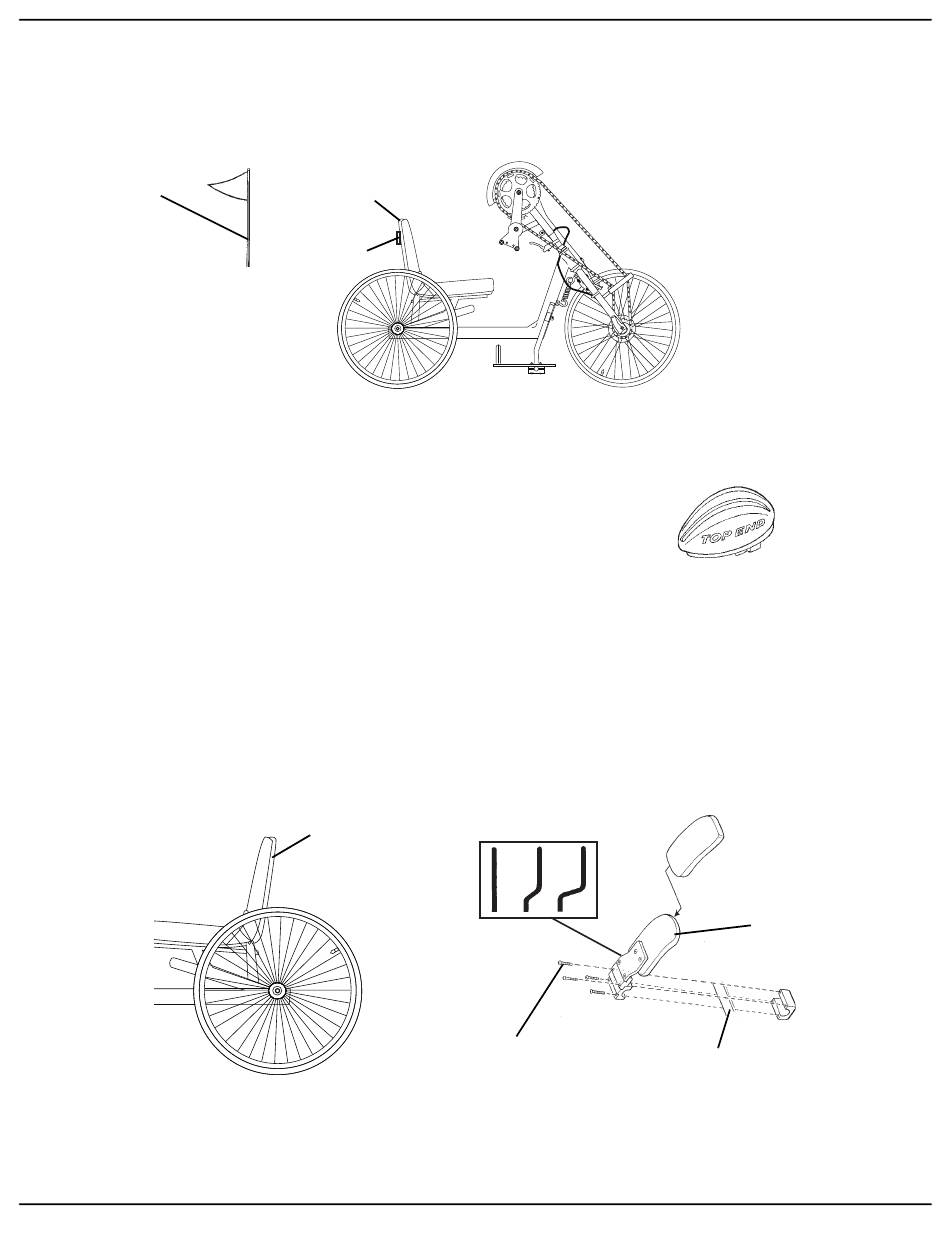

FIGURE 9.8 Installation du drapeau de sécurité
Tube arrière
Vis bouton
FIGURE 9.10 Support latéral
35
FIGURE 9.9 Casque de sécurité
Types de support
Tube arrière
SECTION 9—OPTIONS
Support latéral
Série Excelerator
