Instalación
ATENCIÓN
En el caso del STAND, utilizar los tornillos que vienen en el embalaje del mismo.

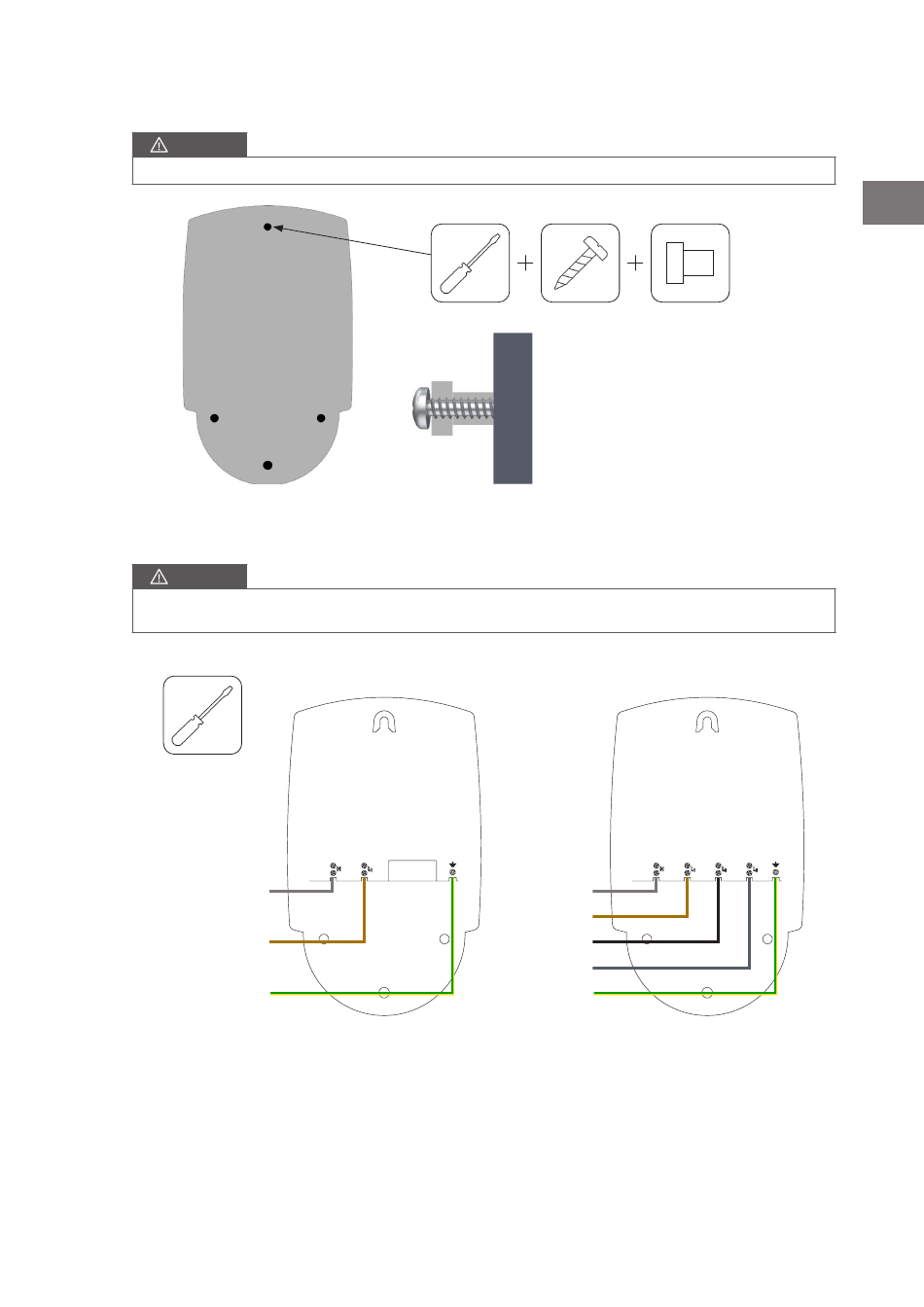

3.1.8. Conectar el cargador a la alimentación
Conectar los terminales eléctricos del cable de alimentación en los puntos correspondientes del cargador.
ATENCIÓN
Asegurar el apriete de todos los tornillos de las bornas para un contacto eficaz de los elementos activos del
conductor.
Neutro
Fase 1
Tierra
• OPCIONAL: Si va a instalar también un dispositivo CURVE, conecte el cableado procedente de este
dispositivo. Para más información ver
• OPCIONAL: Si va a conectar el cargador a un medidor trifásico de energía, a un equipo de
comunicaciones (módem, router, switch...) o a otro cargador, conecte el cableado ethernet procedente
de ese dispositivo. Para más información ver
cargador, o a un elemento de
ABV2012IQM01_ - Manual de instalación y uso
NEO Pro (monofásico)
"Instalación del dispositivo
"Instalación CURVEx3"
comunicaciones".
Montaje en pared: Tornillo 4,8x38
Montaje en STAND: Tornillo M5x12
NEO Pro (trifásico)
Neutro
Fase 1
Fase 2
Fase 3
Tierra
CURVE".
y/o "Conexión del cargador a otro
