5.5.2
Remplacement des rouleaux de dévidoir
Résultats de soudage non satisfaisants en raison d'un dysfonctionnement du
dévidage !
Les galets doivent être adaptés au diamètre du fil et au matériau.
•
À l'aide du marquage de couleur, vérifier si les galets sont adaptés au diamètre du fil.
Les remplacer au besoin !
•
Toujours adapter le galet de pression au diamètre du fil !
•
Adapter le galet moteur au diamètre du fil et au matériau !
Pos. Symbole Description
1
2
3
•
Retirer le couvercle.
•
Défiler le fil à souder.
•
Desserrer les vis à six pans creux.
•
Retirer les galets.
•
Mettre en place des galets correspondants, voir marquage de couleur, et les fixer à nouveau avec les
vis à six pans creux.
•
Monter le couvercle.
099-500108-EW502
18.12.2013
0
Galet de pression
Vis hexagonale
Galets moteur
Structure et fonctionnement
CONSIGNE

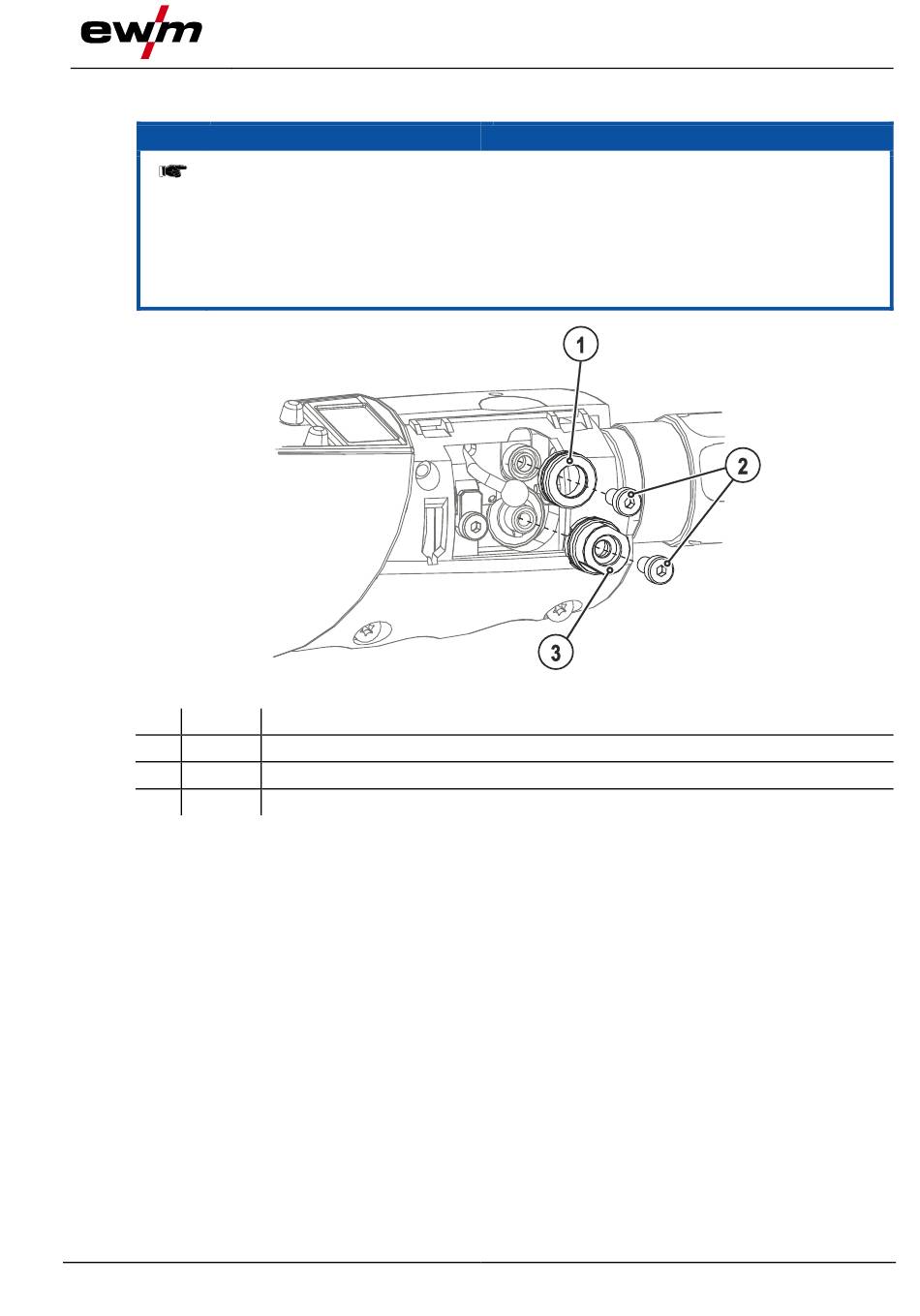

Illustration 5-11
Confection du guidage du fil
