Rouleaux d'avance de fil

Pos. Symbole Description
1
2
3
4
5
Type
DEH
GDR 0,8MM
GDR 0,9MM
GDR 1,0MM
GDR 1,2MM
DFH
DFR ALU 0,8MM
DFR ALU 0,9MM
DFR ALU 1,0MM
DFR ALU 1,2MM
DFR STAHL 0,8MM
DFR STAHL 0,9MM
DFR STAHL 1,0MM
DFR STAHL 1,2MM
3,8X1,5MM
099-500108-EW502
18.12.2013
0
Buse d'entrée de fil
Galet de pression
Tuyau de guidage
Galets moteur
Joint torique
Désignation
Buse d'entrée de fil
Galet de pression
Galet de pression
Galet de pression
Galet de pression
Tube capillaire
Galet moteur
Galet moteur
Galet moteur
Galet moteur
Galet moteur
Galet moteur
Galet moteur
Galet moteur
Joint torique

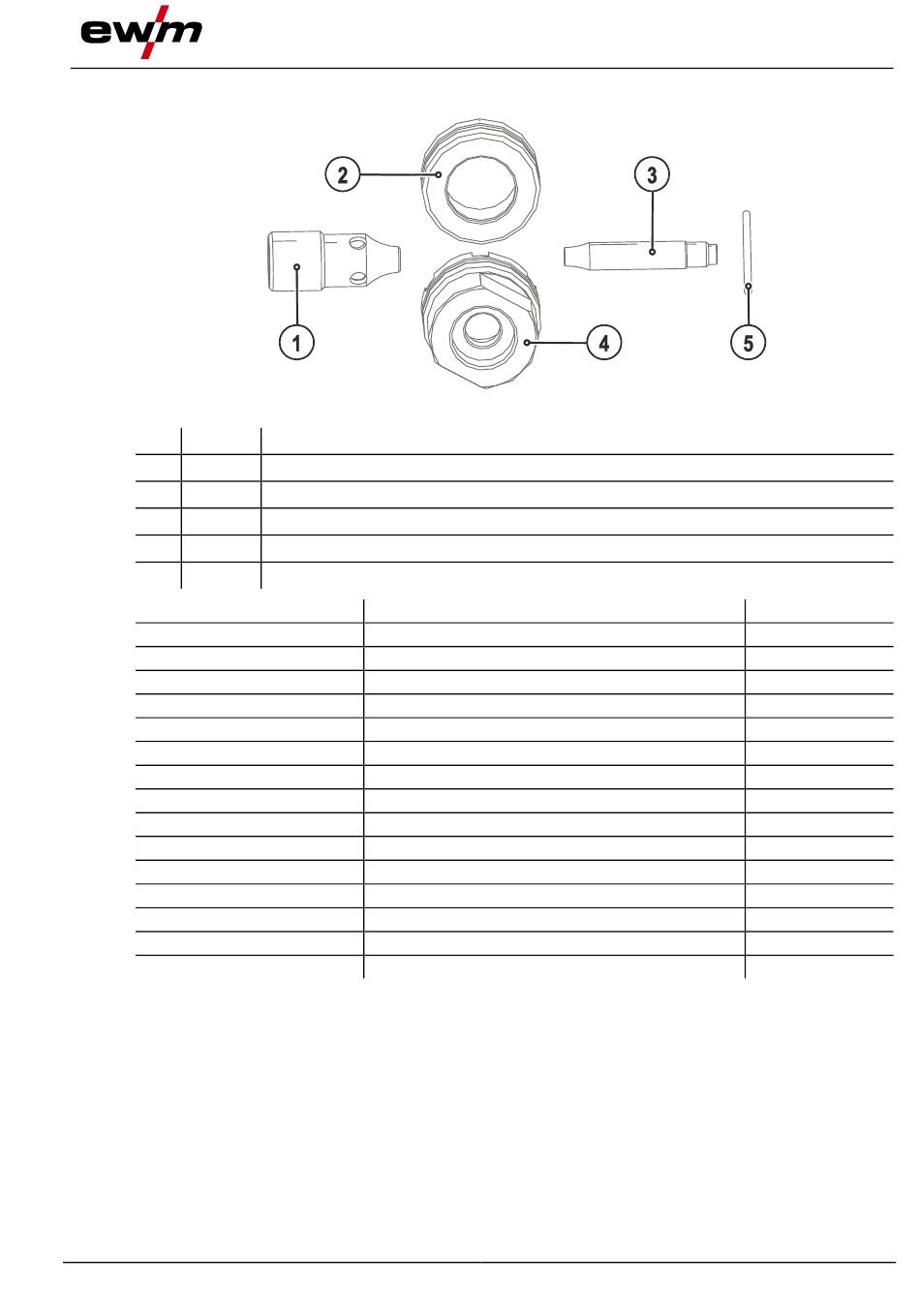

Illustration 9-2
Pièces d'usure
Rouleaux d'avance de fil
Référence
094-019335-00000
094-019330-00000
094-019331-00000
094-019332-00000
094-019333-00000
094-019334-00000
094-019322-00000
094-019323-00000
094-019324-00000
094-019325-00000
094-019326-00000
094-019327-00000
094-019328-00000
094-019329-00000
094-019510-00000
