Pièces d'usure
Généralités
Pièces d'usure
9
9.1
Généralités
Dommages liés à l'utilisation de composants tiers !
En cas d'utilisation de composants tiers, aucun recours en garantie ne sera possible
auprès du fabricant !
•
Vous ne devez utiliser que les composants système et options (sources de courant, torches
de soudage, porte-électrodes, commande à distance, pièces de rechange et pièces
d'usure, etc.) de notre gamme de livraison !
•
Le branchement et le verrouillage des accessoires dans la douille de raccordement
appropriée n'est possible que si le poste de soudage est mis hors tension.

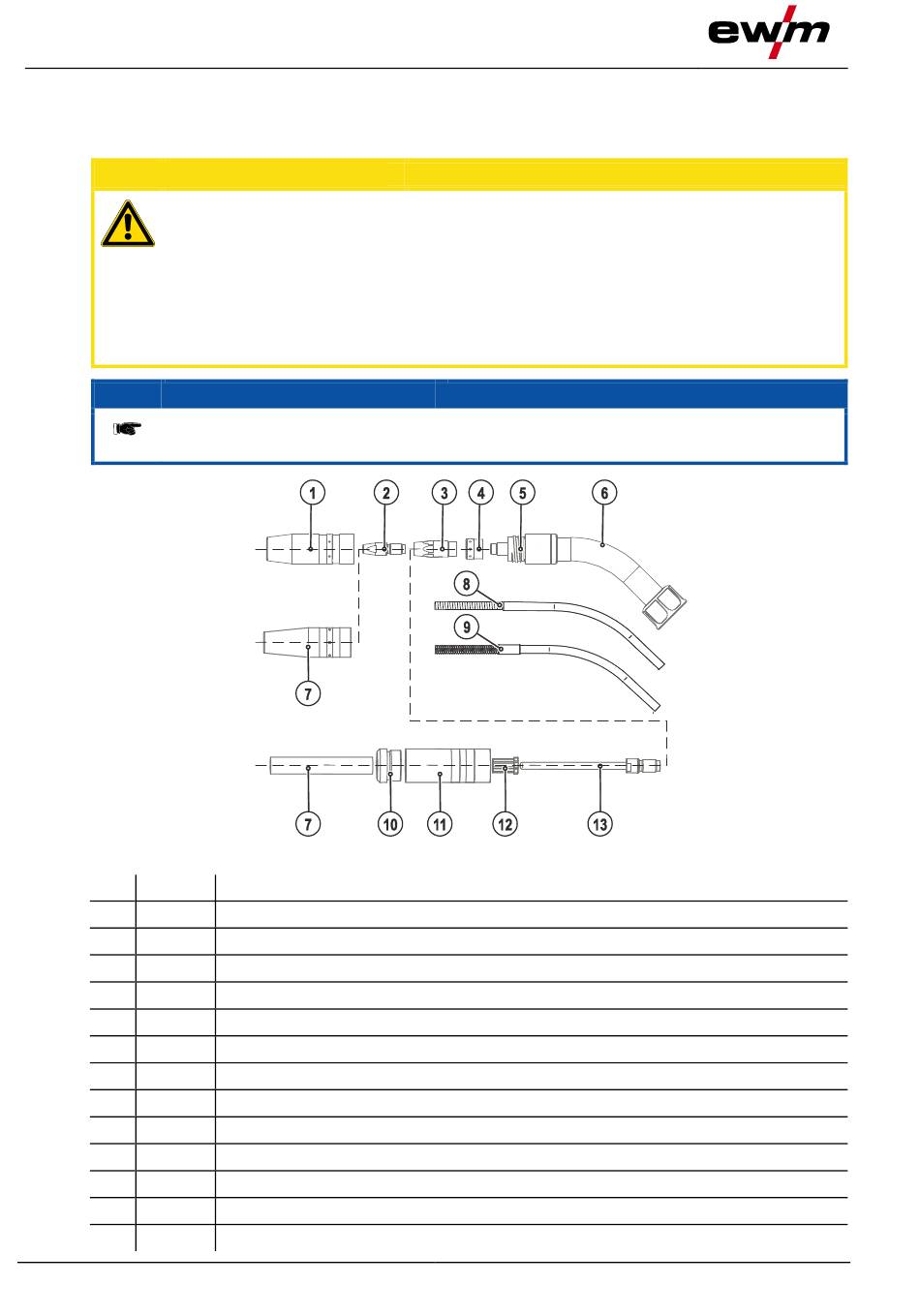

L'illustration de la torche de soudage ci-dessous sert à titre d'exemple. Selon le modèle,
les différentes torches peuvent varier de l'illustration.
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
13
44
0
Buse de gaz
Touche de contact
Porte-diffuseur
Répartiteur de gaz
Logement des buses de gaz
Col de cygne de soudage
Buse de gaz, pour le soudage de joint étroit
Spirale de guidage
Ame de guidage du fil
Isolateur
Unité de base de la buse de gaz
Manchon de centrage
Tube contact, pour le soudage de joint étroit
