5.10 Exploitation en marche d'urgence

En fonctionnement normal, le MCD 500 est contrôlé via un signal à 2 fils distant (bornes 17, 18).
Un circuit à 2 fils connecté à l'entrée A (bornes 11, 16) contrôle le fonctionnement d'urgence. La fermeture de l'entrée A
provoque l'entraînement du moteur par le démarreur progressif et ignore toutes les conditions de déclenchement.
1 Tension de commande (selon le modèle)
2 Sortie 24 V CC
3 Entrées de commande à distance
4 Entrée de la thermistance du moteur (PTC
uniquement)
5 Sorties relais
6 Alimentation triphasée
7 Bornes du moteur

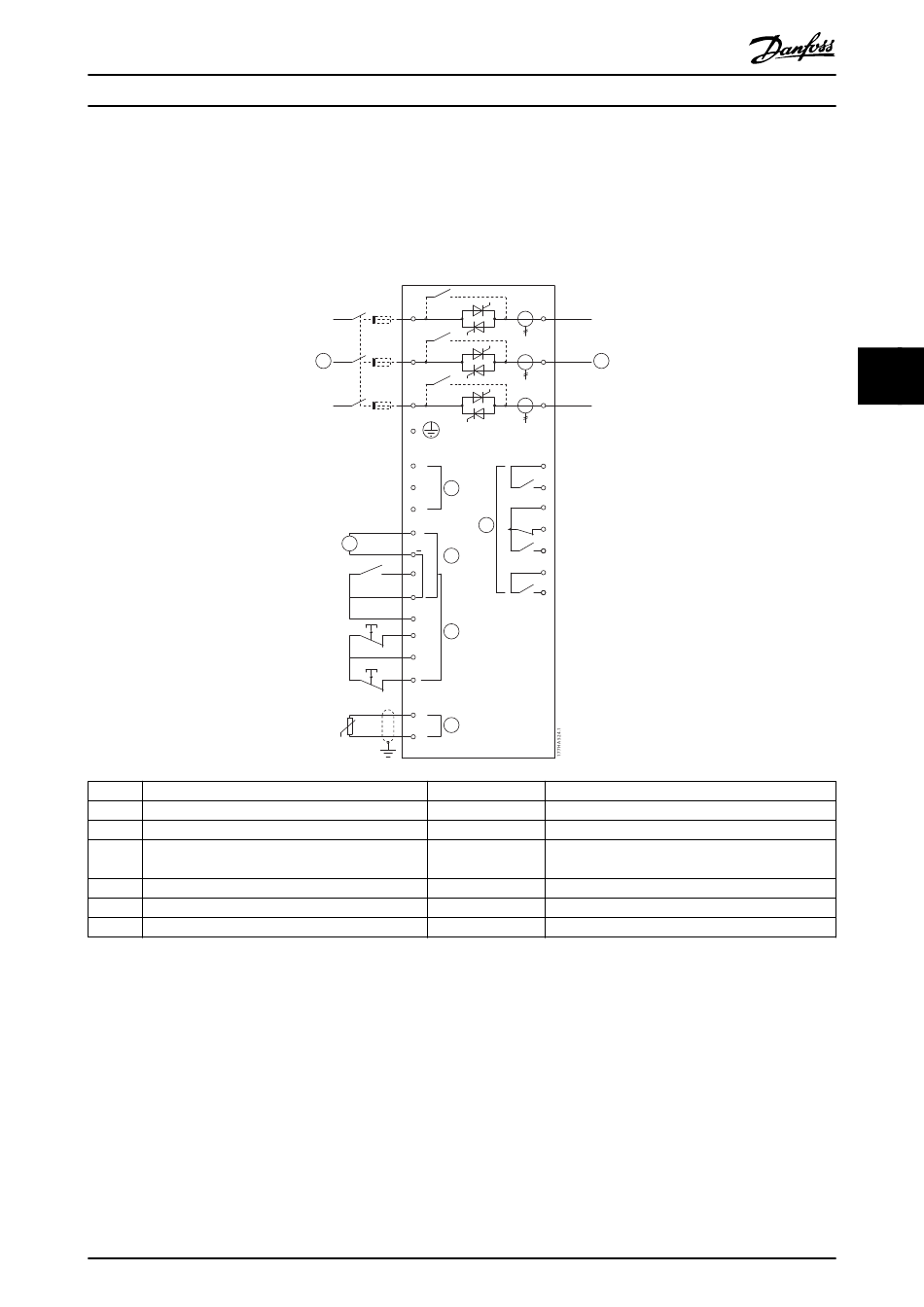

Illustration 5.12 Exploitation en marche d'urgence
Réglage des paramètres :
•
Paramètre 3-3 Input A Function (fonction entrée A)
-
Sélectionner Emergency Run (fonctionnement d'urgence) pour attribuer l'entrée A à la fonction de
fonctionnement d'urgence.
•
Paramètre 15-3 Emergency Run (fonctionnement d'urgence)
-
Sélectionner Enable (activer) pour activer le mode de fonctionnement d'urgence.
