Installation électrique
K2
K1
1/L1
L1B
3/L2
L2B
5/L3
L3B
E
K1 Contacteur principal
K2 Contacteur de bipasse (externe)
F1 Fusibles semi-conducteurs (optionnels)

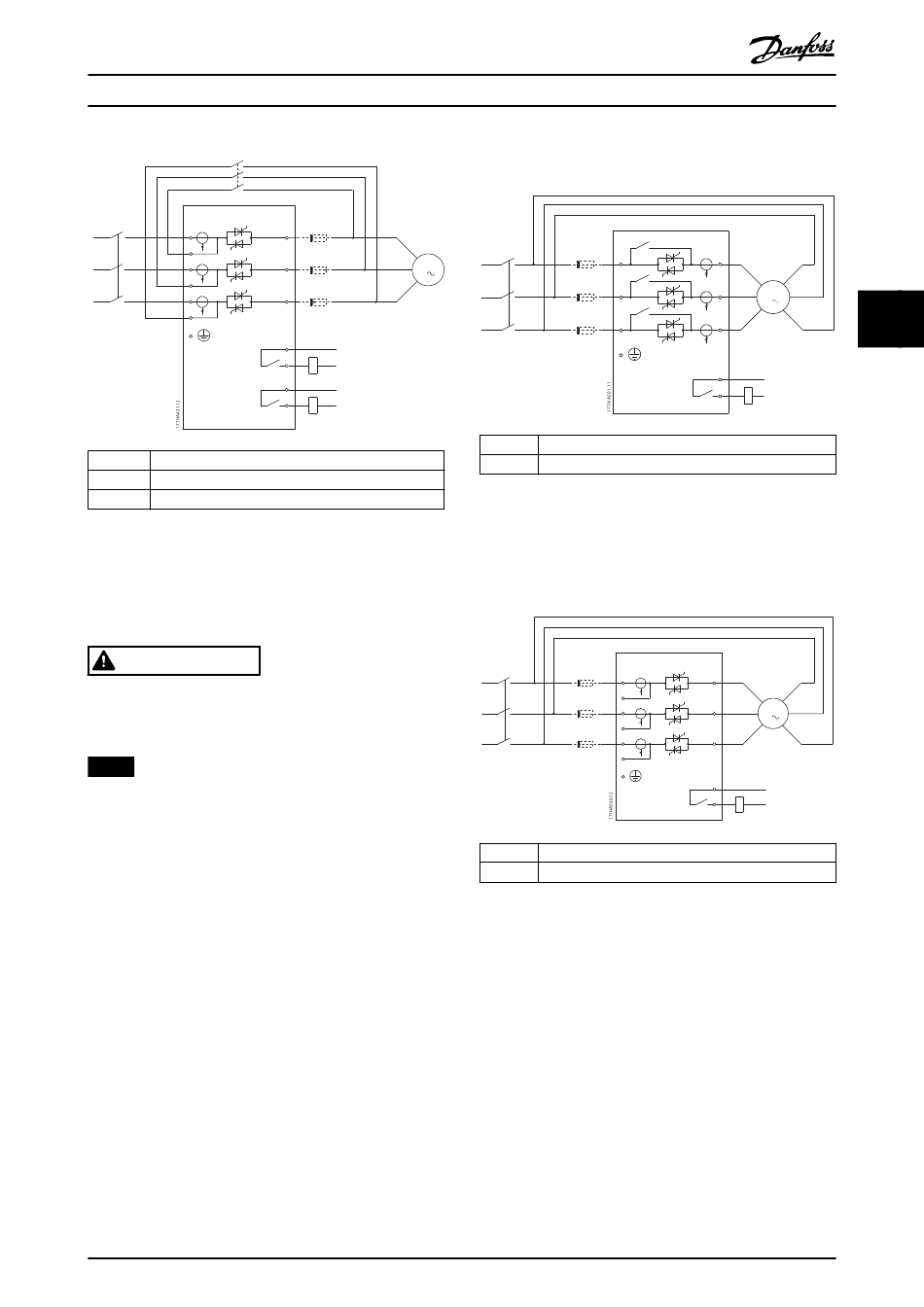

Illustration 4.9 Installation en ligne, bipasse externe,
MCD5-0360C à MCD5-1600C
4.3.3 Installation en triangle intérieur
ATTENTION
Lors de la connexion du MCD 500 en configuration en
triangle intérieur, toujours installer un contacteur
principal ou un disjoncteur à déclencheur de dérivation.
AVIS!
En cas de connexion en triangle intérieur, saisir le
courant de pleine charge du moteur (FLC) pour le par.
1-1 Motor FLC (courant de pleine charge du moteur). Le
MCD 500 calcule automatiquement les courants de
triangle intérieur en fonction de ces données. Le par.
15-7 Motor Connection (raccordement du moteur) est
réglé par défaut sur Auto Detect (détection automatique)
et peut être défini pour forcer le démarreur progressif
sur triangle intérieur ou en ligne.
MG17K504
Manuel d'utilisation
F1
2/T1
M
4/T2
3
6/T3
13
14
K1
33
34
K2
Danfoss A/S © 10/2015 Tous droits réservés.

4.3.3.1 Bipasse interne

K1 F1
1/L1
3/L2
5/L3
E
K1 Contacteur principal
F1 Fusibles semi-conducteurs (optionnels)
Illustration 4.10 Installation en triangle intérieur, bipasse
interne

4.3.3.2 Sans bipasse

K1 F
1/L
L1
3/L
L2
5/L
L3
E
K1 Contacteur principal
F1 Fusibles semi-conducteurs (optionnels)
Illustration 4.11 Installation en triangle intérieur, sans bipasse
2/T
U1(1) U2(4)
M
4/T
V1(2) V2(5)
4
3
W1(3) W2(6)
6/T
13
14
K1
2/T
U1(1 U2(4
M
4/T
V1(2
V2(5
3
W1( W2(
6/T
1
1
K1
19
4
