ECH-8-DM
ATTENTION
ATTENTION
ATTENTION
MODE D'EMPLOI
MIW-ECH-8-DM-FR-001 - 12 / 08 / 2025
RÉGULATEUR DE VENTILATEUR EC
POUR AÉROTHERME

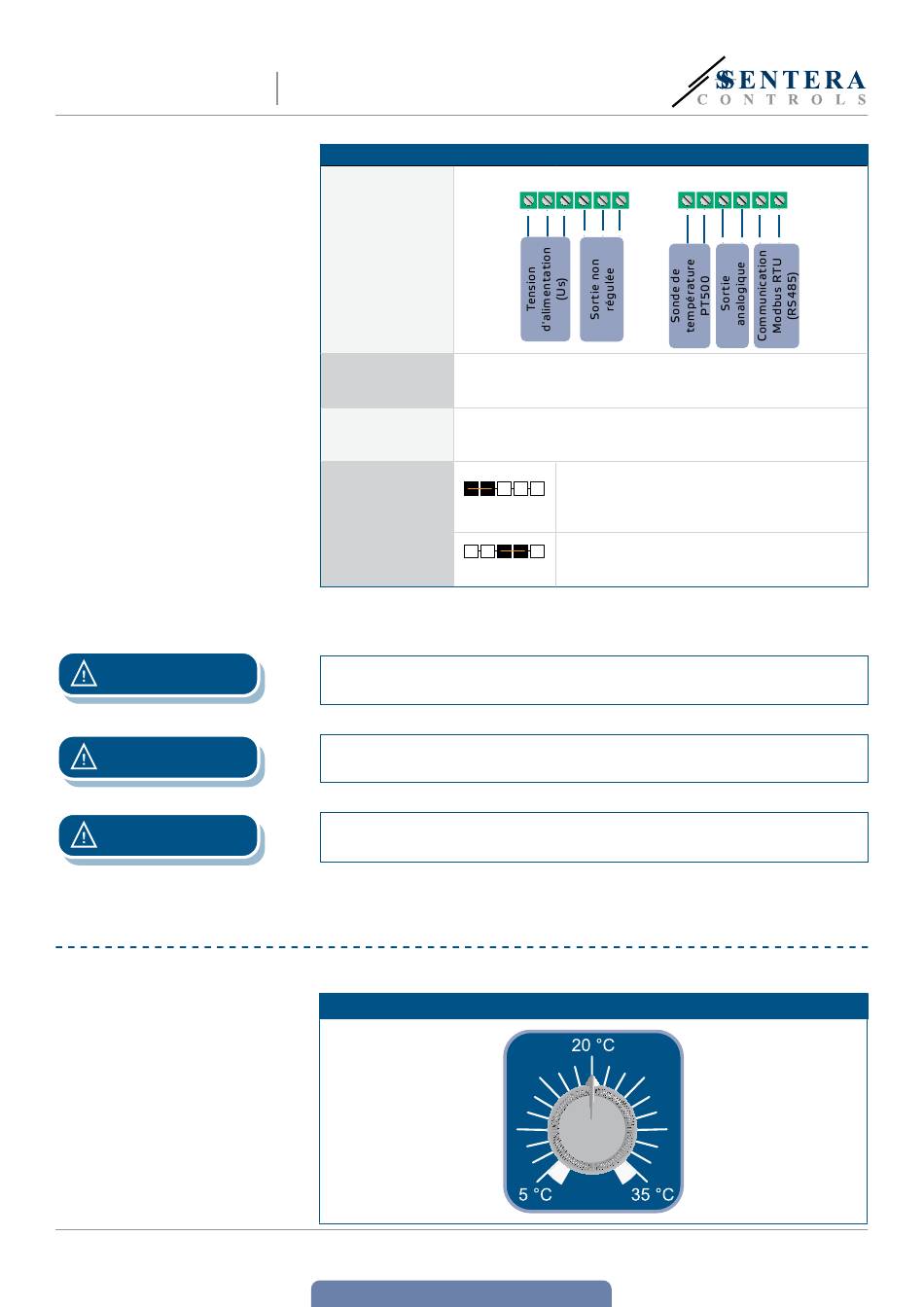

Fig. 3 Câblage et raccordements
1 - Bornier
2 - Sélection de la
plage de sortie
analogique
3 - Sélection
du mode de
température
4 - En-tête PROG
5.
Serrez les presse-étoupes.
6.
Fermez le couvercle et fixez-le avec les vis.
Un dispositif de sectionnement de sécurité doit être installé côté alimentation
secteur de tous les variateurs pour moteurs.
Assurez-vous que les connexions sont correctes avant de mettre l'appareil sous
tension
Assurez-vous que la tension de l'alimentation principale soit conforme à l'intensité
maximale admissible du produit.
7.
Mettez sous tension.
1.
Sélectionnez la température souhaitée à l'aide du sélecteur rotatif gauche (Fig. 4).
Fig. 4 Sélection du point de consigne de température
www.sentera.eu
retour à la table des matières
L L N PE PE N PE PE N N L1 L1
Cavalier retiré (par défaut) - 0 à 6 VCC
Cavalier installé - 0 à 10 VCC
Cavalier retiré (par défaut) - chauffage
Cavalier installé - refroidissement
Placez un cavalier sur les broches 1 et 2
et attendez au moins 5 secondes pour
réinitialiser les paramètres de communication
1 2 3 4 5
Placez un cavalier sur les broches 3 et 4 et
redémarrez l'alimentation pour passer en
1 2 3 4 5
mode bootloader - chargeur de démarrage
TEMP TEMP Ao GND A Ao GND A /B /B
Modbus.
