GTEE1

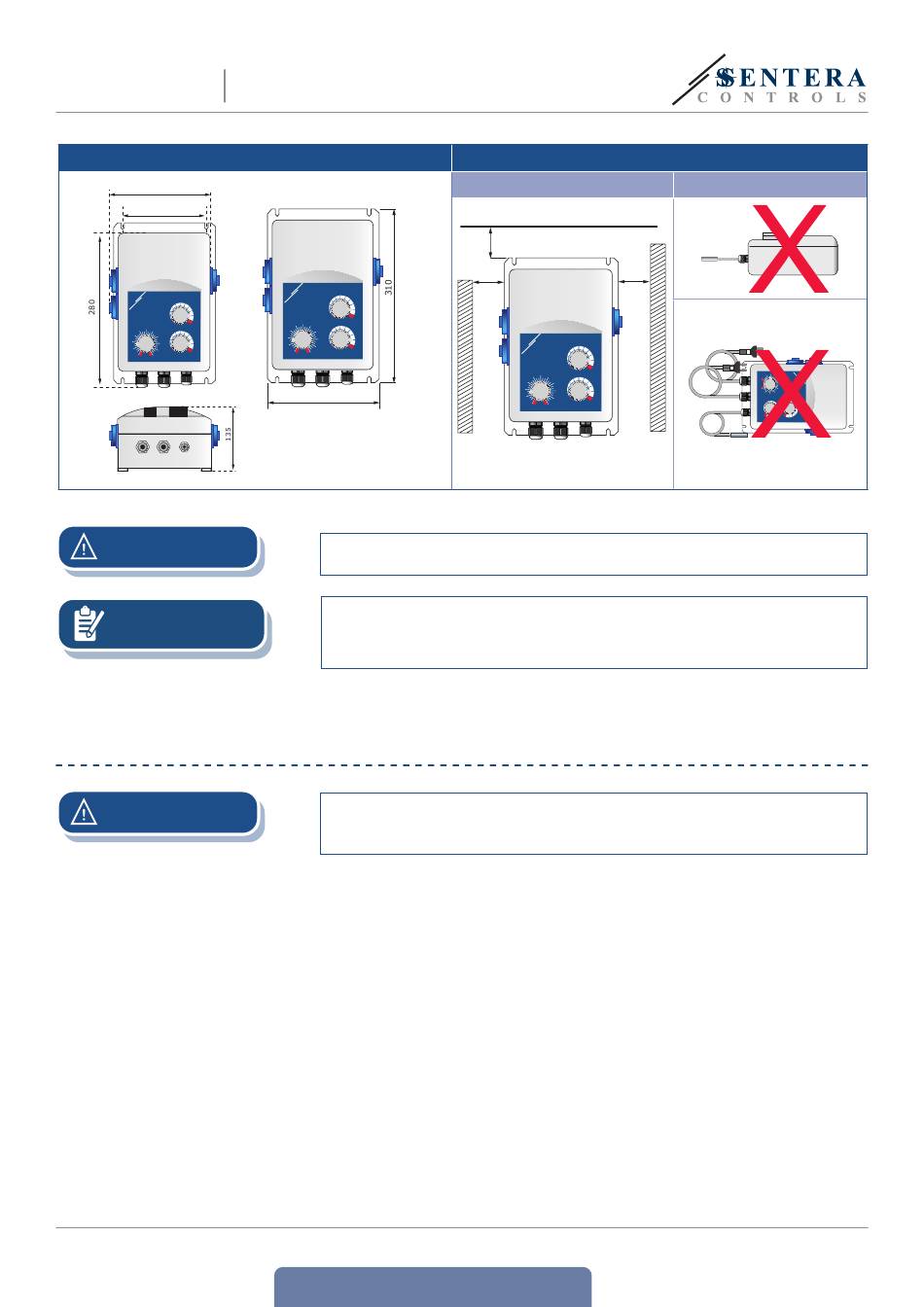

Fig. 1 Dimensions de montage
200
130
F
PRUDENCE
NOTE
MODE D'EMPLOI
PRUDENCE
MIW-GTEE1-XX-DT-FR-000 - 17 / 12 / 19
RÉGULATEUR DE TEMPÉRATURE
ÉLECTRONIQUE
F
MAX
198
3.
Fixez l'appareil au mur / panneau.
Un sectionneur / commutateur de proximité doit être installé du côté de
l'alimentation secteur de tous les variateurs pour moteurs.
Les prises Schuko sont uniquement destinées au raccordement d'un ventilateur
de soufflage, d'un ventilateur d'extraction et d'un chauffage, comme indiqué
sur l'appareil. Ne branchez pas d'autres types d'appareils électriques dans les
prises!
Assurez-vous que la tension du secteur est dans les limites du courant nominal
maximal admissible pour le produit.
5 .
1.
Coupez l'alimentation secteur avant de brancher les câbles d'alimentation.
2.
Branchez les câbles de charge (ventilateurs et chauffage) dans les prises.
3.
Installez le capteur de température PT500 dans une zone appropriée afin de
mesurer la température ambiante correspondante.
4.
Branchez le GTT-1 sur le réseau électrique.
5.
Sélectionnez les vitesses de fonctionnement minimale et maximale en tournant
les potentiomètres correspondants sur la position souhaitée (Fig. 3).
6.
Sélectionnez le point de consigne de température souhaité en tournant le bouton
TEMP. potentiomètre (Fig. 3).
Retour à la table des matières
Fig. 2 Position de montage
Correct
90 mm
90 mm
www.sentera.eu
Incorrect
90 mm
F
7 - 9
