ECH-8-DM

MODE D'EMPLOI

ATTENTION
ATTENTION
MIW-ECH-8-DM-FR-000 - 13 / 09 / 2022
RÉGULATEUR POUR CHAUFFE-EAU /
REFROIDISSEURS AVEC VENTILATEUR EC
Assurez-vous que les connexions sont correctes avant d'alimenter l'appareil.
Assurez-vous que la tension d'alimentation secteur ne dépasse pas le courant
nominal maximal admissible du produit.
1.
Branchez l'ECH sur le réseau électrique.
2.
Sélectionnez la température demandée via l'interrupteur rotatif gauche (Fig. 4).

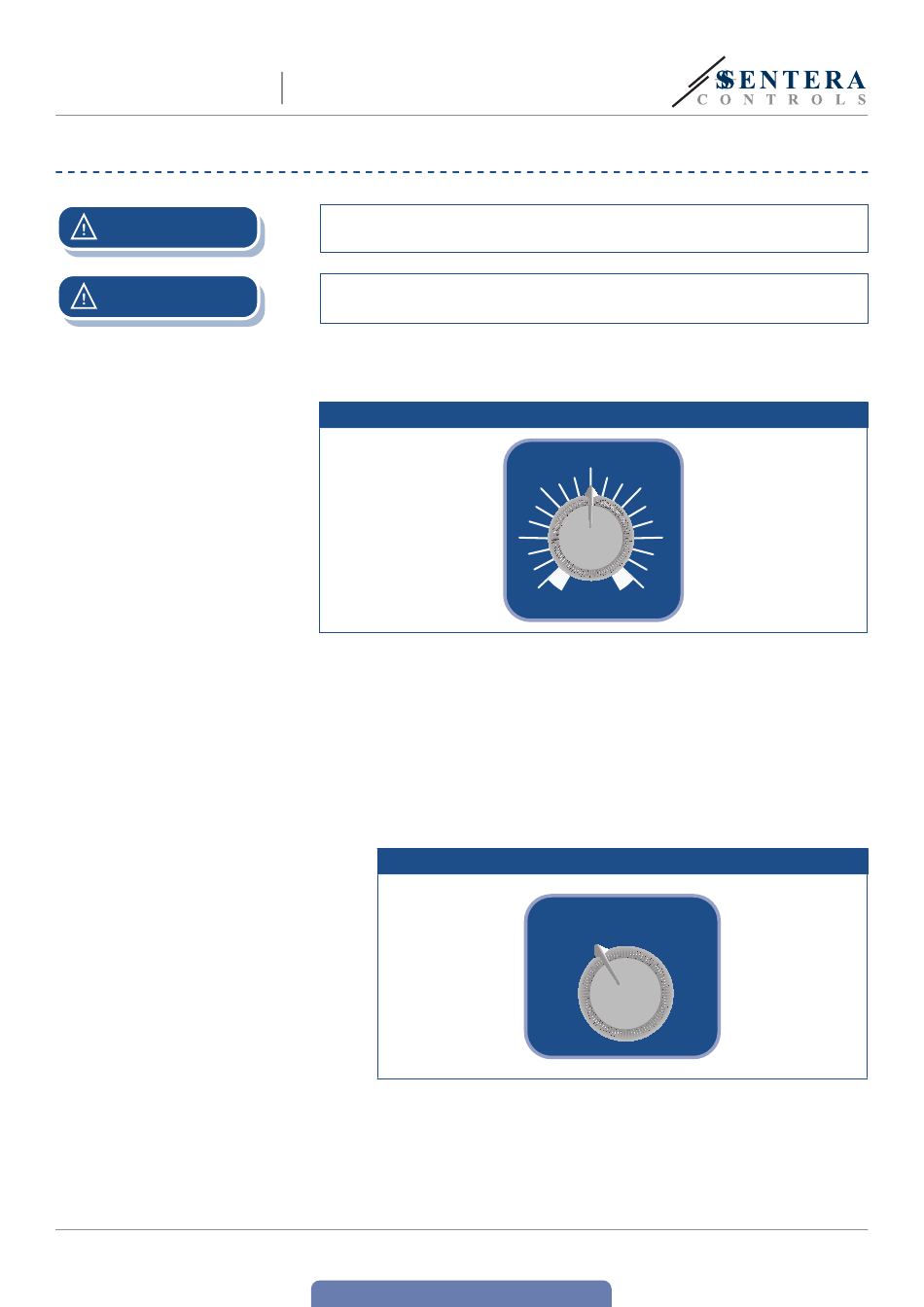

Fig. 4 Sélection du point de consigne de température
3.
Sélectionnez le mode de fonctionnement en tournant l'interrupteur / bouton de
commande à droite à la position appropriée.
3.1

Mode manuel

En mode manuel, la vitesse du ventilateur peut être sélectionnée
manuellement via le commutateur (position 1 - 5) (Fig. 5). En mode
chauffage, le moteur sera activé à la vitesse sélectionnée si la température
mesurée est inférieure à la température requise. Une fois que la température
mesurée dépasse la température requise, le moteur sera désactivé. En mode
refroidissement, le moteur sera activé tant que la température mesurée est
supérieure à la température requise. La sortie non régulée est activée (230
VAC) lorsque le moteur est activé.
Fig. 5 Mode manuel
20 °C
5 °C
3.2

Mode automatique

Lorsque le mode Auto a été sélectionné (Fig. 6), le régulateur ajuste
automatiquement la vitesse du ventilateur en fonction de la différence
entre la température de consigne et la température ambiante.
Plus la différence est élevée, plus la vitesse du ventilateur est élevée.
www.sentera.eu
retour à la table des matières
20 °C
5 °C 35 °C
20 °C
3
2
1
5 °C 35 °C
0
35 °C
3
2 4
1 5
0 A
3
2
4
1 5
4 A
0
5
A
8 - 10
