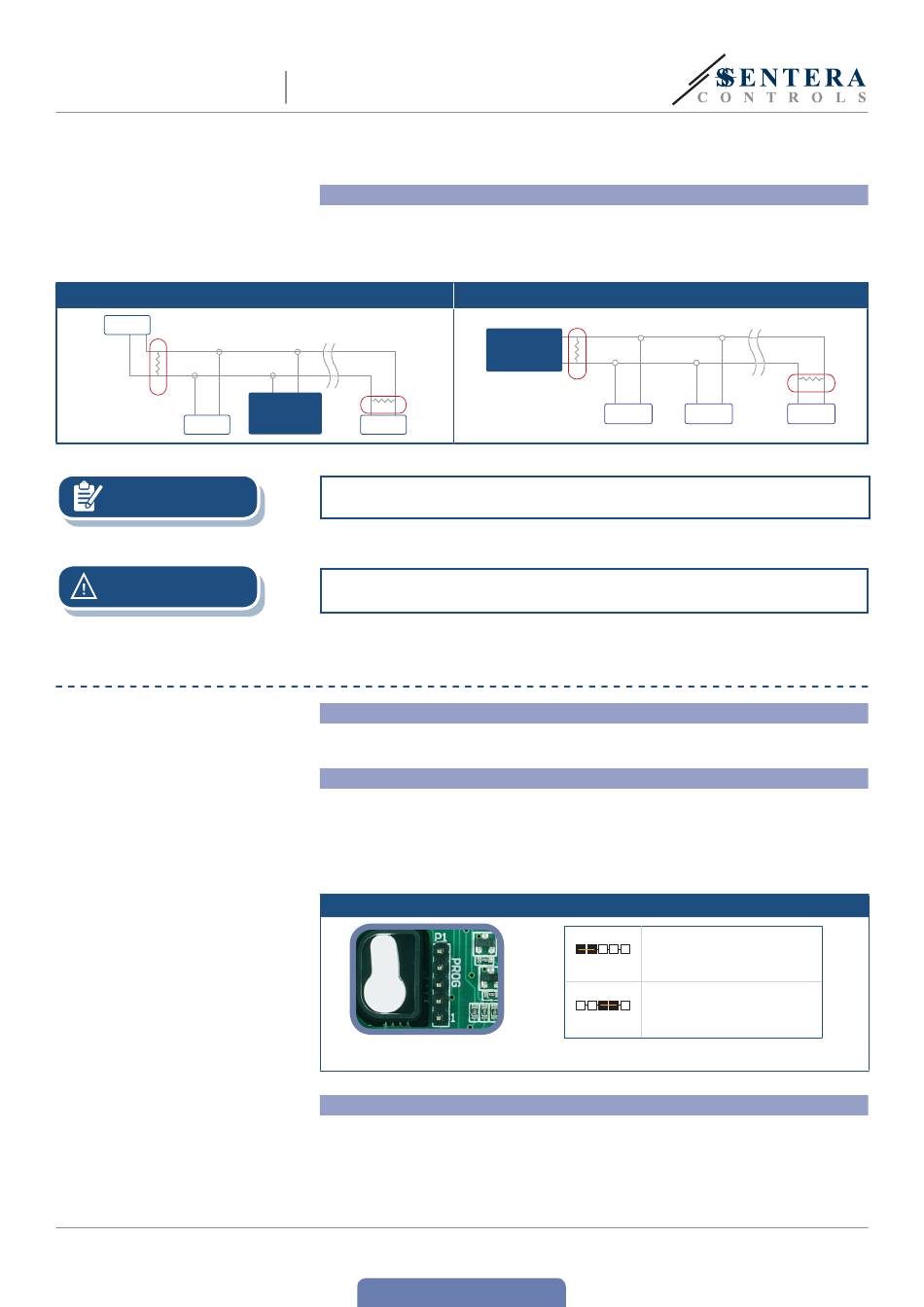

RWTHM-2
5.
Exemple 1
Slave 1
NBT
NBT
Slave 2
NOTE
PRUDENCE

MODE D'EMPLOI

MIW-RWTHM-2-FR-001 - 22 / 07 / 19
TRANSMETTEUR D'AMBIANCE MULTIFONCTIONNEL:
TEMPÉRATURE ET HUMIDITÉ RELATIVE
5.
Remettez le couvercle et fixez-le.
6.
Mettez sous tension.
Paramètres facultatifs
Pour assurer la communication correcte, le NBT doit être activé sur seulement deux
appareils du réseau Modbus. Si nécessaire, activez la résistance NBT via 3SModbus
ou via le pocket Sensistant (Registre à maintien 9).
RX
ТX
NBT
Master
Slave n
Dans un réseau Modbus, deux terminateurs NBT doivent être activés.
Ne pas exposer directement au soleil!
Procédure d'étalonnage:
Tous les éléments du capteur sont calibrés et testés dans notre usine. Le recalibrage
n'est pas nécessaire.
Chargeur de démarrage
Grâce à la fonctionnalité 'Chargeur de démarrage', le micrologiciel peut être mis à
jour par communication Modbus RTU. Pour entrer le 'mode Chargeur de démarrage',
mettez un cavalier sur les goupilles 3 et 4 de P1 et rébranchez l'alimentation. Dès
que le 'mode Chargeur de démarrage' est activé, le micrologiciel peut être mis à jour
par le biais du logiciel SM Boot (partie de l'ensemble logicielle "3SModbus") ou à
l'aide du pocket "Sensistant".
Fig. 5 Prise de programmation P1
Indications LED
1.
Lorsque la LED verte est allumée, la valeur mesurée (température ou humidité
relative) est dans la plage entre l'alerte min et max.(Fig. 6 - 1)
2.
Lorsque la LED jaune est allumée, la valeur mesurée (température ou humidité
relative) est dans la plage d'alerte.(Fig. 6 - 2)
3.
Lorsque la LED rouge est allumée, la valeur mesurée (température ou humidité
relative) est dessous de l'alerte min ou dessus de l'alerte max. Une LED rouge
www.sentera.eu
retour à la table des matières
Exemple 2
Master
NBT
Slave 1
1 2 3 4 5
1 2 3 4 5
RX
ТX
NBT
Slave 2
Slave n
Branchez un cavalier sur les
goupilles 1 et 2 durant 5 secondes
pour réinitialisation des registres
Modbus
Branchez un cavalier sur les
goupilles 3 et 4 et redémarrez
l'alimentation pour entrer en mode
'chargeur de démarrage'
7 - 10
