AH2A1-6
MIW-AH2A1-6-FR-000 - 15 / 11 / 19
RÉGULATEUR DE CHAUFFAGE
ÉLECTRONIQUE

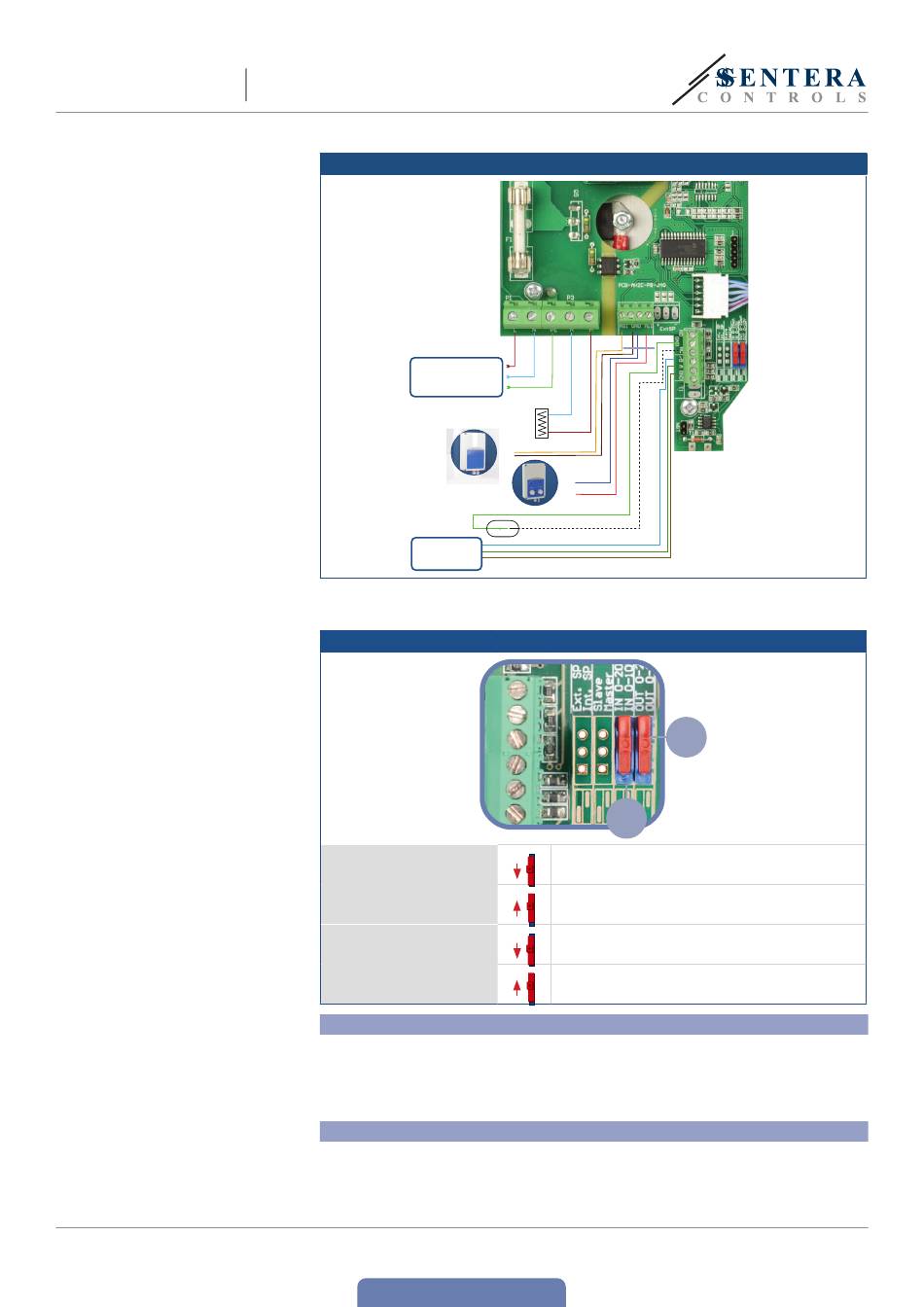

Fig. 4 Câblage et raccordements
230 VCA / 400 VCA
Modbus
RTU
4.
Réglez les commutateurs DIP ( Fig. 5)
sélectionner le type d'entrée et de sortie.
Fig. 5 Configuration de l'interrupteur DIP
1 - Type d'entrée
2 - Type de sortie
Communication Modbus
La communication Modbus peut être utilisée pour contrôler des appareils AH2A1 à
distance ou à partir d'un contrôleur maître i.e. un ordinateur avec le logiciel gratuit
3SModbus de Sentera. Lorsque le mode Modbus est sélectionné (via le registre de
maintien 7), le contrôleur ne suit pas les potentiomètres et les points de consigne
sont sélectionnés via les registres de maintien Modbus.
Paramètres facultatifs
Le terminateur de bus réseau (NBT) sert à définir le périphérique en tant que
périphérique final. Par défaut, le NBT est déconnecté. Il est placé manuellement sur
les broches de connexion (voir Fig. 6). Pour assurer la communication correcte, le
NBT doit être activé sur seulement deux appareils du réseau Modbus.
www.sentera.eu
Retour à la table des matières
Relais de chauffage
ESCLAVE
Ai1
GND
MAITRE
GND
Ao1
MARCHE / ARRÊT
/B
A
GND
1
0—20 mA
0—10 VCC
0—20 mA
0—10 VCC
sur les positions appropriées pour
2
8 - 10
