AH2A1-6

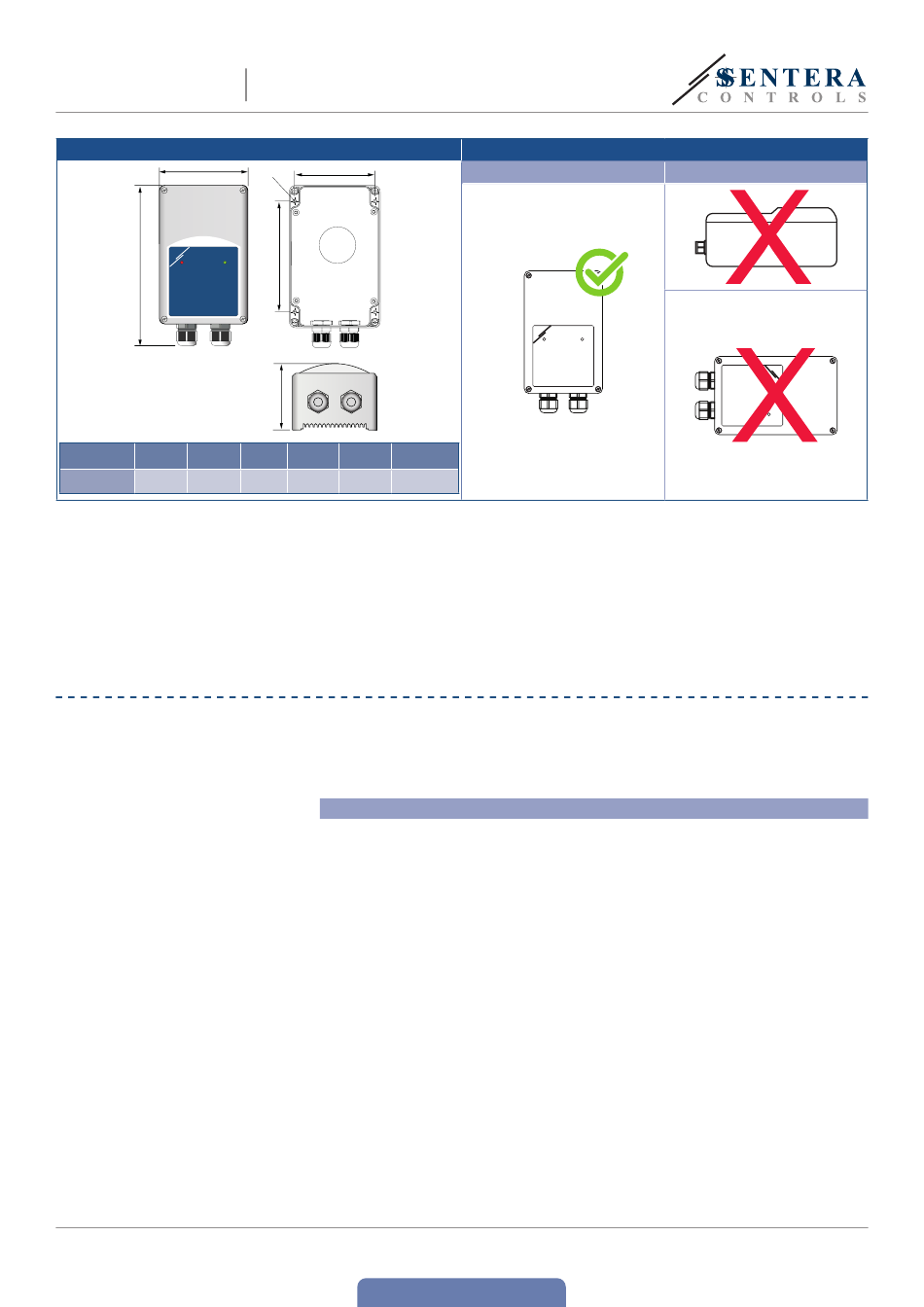

Fig. 1 Dimensions de montage
B
A
Code d'ar-
A
B
ticle
202 mm
115 mm
AH2A1-6
AH2A1-6
MODE D'EMPLOI
MIW-AH2A1-6-FR-000 - 15 / 11 / 19
RÉGULATEUR DE CHAUFFAGE
ÉLECTRONIQUE
F
D
E
C
C
D
E
63 mm
102 mm
140 mm
Ø 4,60 mm
3.
Fixez l'appareil sur le mur ou le panneau en utilisant les vis et les chevilles fournies.
Respectez la position de montage et les dimensions de montage correctes (voir
Fig. 1 Dimensions de montage et Fig. 2 Position de montage).
4.
Insérez les câbles basse tension dans les passe-câbles et connectez-les à la borne
correspondante (reportez-vous à la section Mode d'emploi ci-dessous pour plus
de détails).
5.
Remettez le couvercle et fixez-le.
6.
Mettez sous tension.
Le AH2A1 ne peut fonctionner qu'en tant que périphérique esclave, c'est-à-dire une
unité d'extension.
utiliser Modbus, vous pouvez le configurer via les commutateurs DIP (voir Fig. 5 ci-
dessous). Le AH2A1 doit être connecté à un contrôleur maître externe pour pouvoir
fonctionner.
Suivez ces étapes (voir Fig. 3):
1.
Branchez l'alimentation secteur à L, N et Pe.
2.
Connectez le chauffage au bornier de sortie - bornes N et H.
3.
Connectez le AH2A1 à un appareil maître (AH2C1-6, par exemple) en insérant les
câbles basse tension dans l'un des presse-étoupes, puis connectez-les à GND et
à Ai1 du bornier.
www.sentera.eu
Retour à la table des matières
Fig. 2 Position de montage
Correct
F
Il peut être contrôlé via Modbus ou, si vous ne souhaitez pas
Incorrect
6 - 10
