AH2A1-6

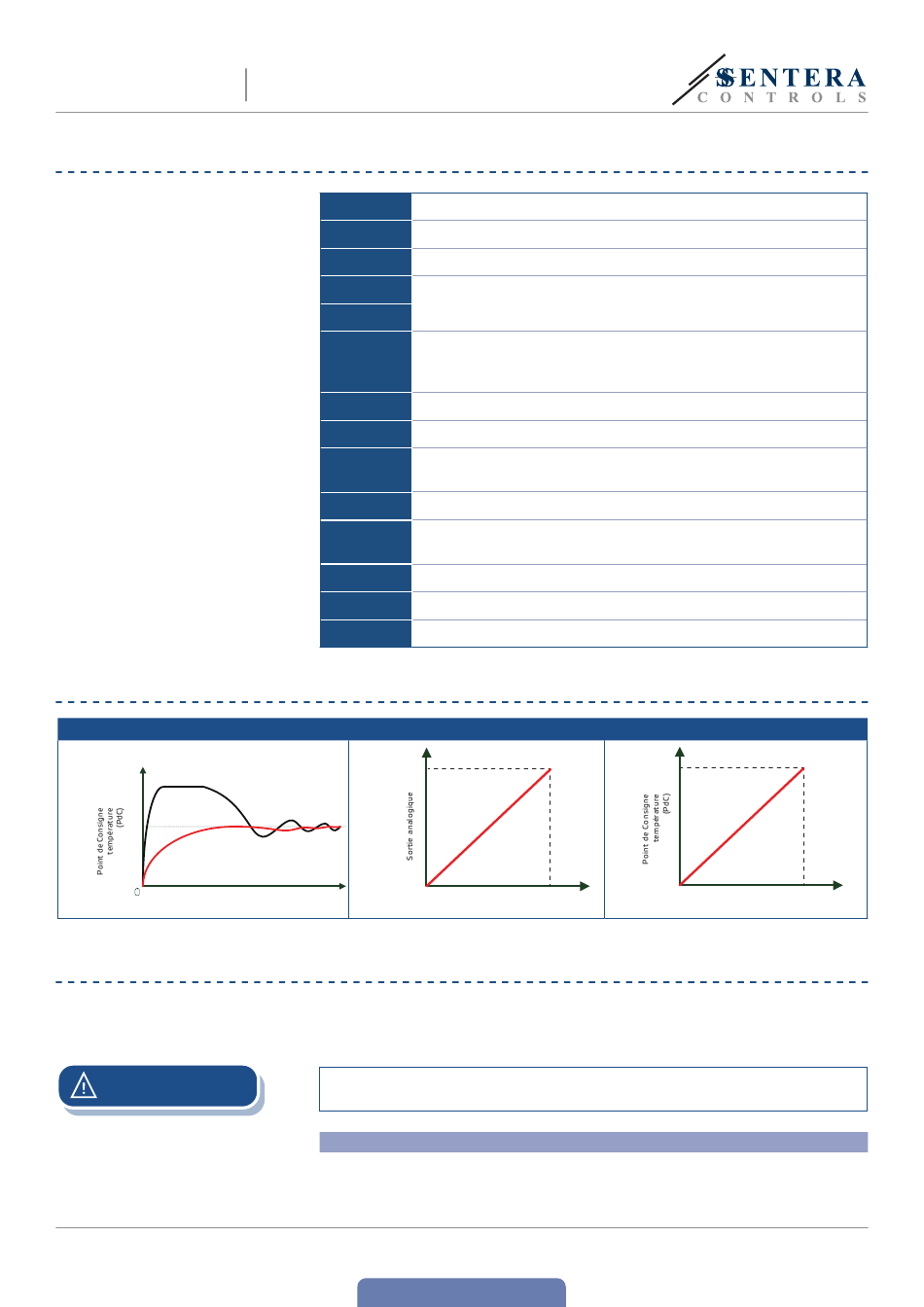

CÂBLAGE ET RACCORDEMENTS
DIAGRAMMES DE FONCTIONNEMENT
Entrée analogique (mode esclave)
PWM
Sortie régulée
(PWM)
t°
INSTRUCTIONS DE MONTAGE EN ÉTAPES
PRUDENCE
MIW-AH2A1-6-FR-000 - 15 / 11 / 19
RÉGULATEUR DE CHAUFFAGE
ÉLECTRONIQUE
L
Alimentation (230 VCA ou 400 VCA)
N
Neutre
PE
Terre protectrice
N
Sortie pour chauffage
H
Sortie analogique (pour connecter un autre dispositif esclave, par
Ao1
exemple AH2A1 ou un contrôleur de vitesse, en répétant le signal
d'entrée analogique du maître)
GND
Masse pour entrées et sorties analogiques
Ai1
Entrée analogique - point de consigne de température
Contact d'entrée (normalement ouvert) pour le contrôle à distance
NO
du Marche / Arrêt
GND
GND pour les contacts d'entrée NO et NC
Contact d'entrée (normalement fermé) pour le contrôle à distance
NC
du Marche / Arrêt
/B
Communication Modbus RTU (RS485), signal /B
A
Communication Modbus RTU (RS485), signal A
GND
Communication Modbus RTU (RS485), terre
100 %
0 %
Minuterie
Avant de commencer le montage, veuillez lire attentivement les «Mesures de
sécurité et de précaution». Choisissez une surface lisse comme emplacement
d'installation (un mur, un panneau, etc.).
Avant d'installer le régulateur, coupez l'alimentation secteur!
Suivez ces étapes:
1.
Dévissez le couvercle et ouvrez le contrôleur. Faites attention au ruban qui relie les
deux cartes de circuit imprimé.
2.
Insérez les câbles haute tension dans les passe-câbles et connectez-les
conformément au schéma de câblage.
www.sentera.eu
Retour à la table des matières
100 %
Entrée analogique
30 °C
5 °C
100 %
0 %
Entrée analogique
5 - 10
