ACDPH

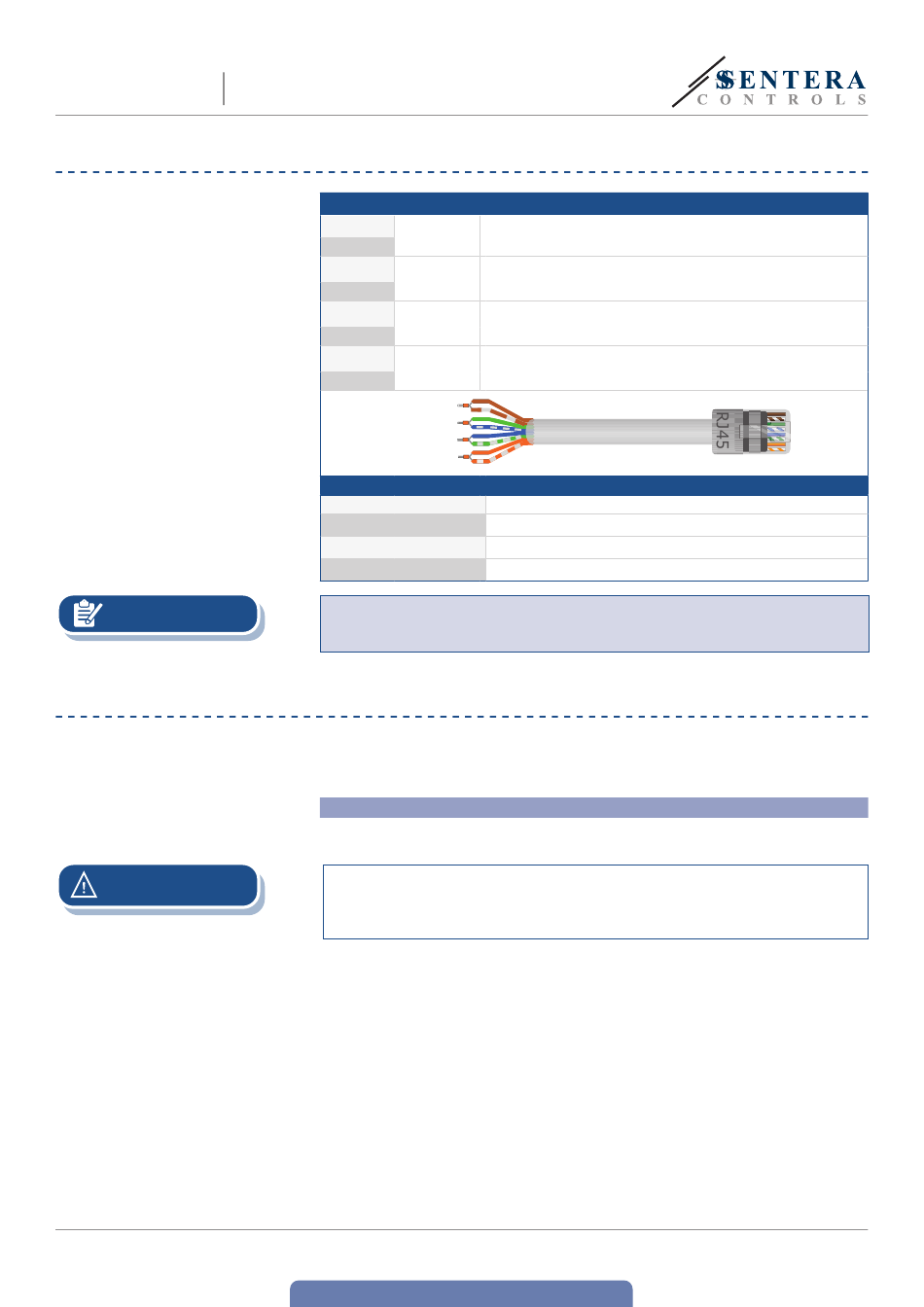

CÂBLAGE ET RACCORDEMENTS
NOTE
INSTRUCTIONS DE MONTAGE ET D'UTILISATION PAR ÉTAPES
ATTENTION
MIW-ACDPH-FR-000 - 02 / 10 / 2023
RÉGISTRE MOTORISÉ CIRCULAIRE AVEC CONTRÔLE
DE PRESSION DIFFÉRENTIELLE
Broche 1
Broche 2
Broche 3
Broche 4
Broche 5
Broche 6
Broche 7
Broche 8
VIN
Masse
A
/B
Le registre doit être alimenté via le connecteur RJ45 ou via le bornier. Ne pas
connecter la tension d'alimentation via les deux simultanément!
Avant de commencer le montage, veuillez lire attentivement les « Mesures de
sécurité et de précaution ». Évitez l'obstruction des conduits adjacents. Assurez-
vous que le clapet peut être déplacé librement.
Suivez ces étapes:
1.
Insérez le conduit dans la partie à bride du clapet et fixez-le avec du ruban adhésif
en aluminium pour garantir l'étanchéité à l'air du système de ventilation.
Pour une installation à l'horizontale du dispositif, assurez-vous que la motorisation
du clapet soit positionnée sur un des côtés ou au dessus. En aucun cas elle ne
devra être située en dessous. Le registre peut également être monté en position
verticale.
2.
Placez le régistre sur le conduit selon les dimensions indiquées à la figure 2.
Attention à la position de montage correcte (voir Fig. 1).
3.
Dévissez le couvercle avant du registre et retirez-le.
retour à la table des matières
24 VDC
A
Communication Modbus RTU (RS485), signal A
/B
Communication Modbus RTU (RS485), signal /B
Masse
8
8 mm
GND
7
6
8 mm
/B
5
4
8 mm
A
3
2
8 mm
24 VDC
1
Communication Modbus RTU (RS485), signal A
Communication Modbus RTU (RS485), signal /B
www.sentera.eu
Prise RJ45 (Alimentation par Modbus)
Alimentation, 24 VCC
Alimentation, masse
Alimentation, 24 VCC
Alimentation, masse
8
7
6
6
5
5
4
4
4
3
3
3
2
1
Bornier
6 - 10
