RDPU
AUTOMATE UNIVERSEL
PROGRAMMABLE
CÂBLAGE ET RACCORDEMENTS
NOTE
INSTRUCTIONS DE MONTAGE EN ÉTAPES

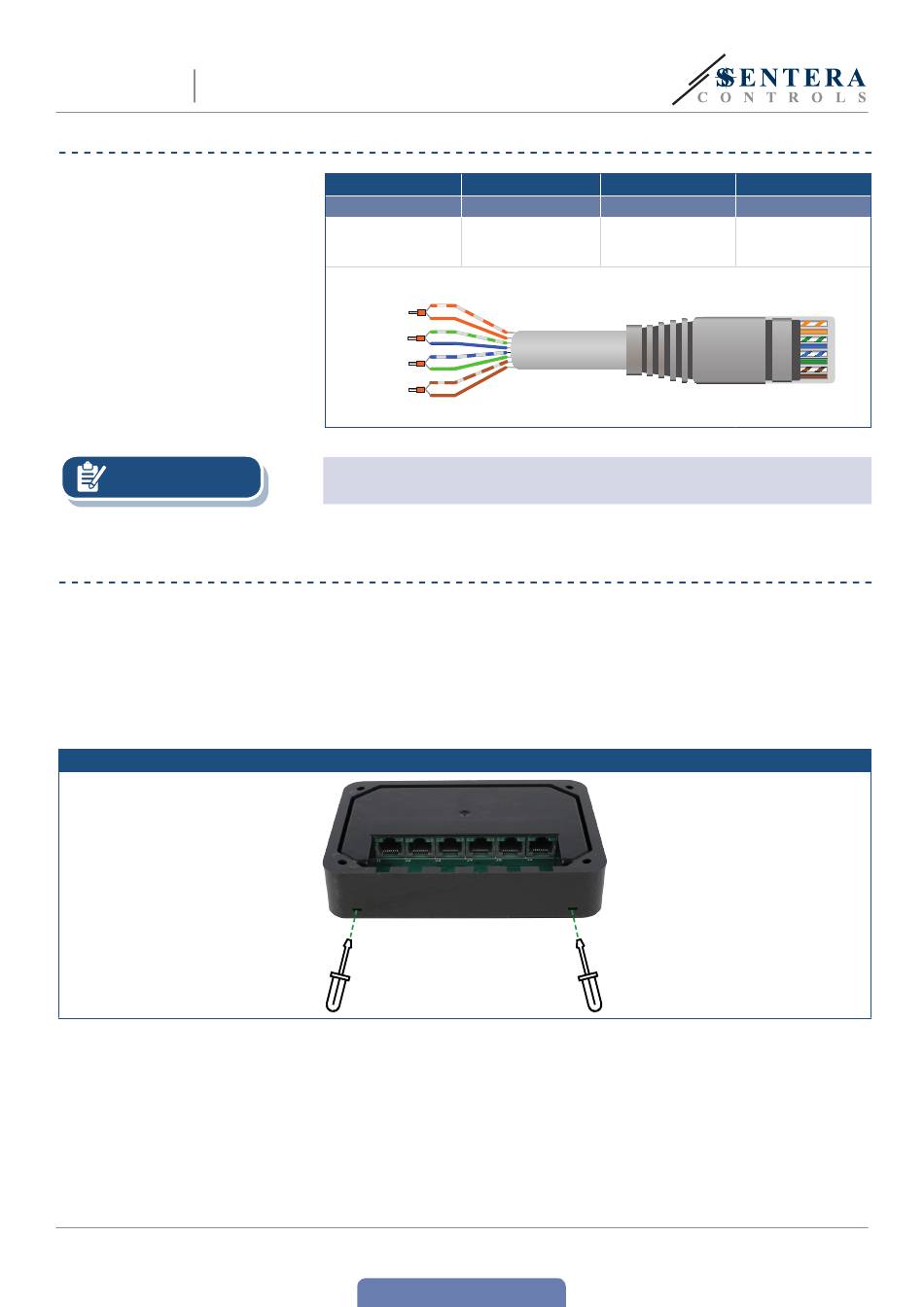

Fig. 1 Enlèvement des plaques de verrouillage
MIW-RDPU-FR-000 - 12 / 02 / 18
Pins 1 & 2
Pins 3 & 4
24 VDC
RS485, Modbus RTU
Supply voltage
communication,
(24 VDC)
1
8 mm
24 VDC
2
3
8 mm
A
4
5
8 mm
/B
6
7
8 mm
GND
8
Le courant maximum par canal ne peut pas dépasser 1,5 A.
Avant de commencer le montage, veuillez lire attentivement les «Mesures de
sécurité et de précaution». Choisissez une surface lisse comme emplacement
d'installation (un mur, un panneau et etc.). Ensuite suivez les étapes de montages
suivantes:
1.
Séparez l'RDPU dans ses deux composants principaux - l'écrant avec son enceinte
en plastique et l'anneau de montage en utilisant un tournevis plat. Voir Fig. 1
Enlèvement des plaques de verrouillage.
2.
En utilisant des matériaux de fixation appropriés (non fournis), placez le capteur
d'ambiance à au moins 1,5 m du sol. Fait attention à la position et les dimensions
de montage, voir Fig. 2 Montage et dimensions.
www.sentera.eu
Retour à la Table des matières
Pins 5 & 6
A
/B
RS485, Modbus RTU
communication,
signal A
signal /B
Pins 7 & 8
GND
Supply voltage,
ground
1
2
3
RJ45
4
5
6
7
8
5 - 7
