RDPU
AUTOMATE UNIVERSEL
PROGRAMMABLE

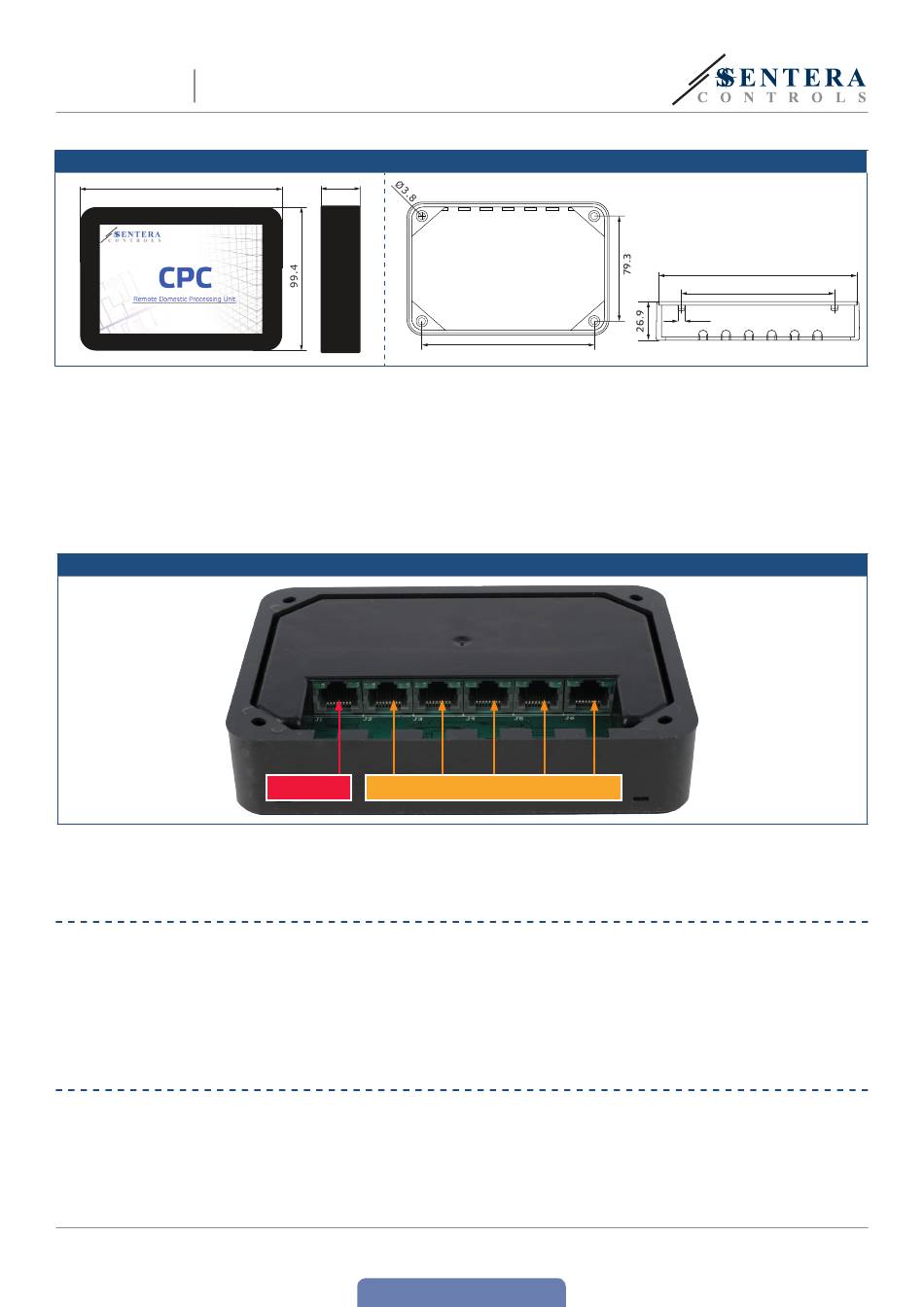

Fig. 2 Montage et dimensions
140
Fig. 3 Raccordements
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
INFORMATIONS SUR LE TRANSPORT ET LE STOCKAGE
MIW-RDPU-FR-000 - 12 / 02 / 18
26.9
3.
Pour faire le câblage, branchez les connecteurs RJ45 dans les prises à l'arrière de
l'enceinte de l'écran étant donné que l' automate RDPU est prévue de 6 prises RJ45
pour la communication Modbus. La communication est réalisée via deux canaux
Modbus: un pour des appareils maître et un autre pour les appareils esclaves. La
première prise RJ45 "J1" est connecté au premier canal Modbus, utilisé pour la
connexion à une système mâitre (p.e. Ordinateur). Les 5 autres prises RJ45, "J2",
"J3", "J4", "J5" et "J6" sont connectés au deuxième canal Modbus, utilisé pour
la connexion avec des appareils esclaves (p.e. transmetteurs / commutateurs,
variateurs de vitesse etc.), voir Fig. 3 Raccordements.
J1
J2
J3
Master
Appareils esclaves
4.
Remettez l'enceinte de l'écran et fixez-le soigneusement ensemble.
1.
Après la mise sous tension, l'écran LCD-TFT s'alume et la page d'acceuil est
chargé. Veuillez consulter le mode d'emploi spécifique pour votre application pour
plus de détails.
2.
Si la page d'acceuil n'est pas chargé, veuillez vérifier les raccordements.
Évitez les chocs et des conditions extrêmes; stockez en emballage d'origine.
www.sentera.eu
Retour à la Table des matières
119.8
J4
J5
J6
137.1
106
4.7
6 - 7
