2.
Sélectionnez le mode de fonctionnement en tournant l'interrupteur / bouton de
commande situé à droite sur la position correspondante.
2.1 Mode manuel
En mode manuel, la vitesse du ventilateur peut être sélectionnée
manuellement via le commutateur (position 1 - 5) (Fig. 5).
■
En mode chauffage, le moteur sera activé à la vitesse sélectionnée si la
température mesurée est inférieure à la température réglée. Lorsque la
température mesurée dépasse la température réglée, le moteur s'arrête.
■
En mode refroidissement, le moteur fonctionne tant que la température
mesurée dépasse la consigne réglée.
La sortie non régulée est activée (230 VAC) lorsque le moteur est activé.

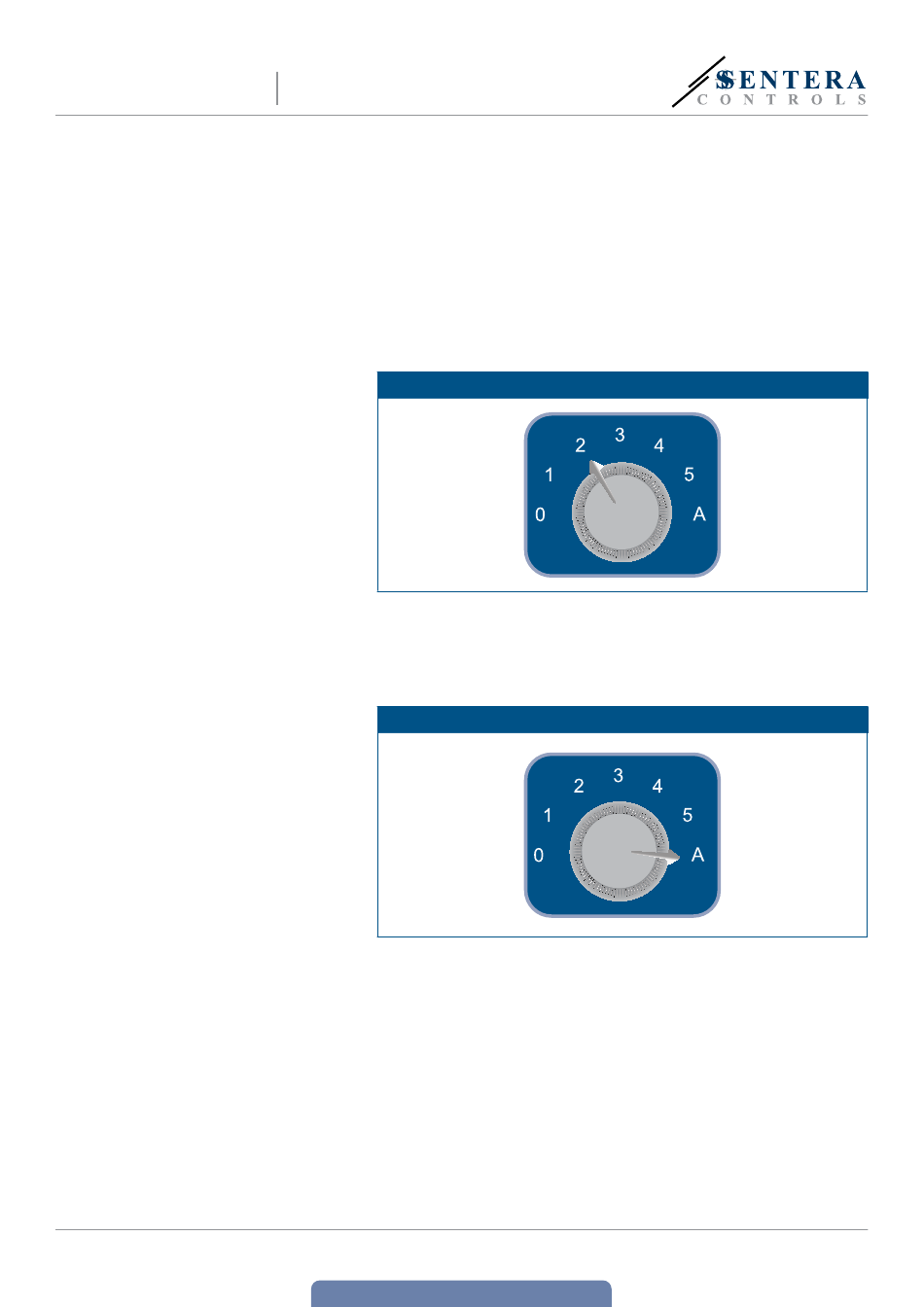

Fig. 5 Mode manuel
2.2 Mode automatique
Lorsque le mode Auto a été sélectionné (Fig. 6), le régulateur ajuste
automatiquement la vitesse du ventilateur en fonction de la différence entre
la température de consigne et la température ambiante. Plus la différence
est élevée, plus la vitesse du ventilateur est élevée.
Fig. 6 Mode automatique
2.3 Réguler la valeur de sortie via la communication Modbus RTU
Le mode distant désactive toutes les interfaces d'utilisateur à l'exception
de la communication Modbus RTU. Après sélection du mode à distance
(registre de maintien 20), les états de la LED, de la sortie analogique et de
la sortie non régulée sont contrôlés par un dispositif maître Modbus via
les registres de maintien 21 à 24. La vitesse de ventilateur requise peut
être indiquée dans le registre de maintien 23 — Remplacement de la sortie
analogique.
Si le registre de sécurité Modbus (registre de maintien 8) n'est pas à 0,
cela signifie que le délai de sécurité Modbus est activé. Par conséquent,
lorsque le délai expire en l'absence de communication Modbus, la valeur
de la sortie analogique sera celle de la « position 1 » (registre de maintien
12). Après rétablissement de la communication Modbus, la valeur de sortie
analogique se conformera de nouveau à celle indiquée dans le registre de
maintien Modbus 23.
