ECH-8-DM

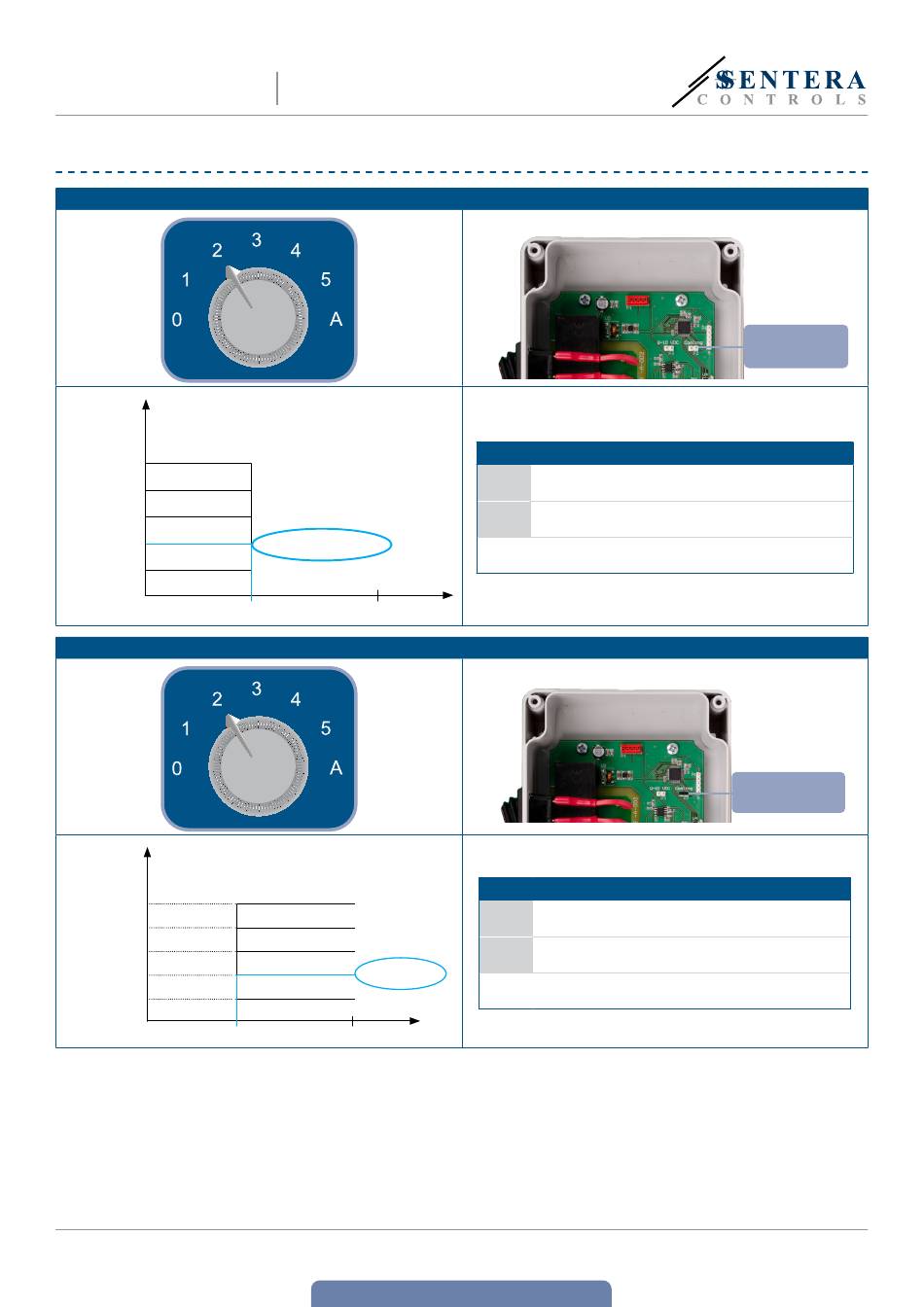

DIAGRAMMES DE FONCTIONNEMENT
Sortie
analogique
[%]
100
80
60
40
20
0
5 °C
Sortie
analogique
[%]
100
80
60
40
20
0
5 °C
Ts [°C]
MIW-ECH-8-DM-FR-001 - 12 / 08 / 2025
RÉGULATEUR DE VENTILATEUR EC
POUR AÉROTHERME
Mode manuel — Chauffage
Position de l'interrupteur 5
Position de l'interrupteur 4
Position de l'interrupteur 3
Position de l'interrupteur 2
Position de commutation 1
Ts [°C]
35 °C
Mode manuel — Refroidissement
Position de
l'interrupteur 5
Position de
l'interrupteur 4
Position de
l'interrupteur 3
Position de
l'interrupteur 2
Position de
commutation 1
35 °C T [°C]
retour à la table des matières
Chauffage
La sortie analogique et la sortie relais (chauffage)
T > Ts
sont désactivées.
Les sorties analogique et relais (chauffage) sont
T < Ts
conformes à la position de l'interrupteur rotatif.
T – température mesurée
Ts – température de consigne
T [°C]
Refroidissement
Les sorties analogique et relais (vanne) sont
T > Ts
conformes à la position de l'interrupteur rotatif.
Les sorties analogiques et relais (vanne) sont
T < Ts
désactivées.
T – température mesurée
Ts – température de consigne
www.sentera.eu
Cavalier retiré (par
défaut) - chauffage
Cavalier installé -
refroidissement
