ECH-8-DM

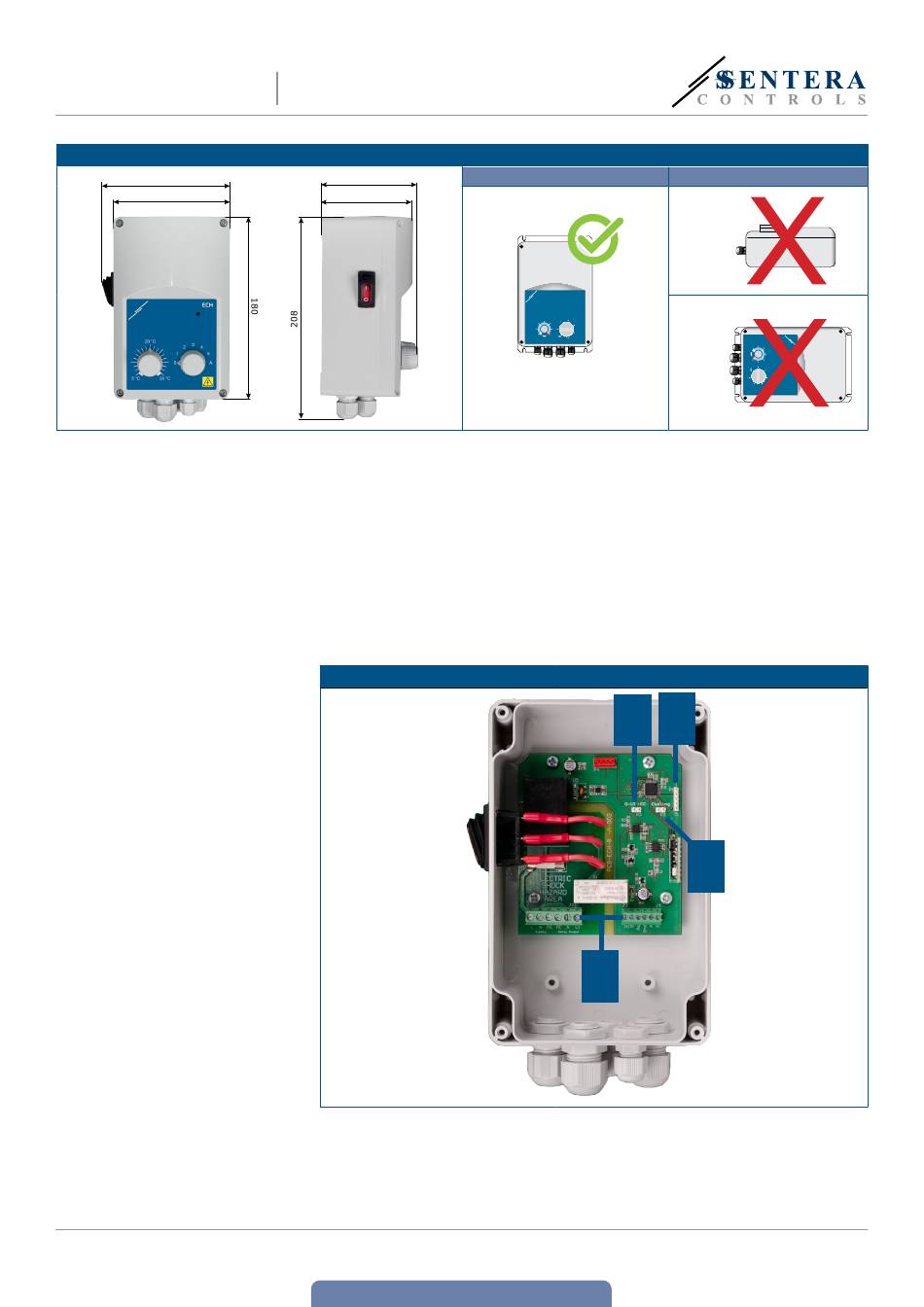

Fig. 1 Dimensions de montage
128,5
115
MIW-ECH-8-DM-FR-001 - 12 / 08 / 2025
RÉGULATEUR DE VENTILATEUR EC
POUR AÉROTHERME
98
92,5
4.
Insérez les câbles dans les presse-étoupes et effectuez le câblage selon le
schéma de câblage (voir Fig. 3), tout en respectant les informations de la section
«Câblage et connexions».
4.1 Connectez les câbles d'alimentation au bornier.
4.2
Connectez les câbles de la charge (ventilateurs et vanne / chauffage) au
bornier.
4.3
Connectez les câbles de mise à la terre de l'alimentation aux emplacements
prévus à cet effet.
4.4
Installez la sonde de température de manière à ce qu'elle mesure la
température de l'air de la zone souhaitée. Les câbles doivent avoir une
longueur inférieure à 4 m.
Fig. 3 Câblage et raccordements
www.sentera.eu
retour à la table des matières
Fig. 2 Position de montage
Correct
2 4
1
Incorrect
3
6 - 12
