■Accessori in dotazione
Vengono forniti i seguenti accessori:
ARTICOLO
Cavo di alimentazione CC
Fusibile di ricambio
Staffa di fissaggio
Viti per staffa di montaggio
Gancio per microfono
Manuale di istruzioni

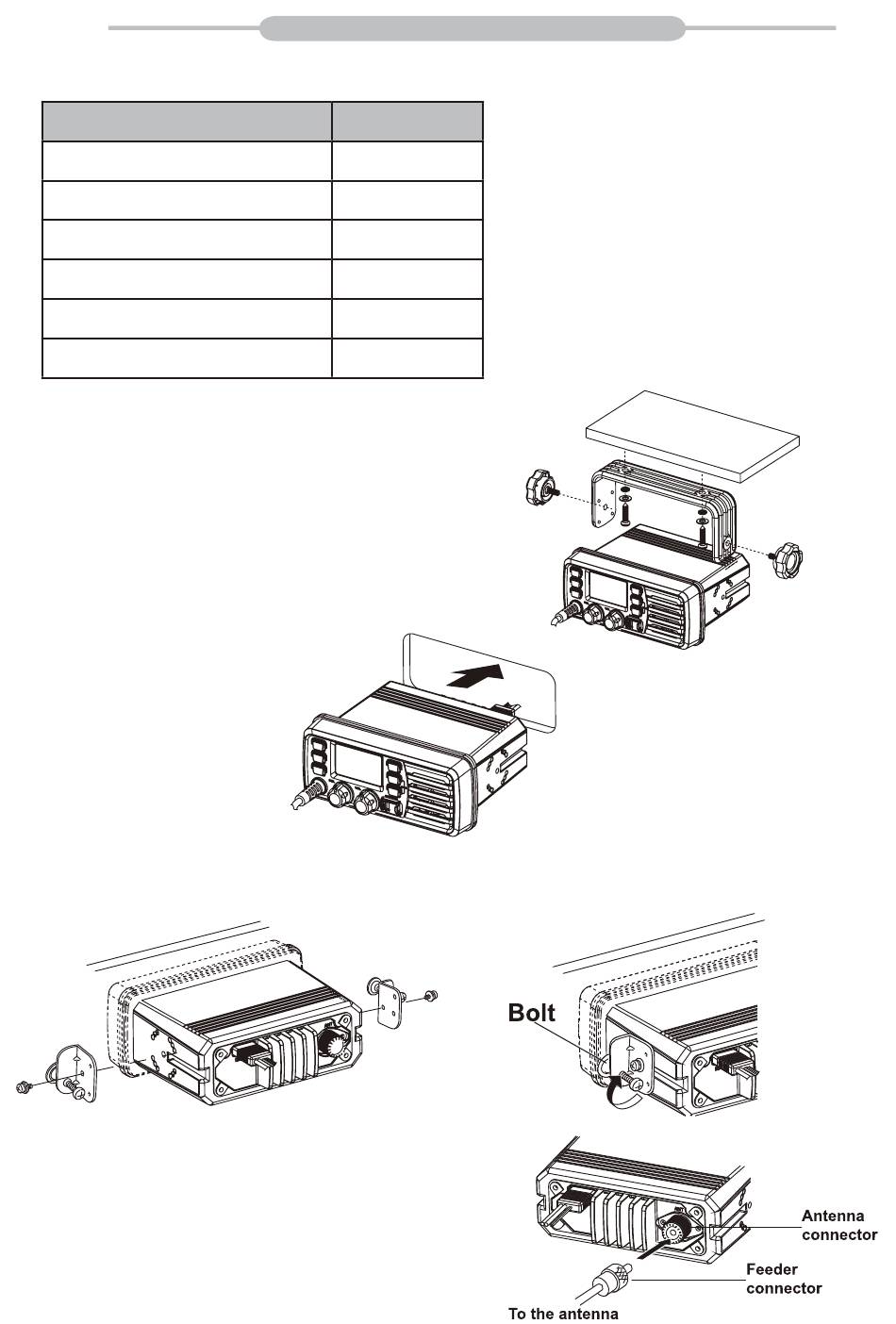

■Montaggio ricetrasmettitore
♦Utilizzando la staffa di montaggio in dotazione
La staffa di montaggio universale fornita con il ricetrasmettitore consente il
montaggio sopra la testa o sul cruscotto.
1. Fissare la staffa di montaggio alla mensola o al cruscotto con le viti in
dotazione e montare il ricetrasmettitore alla staffa di montaggio con i bulloni
della manopola.
2. Montare il ricetrasmettitore in modo che la superficie del ricetrasmettitore
sia a 90" rispetto alla linea di visuale durante il funzionamento e serrare i bulloni
della manopola in modo che il ricetrasmettitore sia montato saldamente.
• È possibile utilizzare un cuscino spugnoso tra il ricetrasmettitore e la
staffa di montaggio per ridurre le vibrazioni.
♦ Montaggio incorporato
1. Praticare un foro nel cruscotto (o dove si prevede di
montare il ricetrasmettitore).
2. Far scorrere il ricetrasmettitore attraverso i fori
come mostrato di seguito.
3. Fissare i morsetti su entrambi i lati del ricetrasmettitore con i 2 bulloni in dotazione.
4. Serrare i bulloni terminali sui morsetti in modo che i morsetti premano saldamente contro l'interno del pannello di controllo dello
strumento. (Grafico 2)
■Collegamento antenna
Si prega di collegare un'antenna prima di trasmettere. Selezionare l'antenna con
la relativa frequenza e collegarla al connettore dell'antenna ANT. Utilizzare
l'antenna e il concentrico a bassa perdita con la stessa impedenza naturale 50Q.
• La trasmissione senza antenna può danneggiare il ricetrasmettitore.
(Grafico 1)
PREPARAZIONE
QTÀ
1
1
1
1
1
1
69
(Grafico 1)
（Grafico 2)
