■ Mitgeliefertes Zubehör
Folgendes Zubehör wird mitgeliefert:
ARTIKEL
DC-Stromkabel
Ersatzsicherung
Montagehalterung
Schrauben für Montagebügel
Mikrofonaufhänger
Bedienungsanleitung

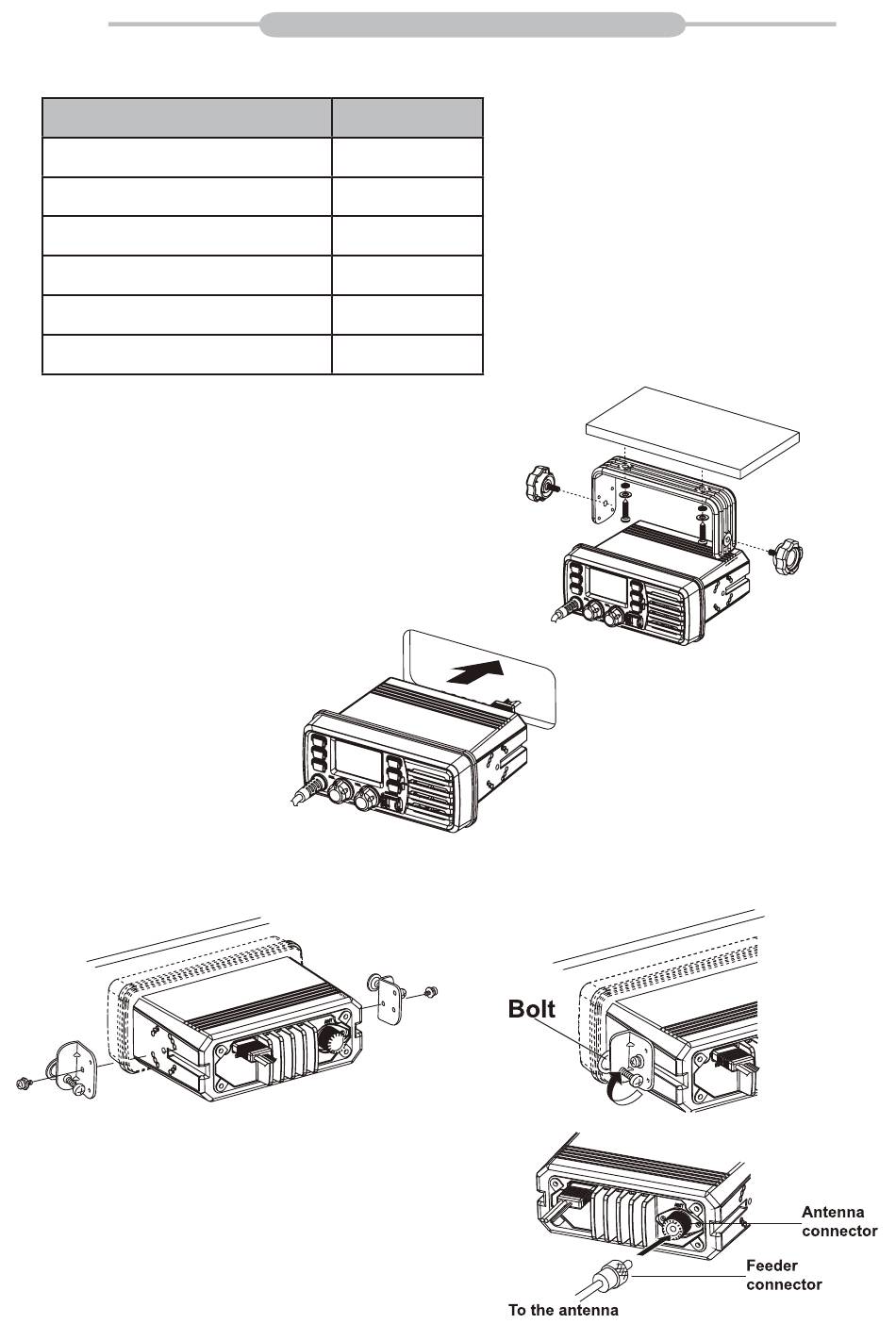

■ Transceiver-Montage
♦ Verwendung der mitgelieferten Montagehalterung
Die universelle Montagehalterung, die mit Ihrem Transceiver geliefert wird,
ermöglicht die Montage über Kopf oder am Armaturenbrett.
1. Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben an
der Ablage oder dem Armaturenbrett und montieren Sie den Transceiver mit
den Knopfschrauben an der Montagehalterung.
2. Montieren Sie den Transceiver so, dass die Vorderseite des Transceivers
bei 90 "zu Ihrer Sichtlinie ist, wenn Sie ihn bedienen, und ziehen Sie die
Knopfschrauben fest, so dass der Transceiver sicher montiert ist.
• Sie können ein schwammiges Kissen zwischen dem Transceiver und
der Montagehalterung verwenden, um die Vibrationen zu reduzieren.
♦ Integrierte Montage
1. Schneiden Sie ein Loch in die Instrumententafel (oder wo
auch immer Sie den Transceiver montieren möchten).
2. Schieben Sie den Transceiver wie
unten gezeigt durch die Löcher.
3. Befestigen Sie die Klemmen auf beiden Seiten des Transceivers mit 2 mitgelieferten
4. Ziehen Sie die Endschrauben an den Klemmen fest an, so dass die Klemmen fest gegen die Innenseite des Instrumentenbedienfelds
drücken.(Abbildung 2)
■ Antennenanschluss
Bitte schließen Sie vor der Übertragung eine Antenne an. Wählen Sie die
Antenne mit der relativen Frequenz aus und schließen Sie sie an den ANT-
Antennenanschluss an. Verwenden Sie die Antenne und den geringen
Verlust konzentrisch mit der gleichen natürlichen Impedanz 50Q
• Die Übertragung ohne Antenne kann den Transceiver beschädigen.
(Abbildung 1)
PRÄPARAT
Menge
1
1
1
1
1
1
18
Schrauben.(Abbildung 1)
(Abbildung 2)
