5.4.2.1 Vanne de drainage des billes

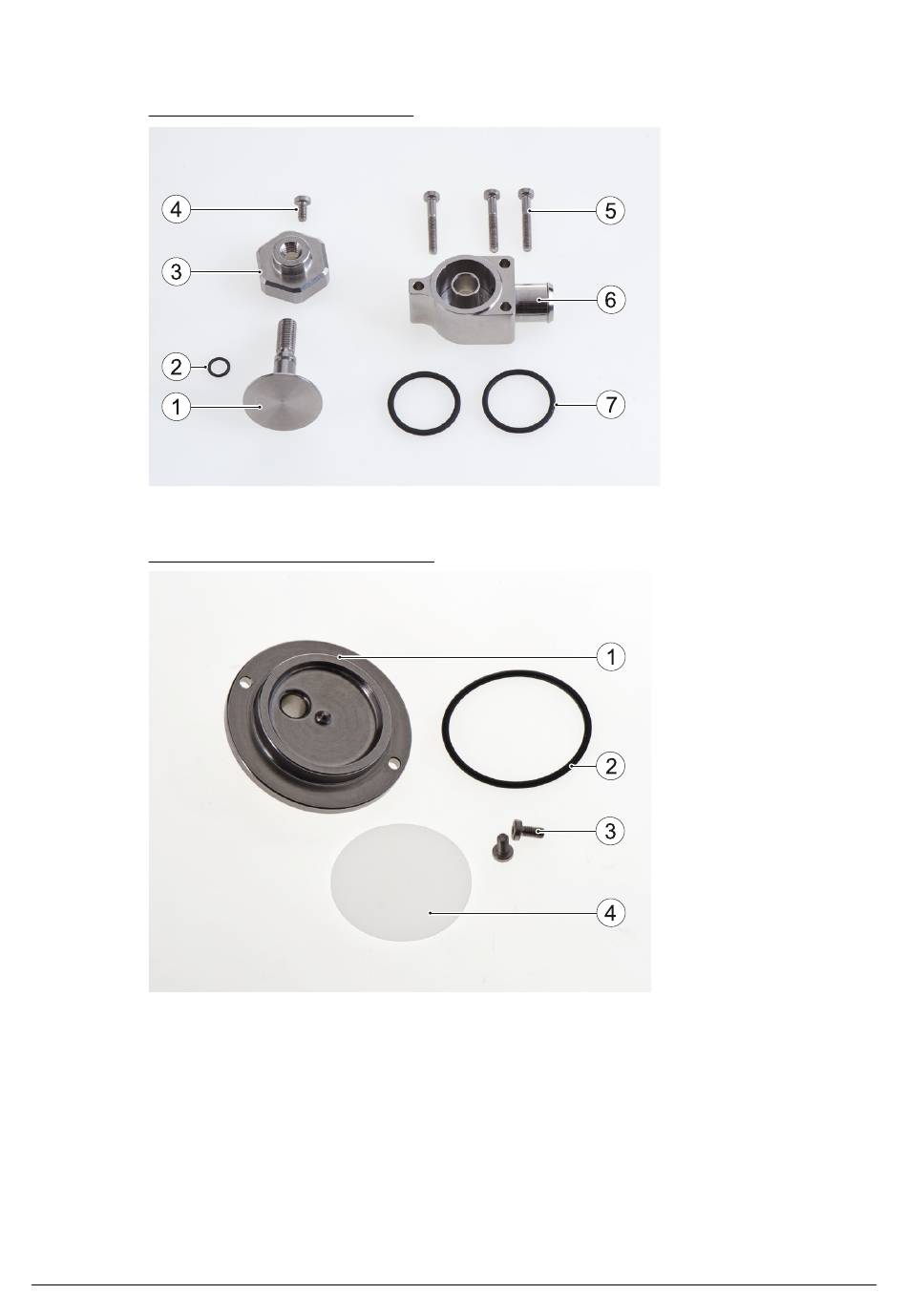

Figure 5-13 : Composants de la vanne de drainage des billes
5.4.2.2 Système de drainage du liquide
Figure 5-14: Composants du système de drainage du liquide
NOTE
La grille du filtre rétrécit de 1 à 2 % pendant le premier autoclavage. Ensuite ses dimensions restent
stables.
28
5 Mise en service
a Piston
 Joint torique (5×1)
 Bouton de vanne
 Vis M3×6
 Vis M3×20
 Vanne de collecte
(BT 14)
 Joint torique
(18,77×1,78)
a Plaque de drainage du
liquide
 Joint torique
(34,65×1,78)
 Vis M3×6
 Grille du filtre, diamètre
35 mm, maillage 100 µm
