Série Invacare® Storm®⁴
5. Adaptez le programme de conduite au moyen du logiciel de programmation, si nécessaire.
6. Testez toutes les fonctions.

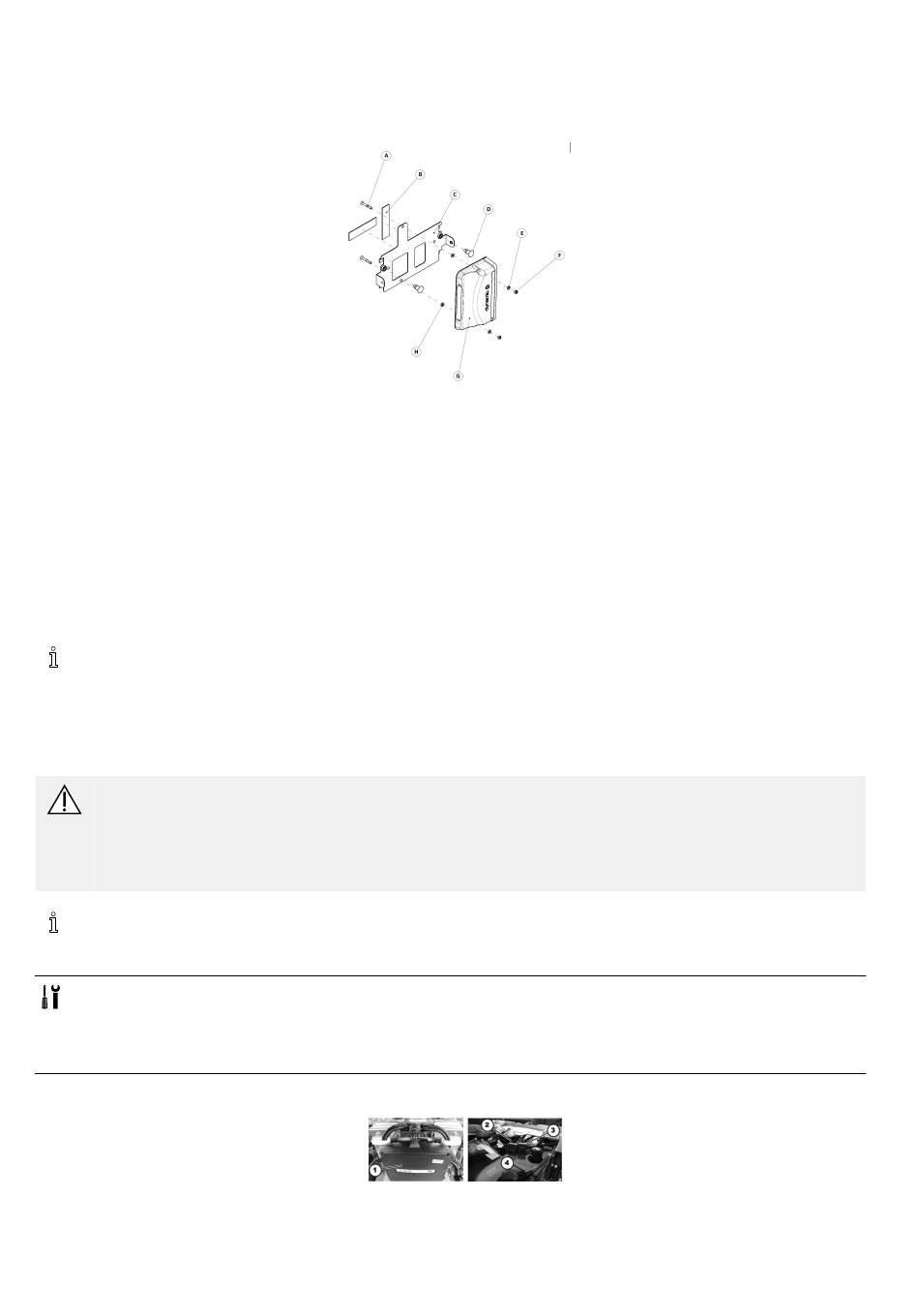

6.9.2 Remplacement du support du module d'alimentation LiNX
Retrait du module d'alimentation
1. Retirez le carter arrière. Reportez-vous à la section 6.8.1 Remplacement du carter arrière, page 61.
2. Retirez toutes les fiches du module d'alimentation.
3. Retirez le loquet D.
4. Desserrez et retirez le contre-écrou F et la rondelle.
5. Retirez le module d'alimentation G.
6. Retirez support du module d'alimentation C.
Installation du module d'alimentation
1. Installez les pièces en reprenant la procédure en sens inverse.

6.9.3 Remplacement du module d'alimentation True Trac Plus

Lors du remplacement du module d'alimentation True Track Plus en connexion avec le manipulateur, tenez compte
de la sélection finale du programme de conduite, comme indiqué dans la section « Mise à jour ».
Différents modules d'alimentation connectés à différents manipulateurs peuvent être installés sur le véhicule électrique.
Plusieurs modules d'alimentation sont décrits dans la section « Modules d'alimentation ». La procédure de remplacement
décrite dans la section qui suit se rapporte à un véhicule électrique équipé d'un circuit imprimé d'éclairage en option
et d'un module vérin en option.
ATTENTION !
Toute modification du programme de conduite est susceptible d'altérer les caractéristiques de conduite et
la stabilité au basculement du véhicule électrique.
– Seuls les revendeurs Invacare spécialisés sont habilités à apporter des modifications au programme de conduite.
– Invacare ne donne de garantie de comportement sûr du véhicule électrique, et plus particulièrement de
stabilité au basculement, que pour les programmes de conduite standard non modifiés.
Tous les modules d'alimentation sont fournis avec un programme de conduite standard. Si vous avez apporté des
modifications au programme de conduite sur demande d'un client, vous devrez les adapter après l'installation du
nouveau module d'alimentation.
• Clé Allen de 2,5 mm
• Clé Allen de 3 mm
• Clé dynamométrique
• Pour adapter le programme de conduite : logiciel de programmation ou dispositif de programmation manuelle
et manuel d'installation du système, disponibles auprès d'Invacare®.
Retrait du module d'alimentation True Track Plus
1.
Retirez le carter arrière. Reportez-vous à la section « Retrait du carter arrière ».
2. Notez précisément l'emplacement des câbles et des raccordements des différentes fiches. Repérez les connecteurs et
les prises ou prenez une photo avec un appareil photo numérique.
