Série Invacare® Storm®⁴

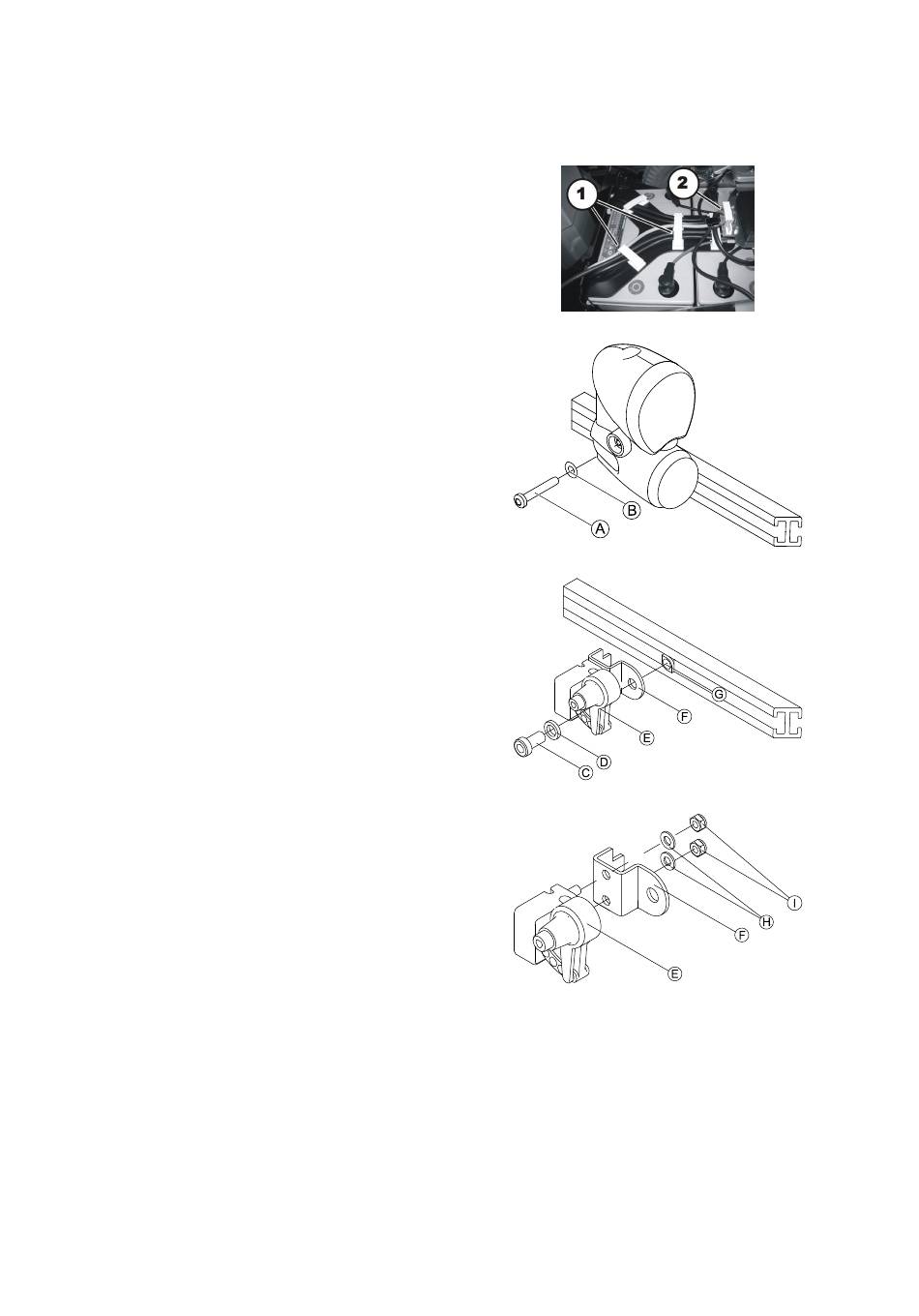

Démontage du support de feu avant
1. Retirez les carénages arrière et central. Reportez-vous
aux sections 6.8.1 Remplacement du carter arrière,
page 61 et 6.8.2 Remplacement du carter central, page
61.
2. Notez la position exacte de l'ensemble des câbles et
des prises auxquelles ils sont connectés. Repérez les
connecteurs et les prises ou prenez une photo.
3. Ouvrez les étriers (1), retirez tous les serre-câbles et
sortez les câbles du véhicule électrique.
4. Déconnectez le câble du feu avant concerné du circuit
d'éclairage (2).
5. Desserrez la vis A pour retirer la rondelle B et le feu
avant avec le support.
6. Desserrez la vis C pour retirer la rondelle D et le
support E avec le support de feu F.
7. Prenez garde à l'écrou à fente G à l'intérieur du rail.
8. Desserrez les écrous I pour retirer les rondelles H et
le support E du support de feu F.
9. Remplacez le support.
Installation du support de feu avant
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. Installez les câbles avec précaution et serrez-les au
moyen d'étriers et de serre-câbles.
3. Serrez les vis à la main.
4. Réglez approximativement le feu avant en vous aidant
de la plaque crantée. L'utilisateur peut effectuer le
réglage final conformément aux instructions du manuel
d'utilisation.
5. Testez toutes les fonctions.
90
Fig. 6-99
Fig. 6-100
Fig. 6-101
Fig. 6-102
