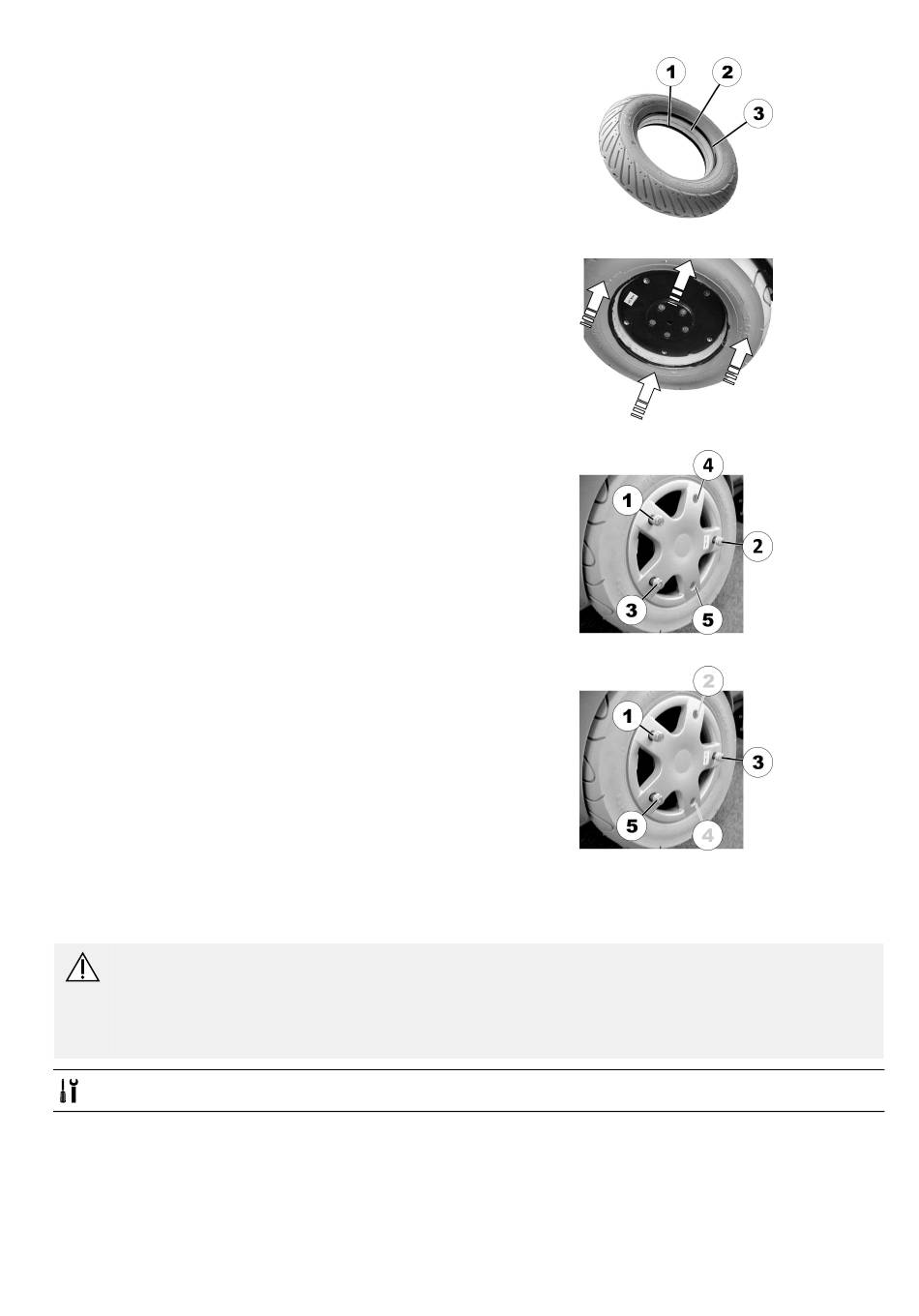

1. Pour installer un pneu increvable, recouvrez les bords
intérieurs et extérieurs du pneu (1 et 3) ainsi que la
surface intérieure du revêtement increvable (2) d'un
lubrifiant pour pneus.
2. Poussez le pneu avec revêtement increvable sur le
moteur (carter du rotor).
3. Positionnez la moitié de jante dans le pneu. Les trous
des vis de la moitié de jante doivent être alignés sur
ceux du carter du rotor. Il peut être utile d'aligner
l'encoche présente sur la moitié de jante sur une
encoche logeant habituellement la valve dans le
carter du rotor, puis de les utiliser comme guide de
positionnement.
4. Insérez cinq vis M8 de 20 mm et les rondelles
correspondantes dans les positions (1), (2), (3), (4) e (5)
et serrez-les graduellement à la main conformément
au schéma.
5. Serrez toutes les vis à 25 Nm conformément au
schéma.
Étalonnage du moteur True Track Plus
La section qui suit décrit la procédure d'étalonnage au moyen d'un dispositif de programmation portable.
AVERTISSEMENT !
Risque d'accidents
Risques pour les opérateurs, l'environnement et le véhicule électrique.
– Ne laissez pas le véhicule électrique sans surveillance pendant l'exécution de la procédure suivante.
– Assurez-vous que les deux roues motrices sont surélevées et qu'elles ne sont pas en contact avec le sol.
– Sécurisez la zone.
• Dispositif de programmation portable Dynamic DX HHP"
