• Clé Allen de 6 mm
• Clé de 13 mm
• Cales en bois rectangulaires (14 x 14 x 30 cm au minimum)
Démontage de l'unité
1. Retirez les carénages arrière et central de la batterie
comme indiqué dans les sections 6.8.1 Remplacement
du carter arrière, page 616.8.1 Remplacement du carter
arrière, page 61 et 6.8.2 Remplacement du carter
central, page 61.
2. Retirez la fiche du moteur du module d'alimentation.
3. Ouvrez les serre-câbles et exposez le câble moteur.
4. Retirez la roue motrice. Reportez-vous à la section
6.7.6 Remplacement des roues motrices (installation
avec 5 vis), page 58.
5. Retirez le moyeu de roue. Reportez-vous à la section
6.7.9 Remplacement du moyeu de roue motrice, page
60.
6. Retirez le garde-boue. Reportez-vous à la section 6.8.7
Remplacement du garde-boue, page 63.

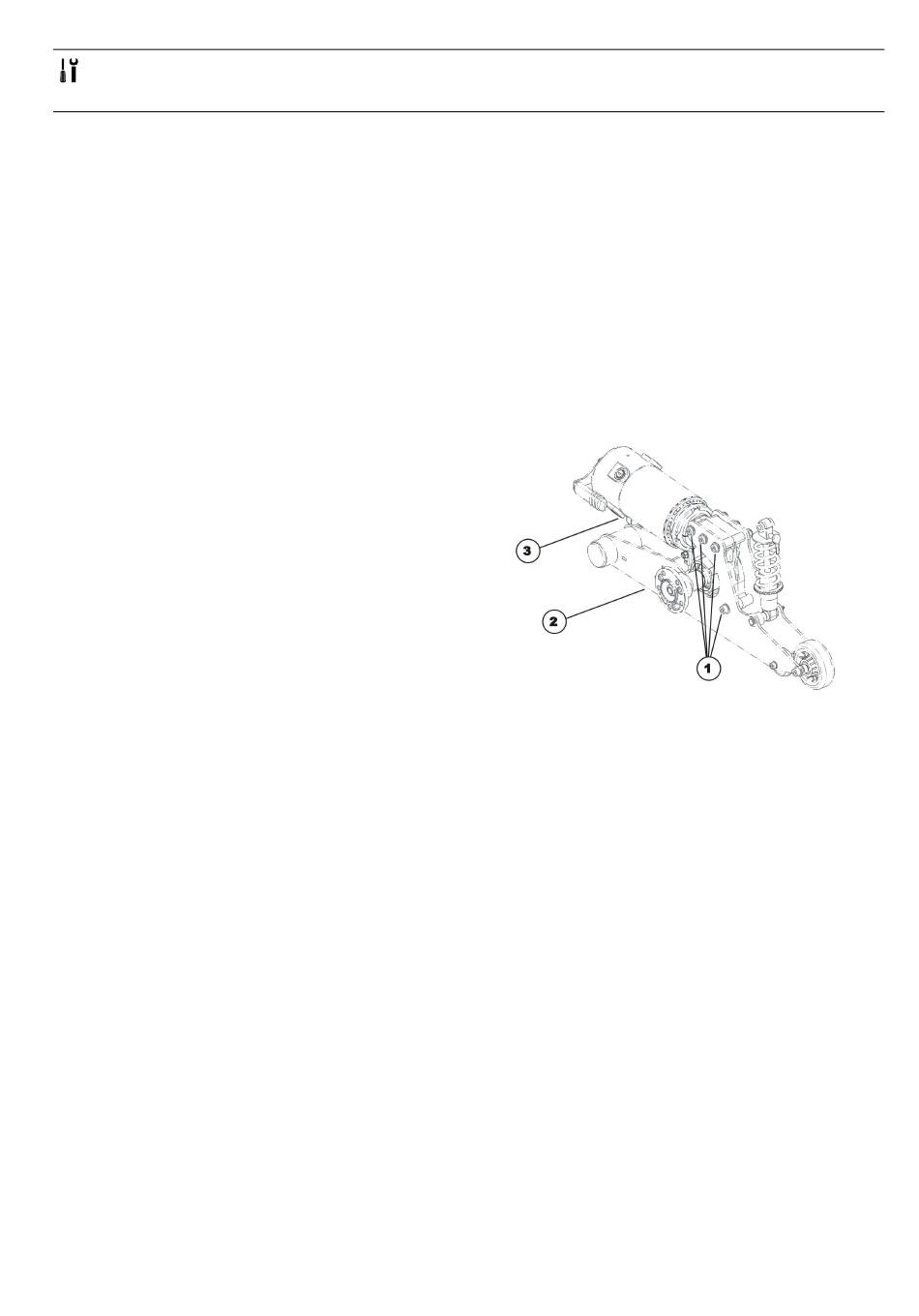

7. Desserrez les boulons (1).
8. Retirez les boulons, ainsi que les écrous et les rondelles.
9. Retirez l'unité moteur/boîte de vitesses (3) du bras
oscillant du moteur (2) en direction de l'avant. Lors de
cette opération, tenez compte du poids élevé de l'unité.
1533061-R
Après-vente
Fig. 6-5
