REGLO-Z / -ZS ANALOG, 14-033, REV. C

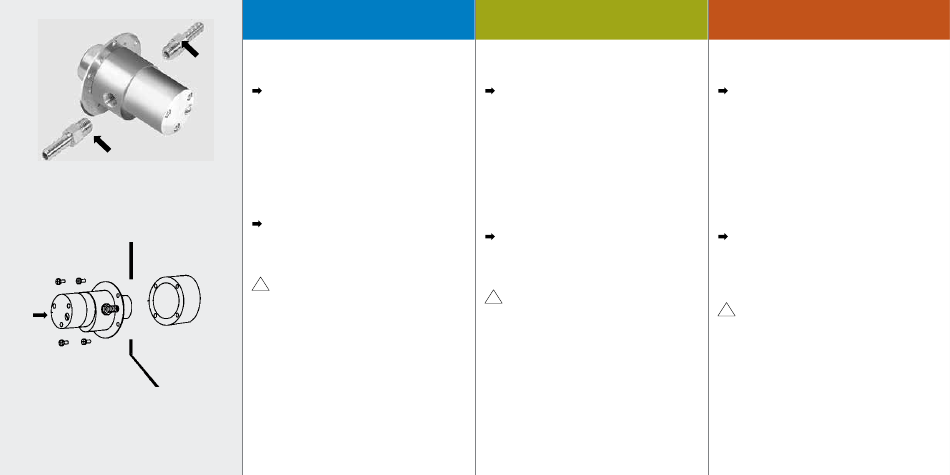

Pumpenkopf-Montage
Fig. 3
Die 2 Schlauchnippel am Pumpen-
kopf festschrauben.
Die Gewinde, der in den Pumpen- kopf
einzuschraubenden Schlauch- nippel, sind
unbedingt mit PTFE- Band zu umwickeln,
damit eine bestmögliche Dichtigkeit
erreicht wird.
Fig. 4
Pumpenkopf mit Schrift nach vorne und
dem Pfeil nach rechts zeigend an der
Befestigungshülse am Antrieb festschrauben.
Beachten Sie, daß Zahnradpum- pen
nur in eine Richtung fördern. Ein Pfeil
am Pumpenkopf zeigt die rich- tige
Fließrichtung an.
!
Vor Inbetriebnahme den Pumpenkopf
mit dem Medium füllen. Der Pumpenkopf
darf nicht trocken laufen.
Mounting the pump-head
Fig. 3
Screw the 2 tubing adapters into the
pump-head.
Before screwing the tubing adapters into
the pump-head, it is recommend that PTFE
tape be wrapped around the thread of
the adapter.
Fig. 4
Screw the pump-head to the fixing- case
of the drive. The face of the pump-head
with the engraved model number must be
directed to the user and the arrow must
point to the right.
Please note that gear pumps can
only pump in one direction. An arrow
engraved on the front of the pump-head
indicates the correct flow direction.
!
Fill the pump-head with
liquid before you start pumping. Avoid
dry-running of the pump-head.
Montage de la tête de pompe
Fig. 3
Visser les deux raccords sur la tête
de pompe.
Avant de visser les raccords de tubes
sur la tête de pompe, nous recommandons
d'entourer les filetages avec de la bande
PTFE afin d'assurer une étanchéité optimale.
Cette bande protégera en outre les pas
de vis.
Fig. 4
Fixer la tête de pompe au boîtier de fixation
du moteur de manière à ce que le texte soit
dirigé vers l'avant et la flèche vers la droite.
Remarquer que les pompes à engrenages
peuvent pomper unique- ment dans un
sens. Une flèche gra- vée sur l'avant de
la tête de pompe indique le sens correct
du flux.
!
Remplissez de liquide la tête de
pompe avant la mise en service initiale. La
tête de pompe ne doit jamais fonctionner
à sec.
20 of 32
