Les langues disponibles
Les langues disponibles

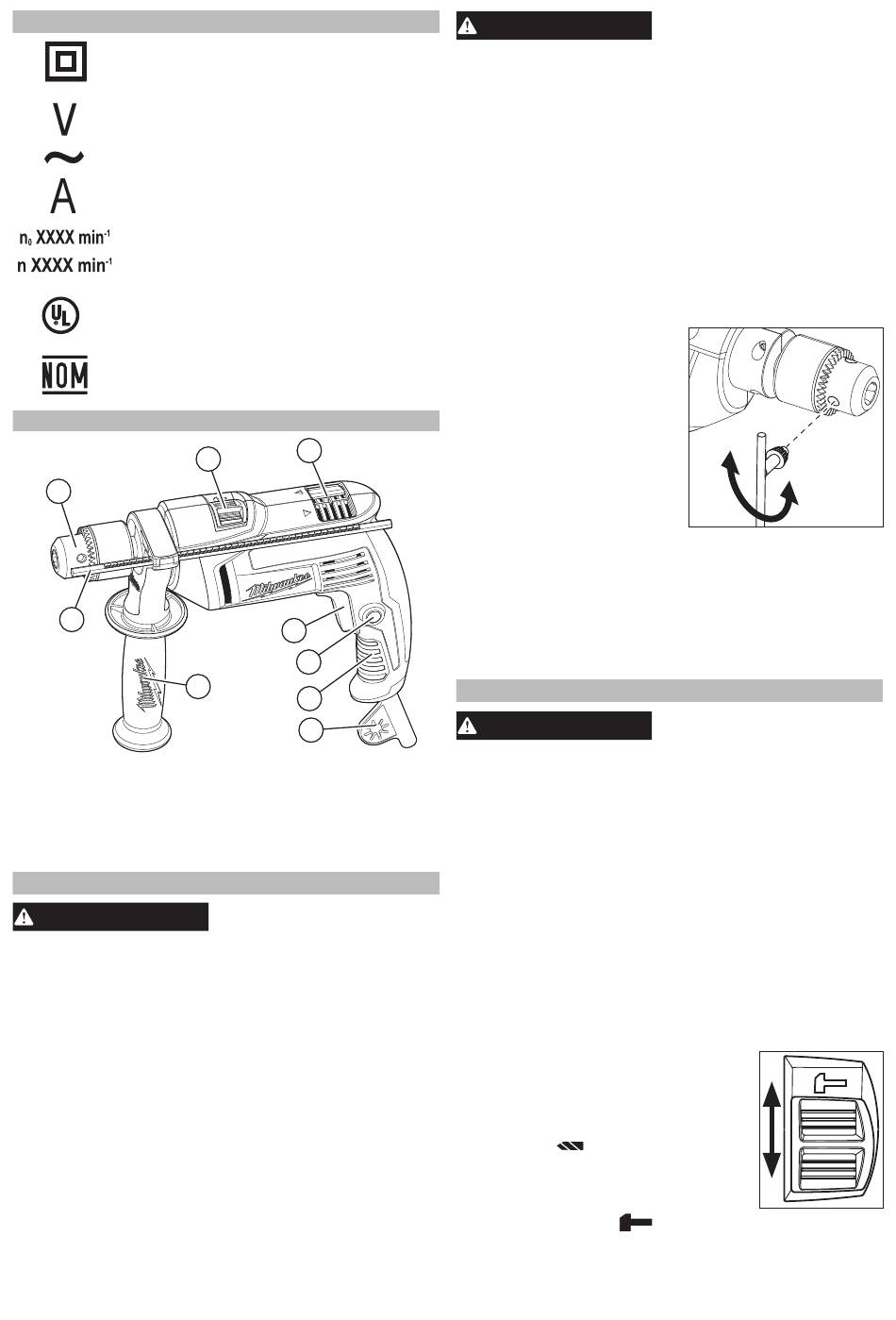

PICTOGRAPHIE
Double Isolation
Volts
Courant alternatif
Ampères
Tours-minute á vide (RPM)
Impacts par minute á charge (BPM)
UL Listing Mark pour
Canada et États-unis
C
US
Los Estándares Mexicanos
de la Seguridad
DESCRIPTION FONCTIONNELLE
3
2
1. Poignée latérale
2. Jauge de profondeur
3. Mandrin
4. Rotation/Percussion
levier
MONTAGE DE L'OUTIL
AVERTISSEMENT
toujours l'outil avant d'y faire des réglages, d'y
attacher ou d'en enlever les accessoires. L'usage
d'accessoires autres que ceux qui sont spéci-
fiquement recommandés pour cet outil peut
comporter des risques.
Deblessures corpor-elles,utilisez toujours la
poignée laterérale lorsque vous maniez l'outil.
Étayez-la ou maintenez-la solidement.
Ajuster la position de la poignée latérale
et régler la jauge de profondeur
1. Desserrer la poignée latérale en dévissant sa
prise jusqu'à ce que la poignée tourne librement.
2. Faire pivoter la poignée latérale à la position
désirée.
3. Faire glisser la tige de la jauge de profondeur à
la position désirée. La profondeur de forage est
la distance entre l'extrémité du foret et l'extrémité
de la tige
4. Serrer la poignée latérale fermement
5
4
6
7
1
8
9
5. Levier inverseur
6. Détente
7. Bouton de verrouillage
8. Poignée
9. Support de clé à mandrin
Pour minimiser les risques
de blessures, débranchez
AVERTISSEMENT
le foret tandis que le mandrin est en rotation ou
en cas de chute du foret du mandrin.
Pour prévenir les blessures corporalles, retirez
toujours la clé du mandrin après chaque usage.
Pose des mèches dans le mandrin à clé
Assurez-vous que la tige du foret et les mâchoires
du mandrin sont propres pour éviter que des saletés
ne nuisent au parfait alignement du foret. Pour éviter
d'endommager les engrenages et de provoquer la
surchauffe du moteur, n'empl-oyez pas de forets d'un
calibre supérieur aux dimensions maximales recom-
mandées pour cet outil. Pour un meilleur rendement,
assurez-vous que les forets utilisés sont adéquate-
ment affûtés.
1. Débranchez l'outil.
2. Écartez les mâchoires
du mandrin assez pour y
insérer le foret. Poussez
le foret jusqu'au fond du
mandrin et centrez-le en-
tre les mâchoires. Serrez
le mandrin à la main.
3. Prenez la clé de mandrin
dans le porte-clé et serrez
le mandrin en plaçant la
clé dans chacun des trois
trous de serrage du mandrin et en la faisant tourner
en sens horaire pour le serrer à fond.
N.B. : N'employez jamais d'autre outil que la clé
de mandrin pour serrer ou desserrer le mandrin.
4. Pour retire le foret, insérez la clé de mandrin dans
l'un des trous du mandrin et faites-la tourner en
sens inverse-horaire.
MANIEMENT
AVERTISSEMENT
porter la protection oculaire appropriée certifiée
conforme à la norme ANSI Z87.1.
Lorsque de travaux sont faits dans de situations
poussiéreuses, porter une protection respiratoire
ou bien, utiliser une solution d'extraction de
poussière conforme aux normes OSHA.
Débranchez toujours l'outil avant d'y faire des
réglages, d'y attacher ou d'en enlever les acces-
soires. L'usage d'accessoires autres que ceux
qui sont spécifiquement recommandés pour cet
outil peut comporter des risques.
Gardez les mains et le cordon à distance de la
mèche et des pièces en mouvement.
Action de sélection
Les marteaux perforateurs de MILWAUKEE ont deux
réglages : Perçage ordinaire et
Perçage à percussion.
1. Pour un Perçage ordinaire, glisser
le sélecteur du marteau perfora-
teur pour afficher le symbole de
perçage
.
2. Pour un Perçage à percussion,
glisser le sélecteur du marteau
perforateur pour afficher le sym-
bole du marteau
N.B. Pour engager le mécanisme de percussion,
exercez une pression sur le foret. Lorsque la pres-
sion sera relâchée, la percussion va cesser.
9
Pour réduire le risk de
blessure, ne pas attraper
Serrez
Deserrez
Afin de minimiser le risque
de blessures, toujours
.
