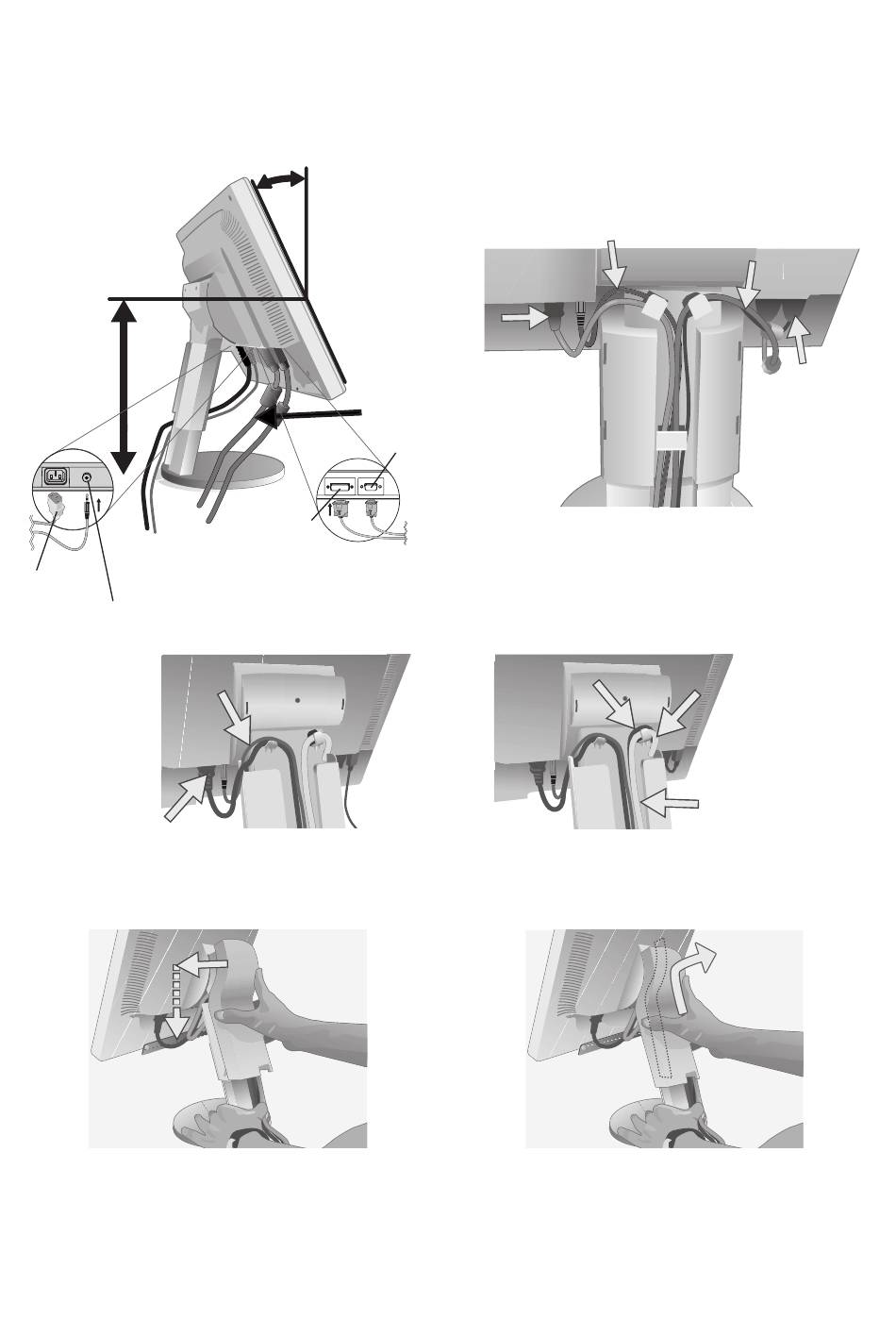

3. Placez les mains de chaque côté du moniteur pour incliner l'écran LCD de 30 degrés et levez cette dernière jusqu'à la
position la plus haute (Figure C.1).
4. Branchez tous les câbles aux prises appropriées (Figure C.1).
5. Pour une bonne gestion du câblage, placez les câbles selon l'ordre suivant : Cordon d'alimentation et câble DVI (Figure C.2).
6. Placez le cordon d'alimentation et le câble audio dans les crochets spécifiques illustrés à la Figure C.2.
7. Placez les câbles DVI et D-Sub dans les crochets spécifiques illustrés à la Figure C.2.
Hauteur
maximale
du support
Cordon
d'alimentation
Entrée audio
8. Assurez-vous que tous les câbles reposent à plat contre le support (Figure C.3).
Câble audio
Cordon d'alimentation
9. Maintenez fermement les câbles et placez le cache-câble sur le support (Figure D.1). Pour retirer le cache-câble,
soulevez le couvercle comme indiqué sur la Figure D.2.
Inclinaison à 30˚
DVI
Figure C.1
Insérez le haut en premier
Figure D.1
Cordon d'alimentation
Câble DVI
D-Sub
Figure C.3
Français-4
Câble audio
Figure C.2
Câble DVI
Figure D.2
Câble DVI
Câble D-SUB
Câble D-SUB
Plat
