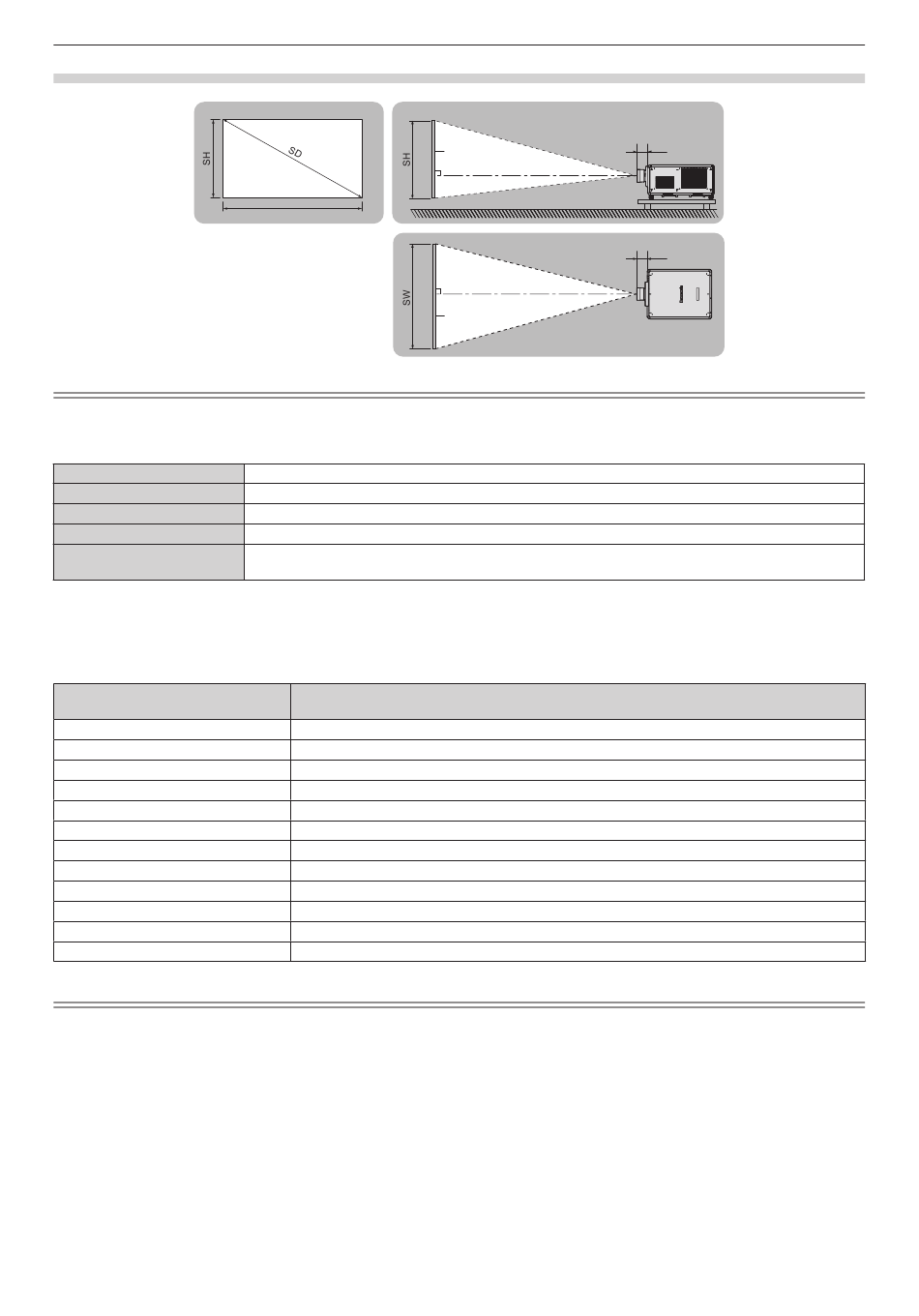

Schéma de l'image projetée et de la distance de projection
Remarque
f Cette illustration est créée en partant du principe que la position et la taille de l'image projetée ont été alignées afin de s'afficher en plein
écran.
f Cette illustration n'est pas à une échelle exacte.
SH
SW
SD
L (LW/LT)
*1 *2
L1
*1 Pour plus de détails sur la distance de projection, reportez-vous à la section « Formule de calcul de la distance de projection par rapport à l'objectif
de projection » (x page 56).
*2 LW : distance de projection minimale lorsque vous utilisez l'Objectif zoom
LT : distance de projection maximale lorsque vous utilisez l'Objectif zoom
N° de modèle de l'objectif de
projection
ET-D3LEW10
ET-D75LE10
ET-D3LES20/ET-D75LE20
ET-D3LET30
ET-D75LE30
ET-D3LET40
ET-D75LE40
ET-D3LEW50/ET-D75LE50
ET-D3LEW60/ET-D75LE6
ET-D3LET80/ET-D75LE8
ET-D3LEW300
ET-D3LEW600
Remarque
f Pour la plage de réglage de la position de l'image projetée avec le déplacement de l'objectif, reportez-vous à la section « Plage de
déplacement de l'objectif » (x page 96).
44 - FRANÇAIS
Chapitre 2 Mise en route — Installation
Image projetée
SW
Hauteur de l'image projetée
Largeur de l'image projetée
Taille de l'image projetée
Distance de projection (distance entre l'extrémité avant de l'objectif de projection et l'écran)
Dimension de la partie saillante de l'objectif (distance entre la surface avant du projecteur et l'extrémité
avant de l'objectif de projection)
Dimension de la partie saillante de l'objectif (L1) (valeur approximative)
Écran
L (LW/LT)
L (LW/LT)
Écran
0,210
0,125
0,121
0,178
0,121
0,135
0,135
0,203
0,212
0,262
0,273
0,232
L1
L1
(Unité : m)
