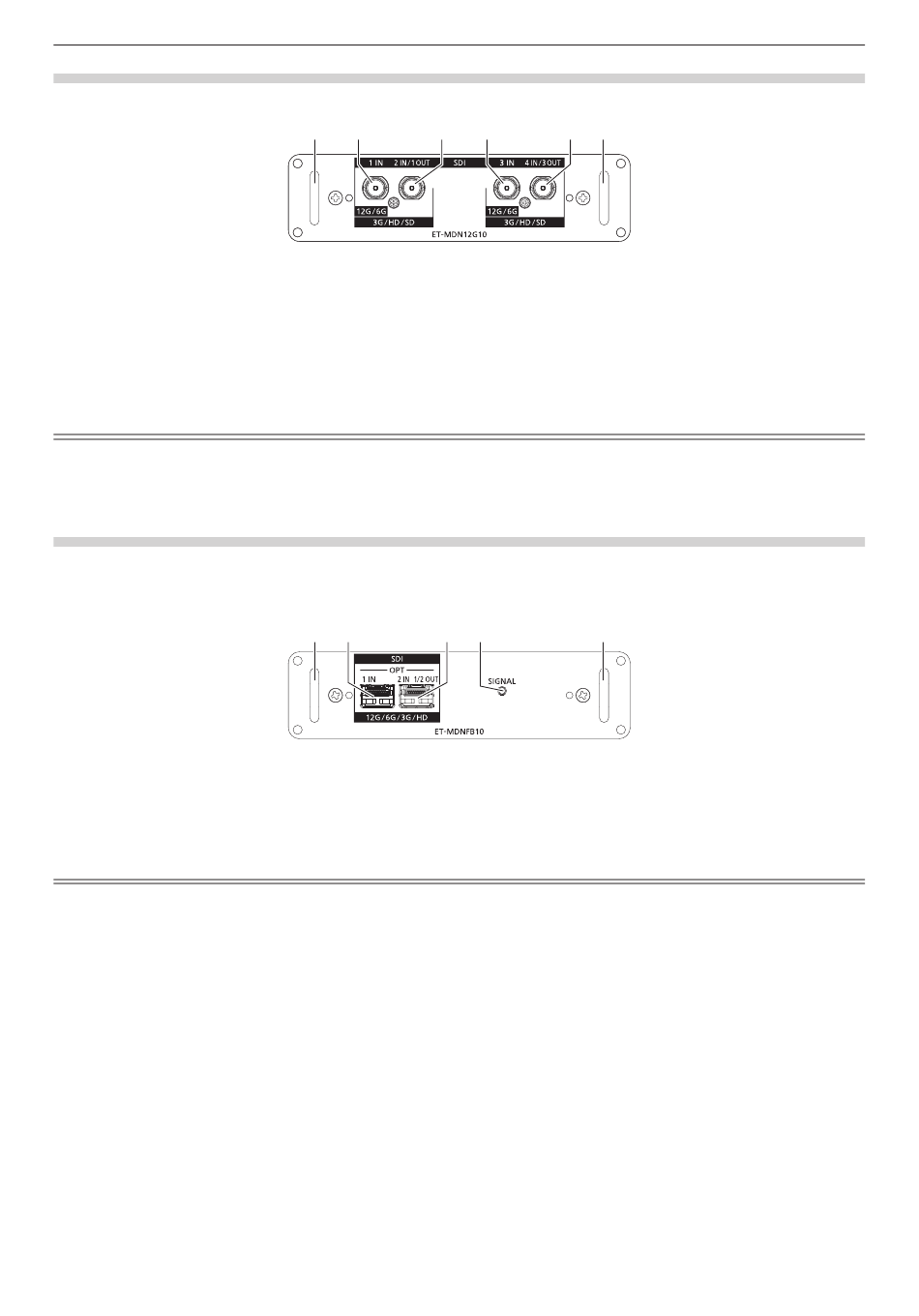

Carte d'interface 12G-SDI (N° de modèle : ET-MDN12G10)
Cette carte prend en charge les signaux HD-SDI, 3G-SDI, 6G-SDI et 12G-SDI.
1 Borne <SDI 1 IN>
Cette borne permet de recevoir le signal SDI
(HD-SDI/3G-SDI/6G-SDI/12G-SDI).
2 Borne <SDI 2 IN/1 OUT>
Cette borne permet de recevoir le signal SDI (HD-SDI/3G-SDI).
Il s'agit également d'une borne active qui permet d'envoyer le
signal SDI (HD-SDI/3G-SDI/6G-SDI/12G-SDI) reçu par la borne
<SDI 1 IN> de cette carte.
Remarque
f Les bornes <SDI 2 IN/1 OUT> et <SDI 4 IN/3 OUT> ne prennent pas en charge l'entrée du signal 6G-SDI ou 12G-SDI.
f Pour utiliser la borne <SDI 2 IN/1 OUT> ou <SDI 4 IN/3 OUT> comme borne de sortie, réglez le menu [OPTION D'AFFICHAGE] → [SLOT
IN] → [MODE SDI] sur [SORTIE].
f Lorsque le projecteur est en mode veille, aucun signal n'est émis par les bornes <SDI 2 IN/1 OUT> et <SDI 4 IN/3 OUT>.
Carte d'interface 12G-SDI Optical (N° de modèle : ET-MDNFB10)
Cette carte est équipée de deux ports pouvant installer le module SFP (Small Form-Factor Pluggable)/SFP+
(ci-après dénommé « module SFP ») et prend en charge le signal HD-SDI, le signal 3G-SDI, le signal 6G-SDI et
le signal 12G-SDI.
1 Port SFP 1
Ce port permet d'installer le module SFP permettant de
recevoir.
2 Port SFP 2
Ce port permet d'installer le module SFP permettant d'envoyer
et recevoir.
Remarque
f Le module SFP est un module d'extension permettant de convertir un signal optique en signal électrique ou un signal électrique en signal
optique.
f Préparez le module SFP du commerce et le câble à fibre optique nécessaires au raccordement en fonction de l'utilisation, du signal image à
entrer, des caractéristiques techniques du périphérique externe à raccorder, etc.
f L'exécution de la fonction d'envoi est limitée selon le port dans lequel le module SFP est installé.
f Le module SFP compatible avec cette carte doit correspondre à l'un des éléments suivants.
g Module SFP à fibre optique compatible 12G-SDI/3G-SDI/6G-SDI/HD-SDI conforme à MSA (Multi-Source Agreement)
g Module SFP à fibre optique dont le fonctionnement a été vérifié par Panasonic Projector & Display Corporation
f Pour confirmer le module SFP dont le fonctionnement a été vérifié avec le projecteur, visitez le site Web suivant.
https://docs.connect.panasonic.com/projector
Le fonctionnement du module SFP d'un autre fabricant a été vérifié avec les éléments définis de façon indépendante par Panasonic
Projector & Display Corporation, et toutes les opérations ne sont pas garanties. Concernant les problèmes de fonctionnement ou de
performances causés par le module SFP, contactez les fabricants respectifs.
f La fonction d'envoi du module SFP permettant d'envoyer ou d'envoyer et recevoir n'est pas opérationnelle lorsqu'il est installé dans le port
SFP 1.
f Outre le module SFP permettant d'envoyer et recevoir, le module SFP permettant de recevoir ou d'envoyer peut être installé dans le port
SFP 2.
Chapitre 1 Préparation — À propos de votre projecteur
5 1
4 1
2 3 4 5
3 Borne <SDI 3 IN>
Cette borne permet de recevoir le signal SDI
(HD-SDI/3G-SDI/6G-SDI/12G-SDI).
4 Borne <SDI 4 IN/3 OUT>
Cette borne permet de recevoir le signal SDI (HD-SDI/3G-SDI).
Il s'agit également d'une borne active qui permet d'envoyer le
signal SDI (HD-SDI/3G-SDI/6G-SDI/12G-SDI) reçu par la borne
<SDI 3 IN> de cette carte.
5 Poignée
2 3 4
3 Indicateur d'entrée <SIGNAL>
C'est l'indicateur qui indique l'état de détection du signal
d'image. Il s'allume lorsque l'entrée du signal d'image est
détectée dans l'une ou les deux bornes <SDI OPT 1 IN> et
<SDI OPT 2 IN>.
4 Poignée
