r Lorsque les modules SFP sont installés

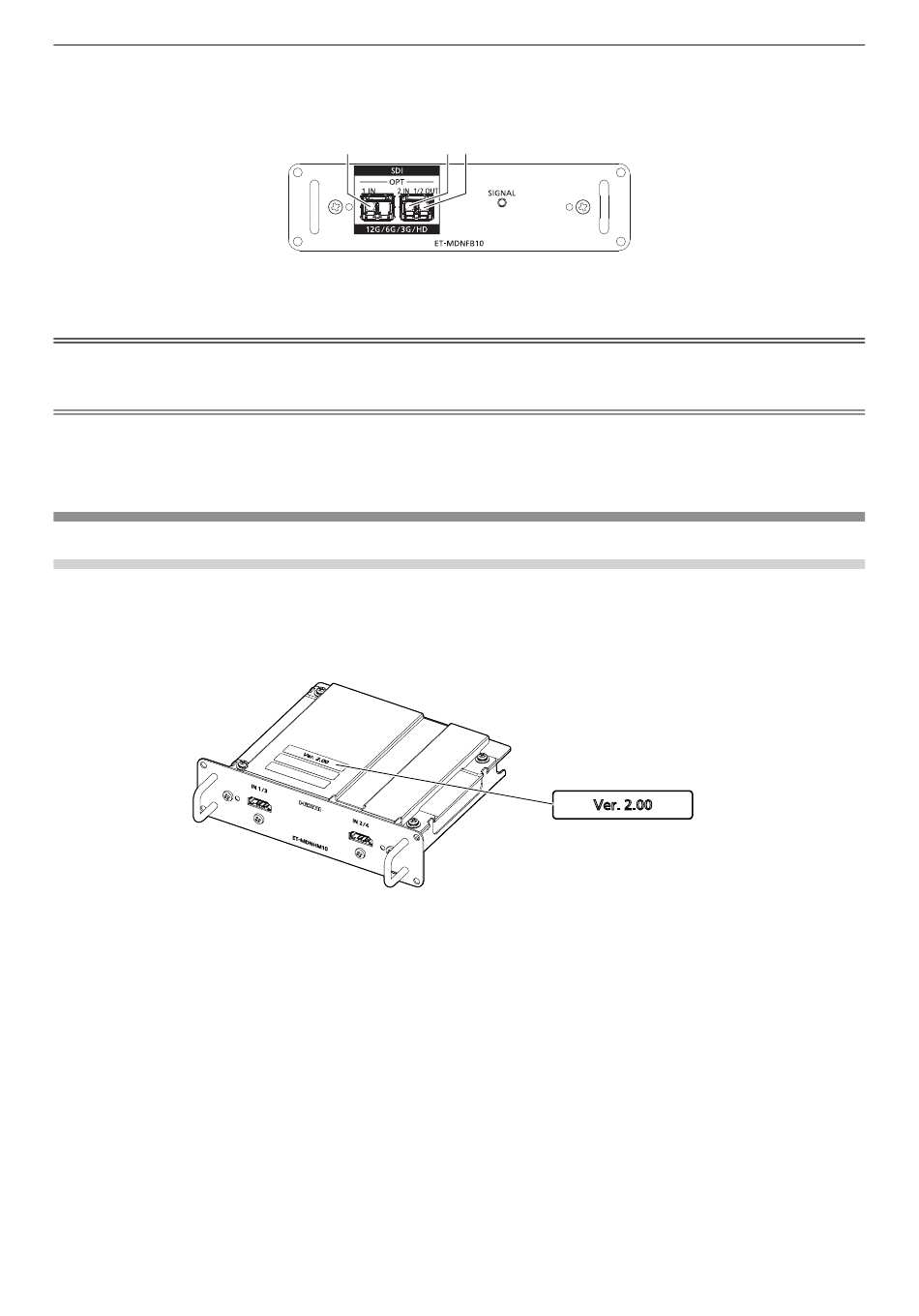

Voici un exemple lorsque le module SFP permettant de recevoir (connecteur LC) est installé dans le port SFP 1,
et lorsque le module SFP permettant d'envoyer et recevoir (connecteur LC) est installé dans le port SFP 2.
1 Borne <SDI OPT 1 IN>/borne <SDI OPT 2 IN>
Ces bornes permettent de recevoir un signal SDI (signal
optique).
Attention
f Le module SFP à installer sur ce produit est un produit laser de Classe 1. Ne regardez pas dans le module SFP ou le connecteur du câble à
fibre optique lorsque le projecteur est sous tension. Si le laser est dirigé vers vos yeux, il risque d'entraîner des lésions oculaires.
Remarque
f Le signal d'entrée dans la borne <SDI OPT 1 IN> ou <SDI OPT 2 IN> sélectionnée pour l'entrée est envoyé par la borne <SDI OPT 1/2
OUT>.
f Pour plus de détails sur l'installation/le retrait du module SFP, consultez « Installation du module SFP » (x page 62) et « Comment retirer
le module SFP » (x page 63).
Comment vérifier la version de micrologiciel de la carte d'interface (optionnelle)
Carte d'interface HDMI 2 entrée (N° de modèle : ET-MDNHM10)
Si elle est 2.00 ou ultérieure, la version de micrologiciel de la Carte d'interface HDMI 2 entrée est affichée sur le
produit.
La version de micrologiciel peut également être vérifiée sur l'écran [ÉTAT]. (x page 220)
Exemple d'affichage
38 - FRANÇAIS
Chapitre 1 Préparation — À propos de votre projecteur
1 1 2
2 Borne <SDI OPT 1/2 OUT>
Cette borne active permet d'envoyer le signal reçu dans la
borne <SDI OPT 1 IN>/<SDI OPT 2 IN>.
Ver. 2.00
Version de micrologiciel 2.00
