Guide d'utilisation | VLT® Soft Starter MCD 600
1
2
3
4
1 Paramètre 10-10 Paramètre util 3 (par défaut : fréquence réseau)
2 Paramètre 10-11 Paramètre util 4 (par défaut : facteur puissance)
3 Paramètre 10-12 Paramètre util 5 (par défaut : puissance de fonctionnement du moteur)
4 Paramètre 10-13 Paramètre util 6 (par défaut : Temp. moteur)

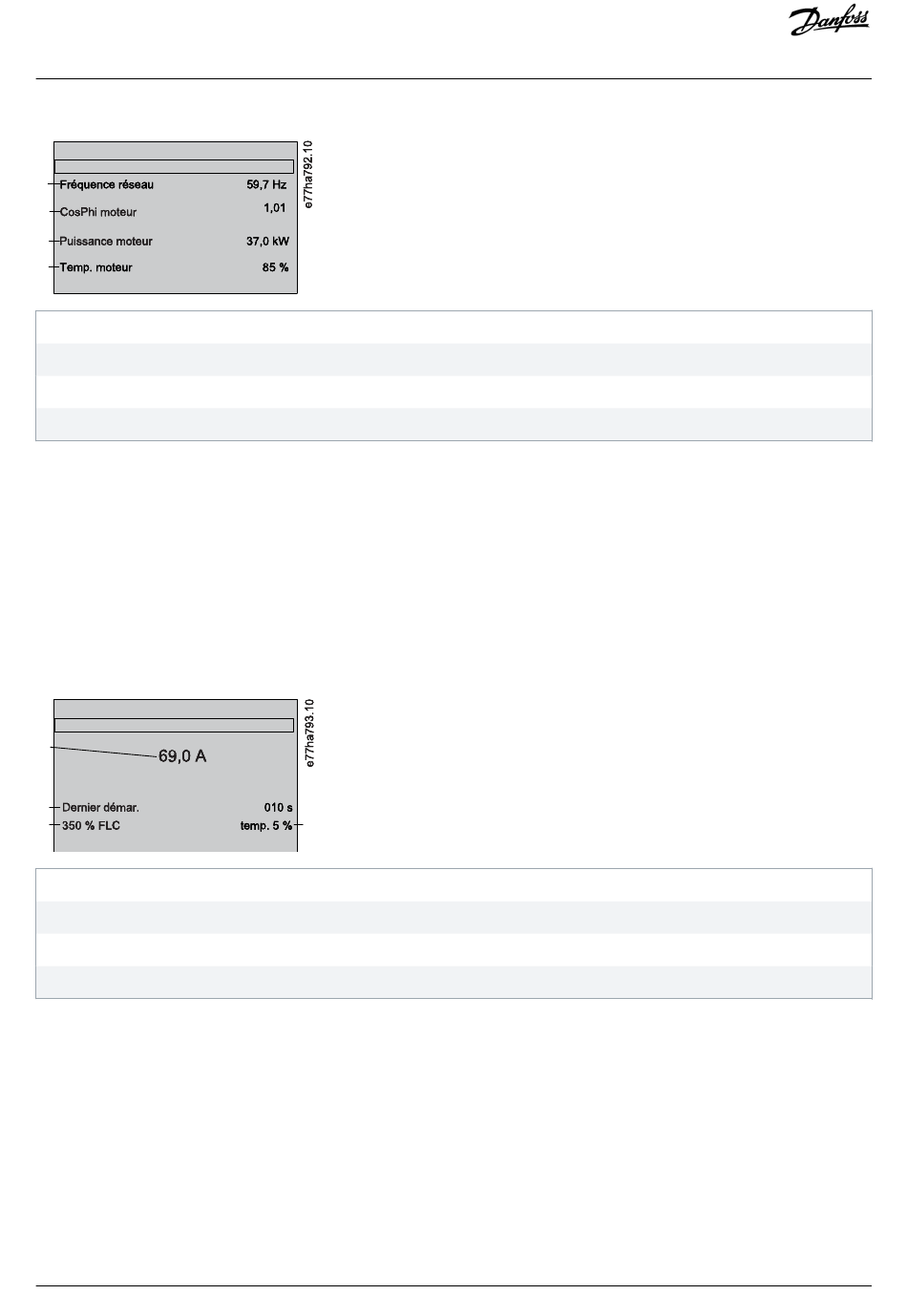

Illustration 23: Écran configurable par l'utilisateur
8.5.3 Écran de contrôle du fonctionnement
Les écrans de contrôle du fonctionnement indiquent le courant de fonctionnement du moteur dans la partie supérieure de l'écran.
Pour sélectionner les informations affichées dans la moitié inférieure, appuyer sur [▵] et [▿].
• Courant secteur en temps réel sur chaque phase.
• Informations sur le dernier démarrage.
• Date et heure.
1
2
3
1 Courant de fonctionnement du moteur
2 Durée du démarrage (secondes)
3 Courant de démarrage maximal tiré (en pourcentage du courant de pleine charge du moteur)
4 Augmentation calculée de la température du moteur
Illustration 24: Écran de contrôle du fonctionnement

8.5.4 Graphique de performance

Le graphique de performance fournit un affichage en temps réel des performances d'exploitation. Utiliser les paramètres 10-2 à 10-5
pour formater le graphique.
L'écran du LCP principal donne des informations sur le courant du moteur.
Danfoss A/S © 2018.10
Δ
4
LCP et signal de retour
AQ262141844215fr-000201 / 175R1174| 55
