Guide d'utilisation | VLT® Soft Starter MCD 600
1 2 3 4
1 RESET, COM+ : entrée de reset
2 START, COM+ : entrée de démarrage/d'arrêt
3 DI-A, COM+ : entrée programmable A
4 DI-B, COM+ : entrée programmable B
5 13, 14 : sortie du contacteur principal
6 21, 22, 23 : sortie relais A
7 33, 34 : sortie relais B

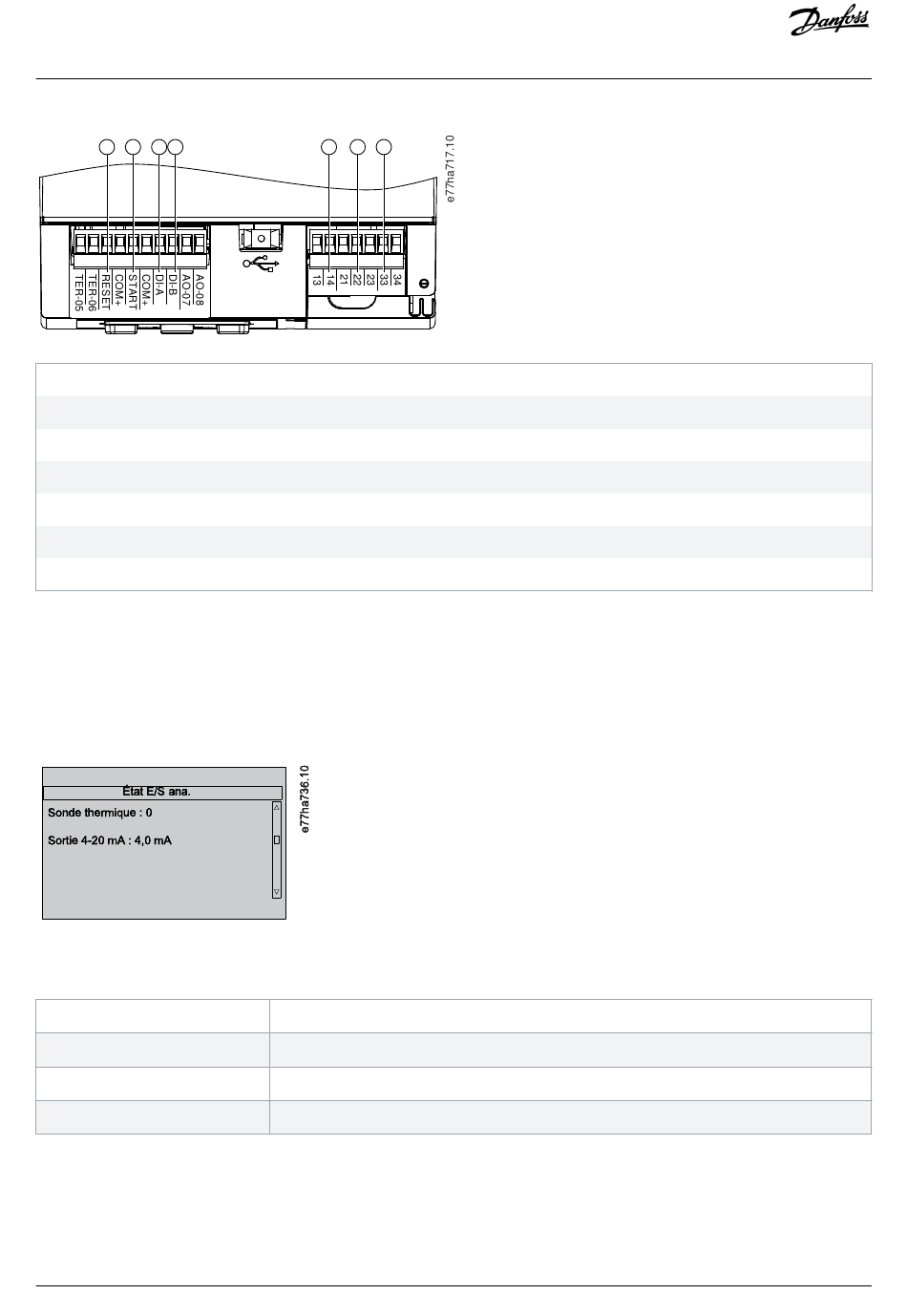

Illustration 15: Emplacement des E/S digitales
6.11 État E/S ana.
La ligne supérieure de l'écran indique l'état de l'entrée de la thermistance du moteur. La ligne inférieure de l'écran indique la valeur de
la sortie analogique.
Illustration 16: Écran d'état des E/S analogiques
Entrée de thermistance
S
H
C
O
Danfoss A/S © 2018.10
5 6 7
Courte
Chaude
Froide
Ouverte
Outils de configuration
AQ262141844215fr-000201 / 175R1174| 47
