Guide d'utilisation | VLT® Soft Starter MCD 600
Lorsque la vitesse du moteur s'approche de zéro, le capteur de vitesse nulle (A2) arrête le démarreur progressif et ouvre le contacteur
de freinage (K2).
Le freinage progressif peut être utilisé avec des réglages de moteur tant primaires que secondaires et doit être configuré séparément
pour chacun de ces réglages.
Réglage des paramètres :
• Paramètre 2-9 Mode d'arrêt : régler sur Freinage progress.
• Paramètre 2-17 Limite cour frein. : régler selon les besoins pour ralentir la charge.
• Paramètre 2-18 Tempo frein. prog : contrôle le temps qu'attend le démarreur progressif après la réception d'un signal d'arrêt avant
de commencer à fournir du courant de freinage au moteur. Régler pour laisser le temps à K1 et à K2 de commuter.
• Paramètre 7-1 Fonction entrée A : régler sur Capteur vit nulle.
• Paramètre 8-1 Fonction relais A : régler sur Relais frein. prog.

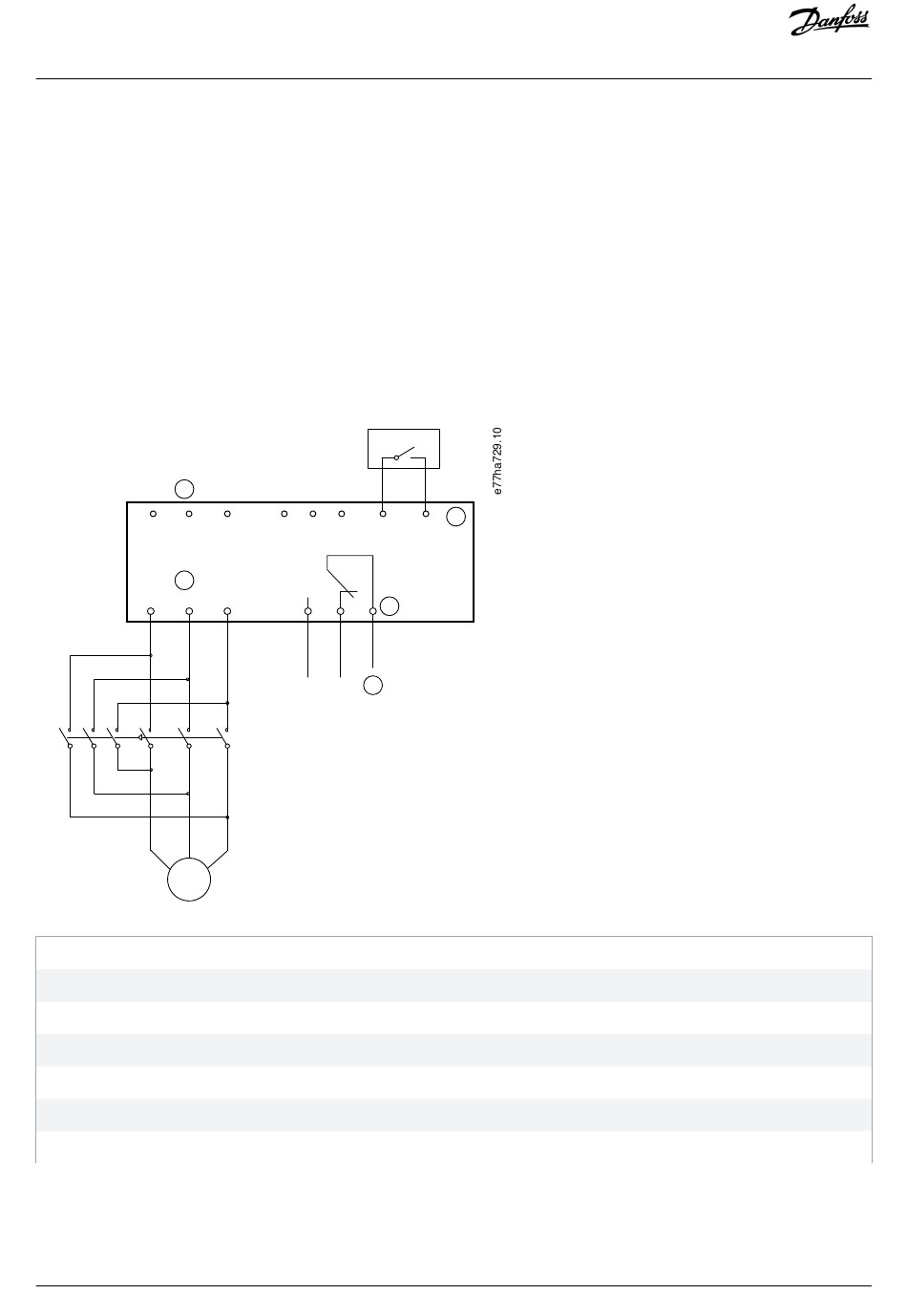

1
1/L1 3/L2
2
2/T1 4/T2
K2
M1
1 Alimentation triphasée
2 Bornes du moteur
3 Sortie relais A
4 Alimentation bobine K1/K2
5 Entrée programmable A
K1 Contacteur secteur (marche)
K2 Contacteur secteur (frein)
68 | Danfoss A/S © 2018.10
A7 A8 A9
5/L3 COM+ DI-A
6/T3
3
23 22 21
4
K2 K1
K1
A2
5
Fonctionnement
