Guide d'utilisation | VLT® Soft Starter MCD 600
•
MCD6-xxxxB-xx-CV2 (110-120 V CA) : A8, A9.
•
MCD6-xxxxB-xx-CV2 (220-240 V CA) : A7, A9.
•
MCD6-xxxxB-xx-CV1 (24 V CA/CC) : A8, A9.
5.6.2 Installation selon critères UL
Pour que les modèles MCD6-0144B à MCD6-0579B soient conformes à la norme UL, l'alimentation du circuit de commande (A7, A8, A9)
doit être équipée d'une protection contre les surcourants du circuit de dérivation ou d'une protection supplémentaire contre les
surcourants, conformément aux réglementations électriques applicables sur le lieu d'installation.
5.7 Terminaisons de puissance
CHOC ÉLECTRIQUE
Les modèles MCD6-0144B à MCD6-0579B appartiennent à la classe IP00 et constituent un risque de choc électrique en cas de
contact avec les bornes.
Installer un kit de protège-doigts sur le démarreur progressif.
-
Installer les démarreurs progressifs dans un boîtier.
-
Les bornes d'entrée et de sortie d'alimentation pour le VLT® Soft Starter MCD 600 sont situées au bas de l'unité.
•
Les modèles MCD6-0020B à MCD6-0129B ont recours à des brides de serrage. Utiliser des conducteurs massifs ou torsadés en
cuivre, prévus pour une température égale ou supérieure à 75 °C (167 °F).
•
Les modèles MCD6-0144B à MCD6-0579B ont recours à des barres omnibus. Utiliser des conducteur en cuivre ou en aluminium,
massifs ou torsadés, prévus pour une température de 60/75 °C (140/167 °F).
Certaines unités utilisent des barres omnibus en aluminium. Lors de la connexion des terminaisons électriques, nettoyer
soigneusement la surface de contact (à l'aide d'émeri ou d'une brosse en acier inoxydable) et utiliser un matériau pour joint
approprié afin d'empêcher la corrosion.

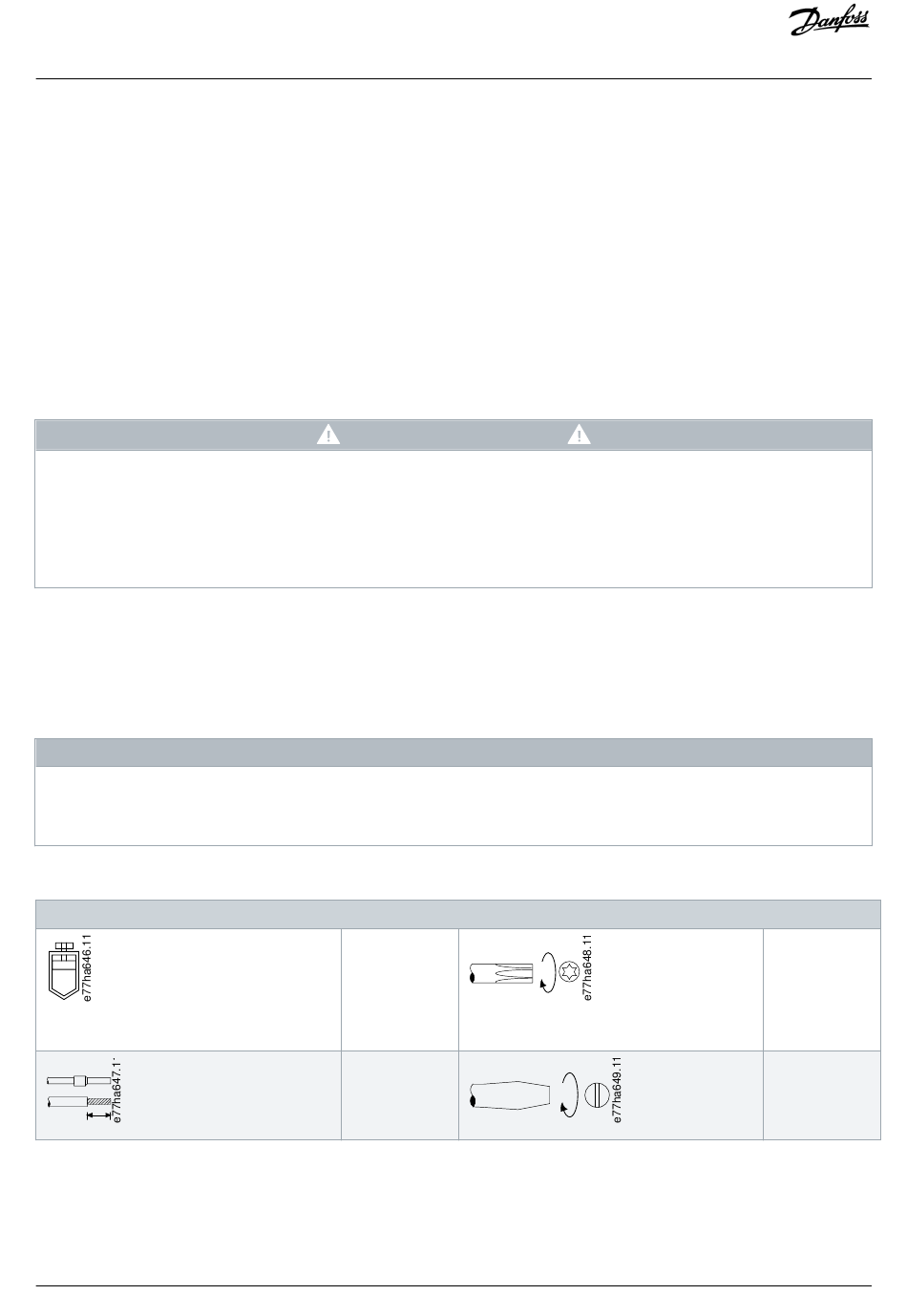

Tableau 13: Terminaisons électriques, modèles MCD6-0020B à MCD6-0129B
MCD6-0020B~MCD6-0129B
34 | Danfoss A/S © 2018.10
A V E R T I S S E M E N T
R E M A R Q U E
Section de câ-
ble : 6-70 mm²
(AWG 10-2/0)
Couple : 4 Nm
(2,9 pi-lb)
14 mm
(0,55 po)
Installation
Torx T20 x 150
Plat 7 mm x
150
