5.5.3 Sortie du contacteur principal

La sortie du contacteur principal (13, 14) se ferme dès que le démarreur progressif reçoit un ordre de démarrage et reste fermé
pendant que le démarreur progressif contrôle le moteur (jusqu'à ce que le moteur se mette en roue libre jusqu'à l'arrêt ou jusqu'à la fin
d'un arrêt progressif). La sortie du contacteur principal s'ouvre également si le démarreur progressif s'arrête.
Certaines bobines de contacteurs électroniques ne conviennent pas à la commutation directe avec des relais montés sur circuit
imprimé. Contacter le fabricant/fournisseur du contacteur pour en confirmer la compatibilité.

5.5.4 Sorties programmables

Les sorties programmables (21, 22, 23 et 33, 34) peuvent signaler l'état du démarreur progressif ou commander un équipement
connexe.
Le fonctionnement des sorties programmables est commandé par les paramètres 8-1 à 8-6.

5.6 Tension de commande

5.6.1 Bornes de tension de commande

READY RUN TRIP LOCAL
Exit Menu
Reset Store
VLT ®
Soft Starter
1/L1 3/L2
2/T1 4/T2 6/T3

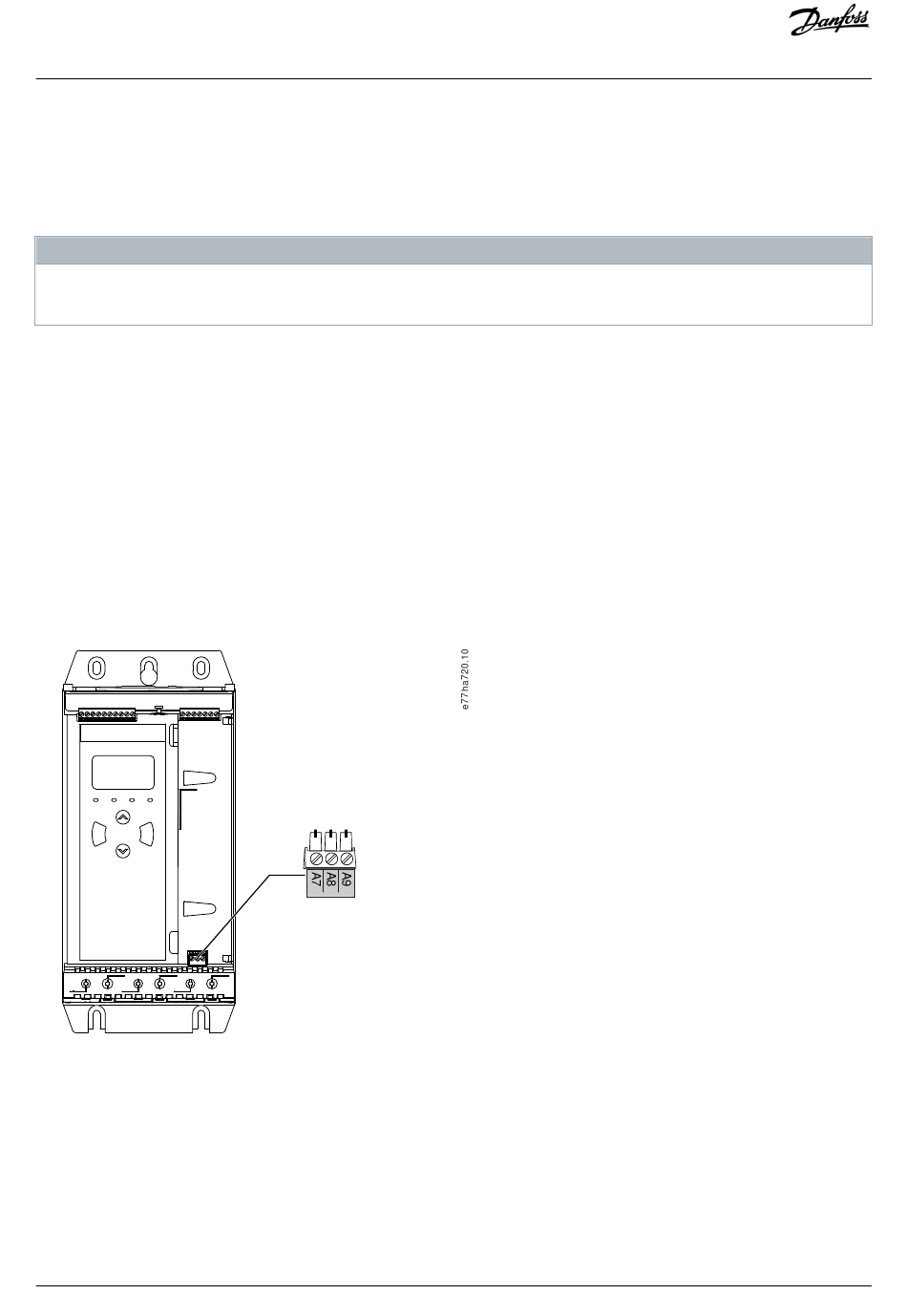

Illustration 9: Bornes de tension de commande
Connecter l'alimentation de commande en fonction de la tension d'alimentation utilisée.
