Signal du circuit de sécurité du condenseur

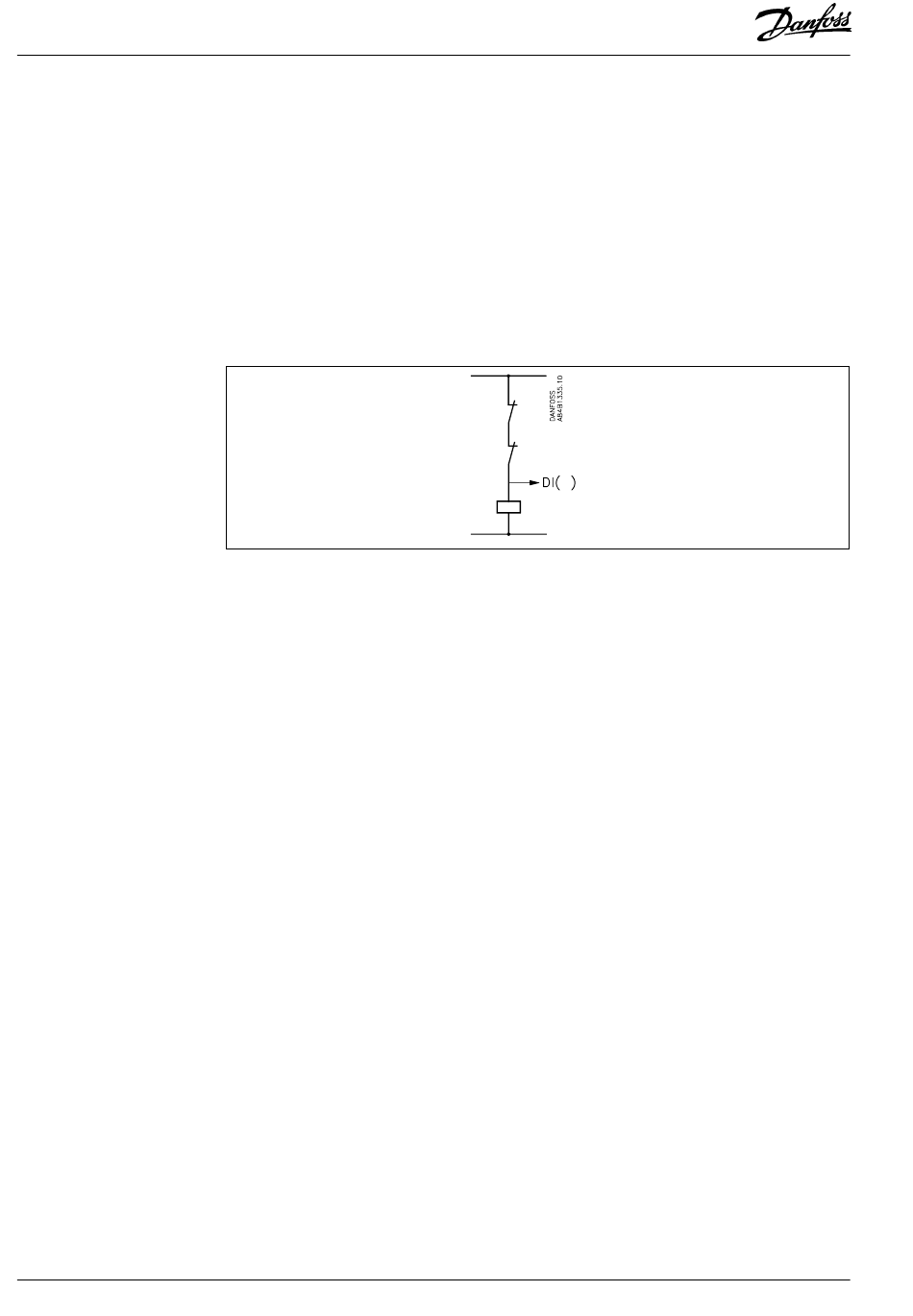

Le régulateur peut recevoir un signal donnant l'état du circuit de sécurité de chaque
condenseur. Pris directement du circuit de sécurité, ce signal est connecté à une entrée DI
(230 V c.a.).
En cas de coupure du circuit de sécurité, le régulateur déclenche le relais de sortie du niveau
en cause en émettant simultanément une alarme. La régulation se poursuit pour les autres
étages. (L'ouverture de l'entrée DI arrête la régulation.)
Selon la définition, le signal provient d'un condenseur et le numéro de celui-ci est affiché.
Configuration Entrées
La temporisation définie porte sur le retard de la coupure des sorties et de l'émission de
l'alarme. En d'autres termes, il s'agit du laps de temps entre la perte du signal sur l'entrée DI et
la coupure des sorties.
Configuration Entrées
Compteur horaire
Le temps de fonctionnement des différentes sorties est enregistré par un compteur permettant
l'affichage et la mise à zéro.
Configuration Sorties
Le compteur va de 0 à 30.000 heures.
Le compteur s'arrête à l'atteinte de la limite, mais la régulation est intacte. Il faut remettre le
compteur à zéro.
Commande forcée de la capacité de condensation
La commande forcée de cette capacité est possible, ce qui met la régulation normale hors jeu.
Il faut alors régler la capacité voulue en pour cent de la capacité régulée.
_Condenseur régul. de Cap.
Mesures pour condenseurs
Les mesures destinées à la régulation des condenseurs sont prélevées régulièrement. Les
résultats peuvent être visualisés dans le menu Condenseur_Mesures :
Pc_°C, Pc_Ref.°C, _Cond.cap%, _ReqCond.%, Sout°C.
Description fonctionnelle RC.8A.H1.04 © Danfoss 02/2000
Entrées Alarmes No. 1..9
Entrées Alarmes No. 1..9
Relais DO Fonctionnem. h
Condenseur _ Réglages
Type DI( ) = 2 ou 4 (cond.grp. A/B)
Id.Al.DI( ) ___
Tempo DI( ) ___
Temps DO( ) h
Cap.Man._ OFF/ON
Cap.Man._% ___
AKC 25H3
