Guide d'utilisation | Optyma™ control AK-RC 113 triphasé
4.6 Étalonnage du coupe-
circuit du moteur du
compresseur
4.7 Fermeture du panneau
électrique
8 | BC317523579312fr-000101
Ci-dessous, vous trouverez une explication détaillée pour effectuer un étalonnage correct du coupe-
circuit du moteur dédié au compresseur.

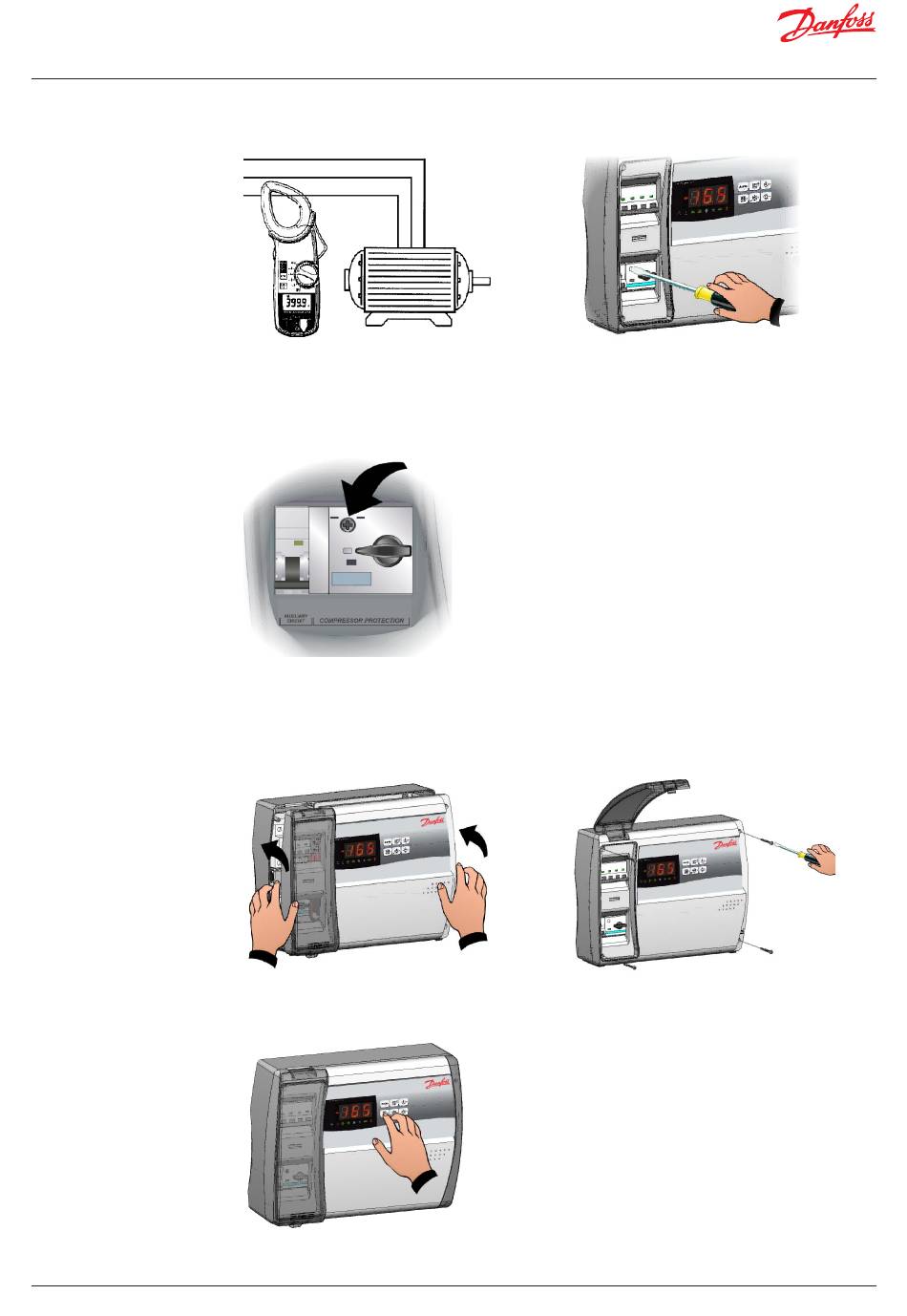

Fig 15. Lors du tout premier démarrage du système, il est
conseillé d'étalonner le coupe-circuit du moteur sur les
circuits d'alimentation du compresseur. Vérifier l'efficacité
de l'absorption à l'aide d'un ampèremètre.
Fig 17. Pour effectuer l'étalonnage, utiliser la vis de réglage
située à l'avant de l'interrupteur de protection du moteur.
Après avoir effectué les raccordements électriques, les vérifications et les étalonnages, vous pouvez
fermer le panneau électrique.
Fig 18. Fermer le panneau avant, en veillant à ce que tous
les câbles soient à l'intérieur du coffret, avec le joint du
coffret bien en place.
Fig 20. Mettre le panneau sous tension, vérifier tous les
paramètres et les programmer minutieusement.
Fig 16. Procéder à l'étalonnage du coupe-circuit du moteur
en fonction de la mesure d'absorption obtenue. Quoi qu'il
en soit, la valeur définie ne doit pas être supérieure à celle
prévue par le fabricant du compresseur.
Avertissement : un étalonnage incorrect risque
d'entraîner une panne du compresseur ou une action
indésirable de l'interrupteur de protection du moteur.
Fig 19. Serrer le panneau avant à l'aide des 4 vis.
Réinstaller le cache des vis sur le côté droit.
© Danfoss | DCS (vt) | 2020.02
