Guide d'utilisation | Optyma™ control AK-RC 113 triphasé
4.3 Câblage électriques
6 | BC317523579312fr-000101

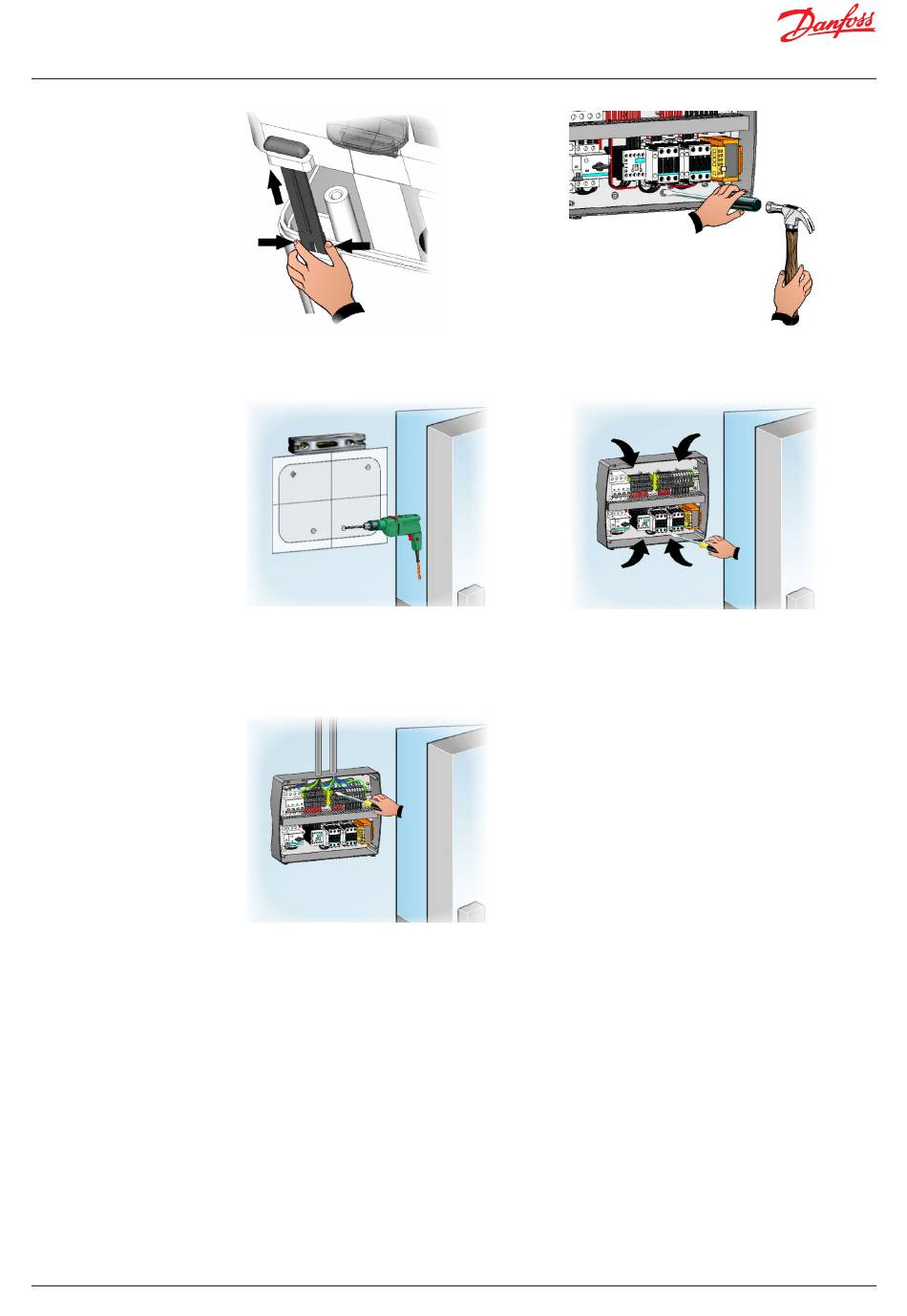

Fig 7. Exercer une pression sur les côtés de chaque
articulation individuelle pour la retirer de son logement et
retirer complètement le panneau avant.
Fig 9. À l'aide de la configuration de perçage fournie,
percer dans le mur les quatre trous de fixation.
Fig 11. Effectuer ensuite les raccordements électriques
comme indiqué au chapitre suivant.
• Pour les raccordements électriques, se reporter au schéma de câblage correspondant et aux
caractéristiques techniques du modèle de panneau à installer.
• Il faut que l'alimentation électrique sur le panneau soit réalisée exclusivement avec une ligne
spéciale, en amont de laquelle un dispositif de protection approprié contre les contacts indirects
(interrupteur différentiel) doit être installé.
• Éviter de mettre les câbles d'alimentation et les câbles de signal (sondes et entrées digitales) dans
les mêmes conduits (ou tuyaux).
• Éviter d'utiliser des câbles multipolaires contenant des conducteurs connectés à des charges inductives
et de puissance, et des conducteurs de signaux, comme des sondes et des entrées digitales.
• Réduire autant que possible les longueurs des câbles de connexion, pour empêcher le câblage de
s'enrouler en spirale, ce qui nuirait à d'éventuels effets inductifs sur les composants électroniques.
• S'il est nécessaire de rallonger les sondes, il faut utiliser des conducteurs de section appropriée, dans
tous les cas d'au moins 1 mm2.
Fig 8. A l'aide d'un tournevis, appuyer sur les quatre trous
prédéterminés à l'arrière pour réaliser les quatre trous de
fixation du panneau électrique.
Fig 10. À l'aide des quatre trous réalisés précédemment,
fixer l'arrière du coffret à l'aide de quatre vis de longueur
appropriée correspondant à l'épaisseur du mur. Mettre
une rondelle en caoutchouc (fournie) entre chaque vis de
fixation et l'arrière du coffret.
