Guide d'utilisation | Optyma™ control AK-RC 113 triphasé
2.3 Dimension globale
2.4 Données d'identification
2.5 Transport et stockage
3.0 Fonctionnalité
3.1 Fonctions prises en charge
sur le panneau électrique
AK-RC 113
4 | BC317523579312fr-000101

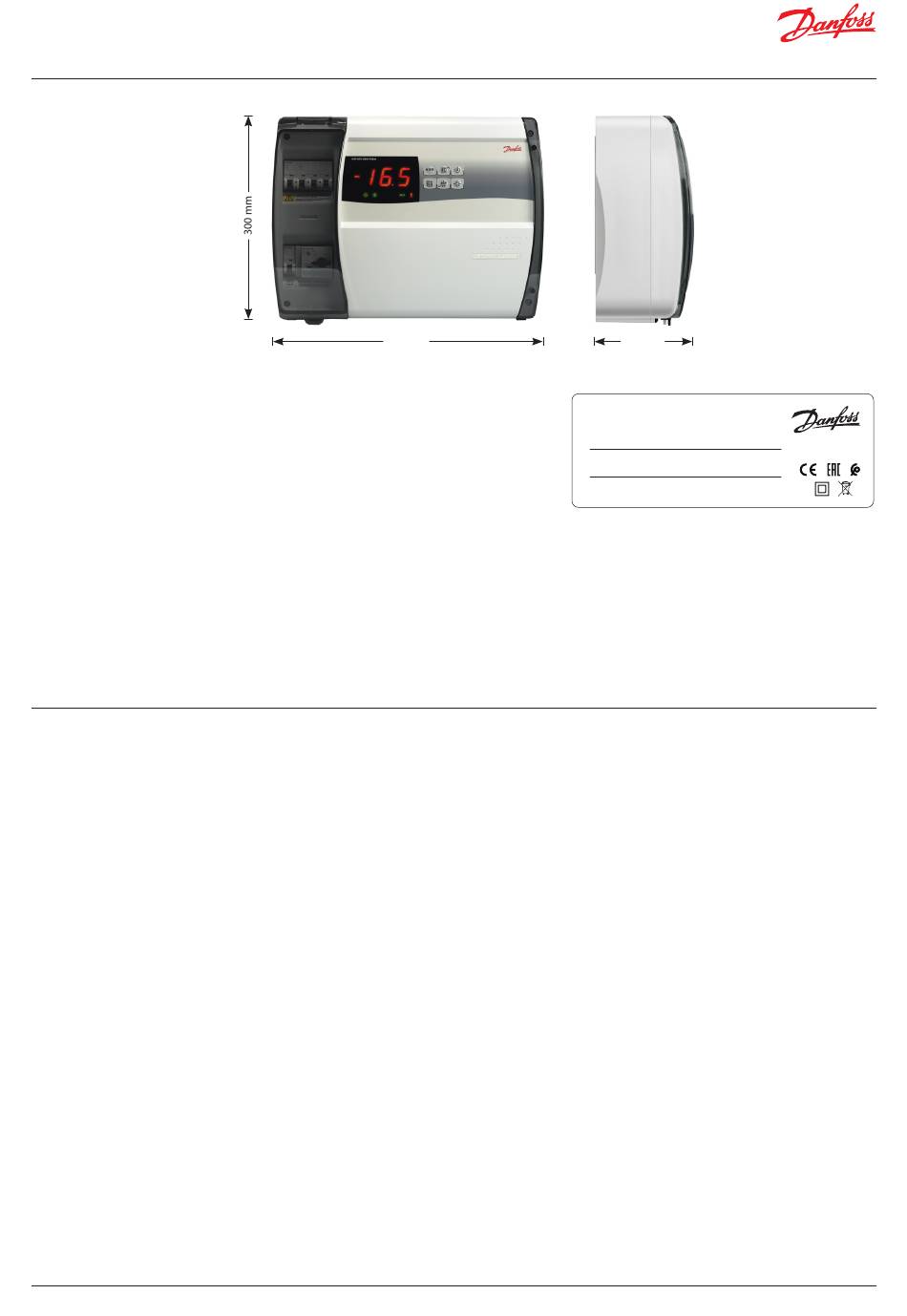

400 mm
Sur le côté du dispositif décrit dans ce manuel, vous trouverez une étiquette avec les données
d'identification :
• Nom du fabricant
• Code du panneau électrique
• Numéro de série (S.N.)
• Alimentation électrique
• Plage du compresseur
Chaque panneau électrique est livré sous emballage pour éviter l'endommagement pendant
l'expédition dans des conditions normales de transport. En cas de transport ultérieur, il convient de
vérifier ce qui suit :
• L'intérieur du panneau ne contient pas d'objets ou de pièces non fixées.
• La porte du panneau est correctement fermée et verrouillée.
• Si vous n'utilisez pas l'emballage d'origine, protégez convenablement le dispositif afin d'éviter tout
endommagement pendant le transport.
Il convient d'assurer une température adéquate et un faible taux d'humidité dans la salle de stockage
; éviter également que le panneau électrique entre en contact avec des contaminants agressifs, qui
risqueraient de compromettre le fonctionnement et la sécurité électrique.
Signalisation de l'état de l'installation par des icônes LED.
Applications :
Gestion complète des systèmes frigorifiques triphasés statiques ou ventilés, avec dégivrage électrique
ou hors cycle et arrêt du compresseur direct ou par régulation pump-down.
Caractéristiques principales :
• Affichage de la température de la chambre froide et régulation avec point décimal.
• Température de l'évaporateur avec point décimal affiché à partir du paramètre.
• Activation/désactivation de la régulation de l'installation.
• Signalisation des alarmes de l'installation (erreur de sonde, alarme de température minimale et
maximale, protection du compresseur, alarme de porte).
• Voyants LED et écran large indiquant l'état du système.
• Clavier convivial.
• Gestion des ventilateurs de l'évaporateur.
• Dégivrage manuel et automatique (statique, par chauffage, par chauffage avec régulation de la
température, par inversion de cycle).
• Gestion directe ou par pump-down et régulation du groupe de condensation jusqu'à 2 HP.
• Activation de l'éclairage de la chambre froide via la clé du panneau ou via l'interrupteur de porte.
• Régulation directe du compresseur, des éléments de dégivrage, des ventilateurs de l'évaporateur,
de l'éclairage de la chambre froide avec sorties à raccorder directement aux différentes unités.
• Gestion de la recirculation de l'air.
• 2 relais auxiliaires avec paramètres configurés.
• Connexion Modbus RS-485 intégrée pour le gestionnaire de système Danfoss ou le réseau Modbus
TU standard
• Fonctionnement d'urgence en cas de défaillance de l'environnement de la sonde.
• Dégivrage intelligent (économies d'énergie).
• Consigne réduite (régime de nuit) à partir de l'entrée digitale.
• Configuration possible pour les applications de chaud ou de froid.
• Entrées digitales configurables.
135 mm
Type: AK-RC 113
No: 080Z3227
OPTYMA™ Control
Power supply: 400VAC/3 - 50/60Hz+Neutral
Compressor range: 14-20A
S/N: 080R0100
Date: 19/01/18
© Danfoss | DCS (vt) | 2020.02
MADE IN ITALY
