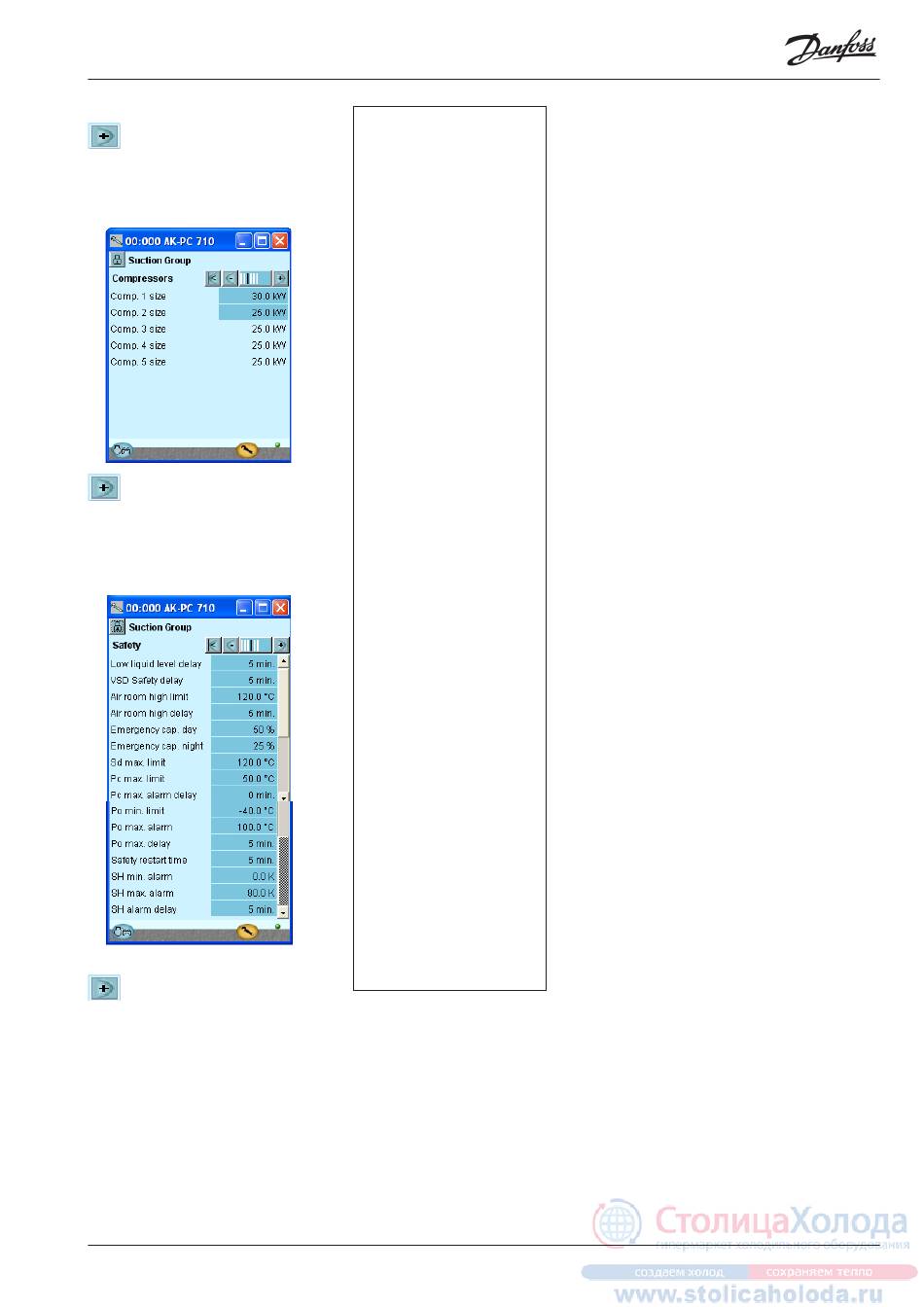

Configuration - Suite
Appuyez sur le bouton + pour
passer à la page suivante.
5. Régler les valeurs de la capacité
du compresseur
Appuyez sur le bouton + pour
passer à la page suivante.
Réglez les valeurs assurant un
6.
fonctionnement sûr
Appuyez sur le bouton + pour
passer à la page suivante.
AK-PC 710
Notre exemple concerne :
- Un compresseur à vitesse
commandée de 30 kW
(compresseur n° 1)
- 4 compresseurs de 25 kW
Les réglages sont illustrés ici
(Pour un fonctionnement cyclique,
tous les compresseurs à un pas
présentent la même taille. C'est
la raison pour laquelle un seul
réglage les couvre tous les 4).
Réglages de notre exemple :
- Limite de sécurité pour la
température maximum de la
conduite de pression = 120°C
- Limite de sécurité pour la pression
de condensation maximum =
50°C
- Limite de sécurité pour la pression
d'aspiration minimum = -35°C
- Limite d'alarme pour la pression
d'aspiration maximum = -5°C
- Limites d'alarme pour la
surchauffe minimum et
maximum respectivement = 5
et 35 K.
Régulation de capacité RS8FT404 © Danfoss 03-2013
5 - Compresseurs
Est ici définie la distribution de capacité des compresseurs.
Le réglage de capacité est également destiné aux réglages
de « l'utilisation du compresseur » et « le schéma d'enclen-
chement ».
Cap. nominale (0,0 – 99,9 kW)
Réglez la capacité nominale du compresseur.
Les compresseurs à vitesse variable doivent avoir réglé la
valeur nominale par la fréquence du réseau (50/60 Hz).
6 - Sécurité
Temporisation de l'alarme du niveau de liquide
Régler la temporisation (depuis la perte du signal à l'entrée
jusqu'à l'envoi de l'alarme)
variateur de vitesse
Temporisation de l'alarme de
Régler la temporisation
Limite d'alarme de température
Régler la valeur seuil pour l'alarme de température
Temporisation de l'alarme de température
Régler la temporisation
Capacité d'urgence de jour
Capacité enclenchée souhaitée en régime de jour en cas
d'urgence à la suite d'une erreur au niveau du capteur de
pression d'aspiration / capteur de température de fluide
Capacité d'urgence de nuit
Capacité enclenchée souhaitée en régime de nuit en cas
d'urgence à la suite d'une erreur au niveau du capteur de
pression d'aspiration / capteur de température de fluide
Limitation Sd maximum
Valeur maximale pour la température de refoulement
A 10 K sous la limite, la puissance enclenchée diminue et
toute la capacité du condenseur s'enclenche.
Si la limite est dépassée, toute puissance enclenchée est
arrêtée.
Limite Pc maximum
Valeur maximale pour la pression de condenseur en °C.
A 3 K sous la limite, toute la capacité du condenseur s'enclen-
che et la puissance enclenchée du compresseur diminue.
Si la limite est dépassée, toute la capacité du compresseur
s'arrête.
Tempo Pc Max
Temporisation pour l'alarme Pc max.
Limite P0 minimum
Valeur minimum pour la pression d'aspiration en °C.
Sous cette limite, toute la puissance enclenchée est arrêtée.
Alarme P0 maximum
Limite d'alarme pour une pression d'aspiration élevée P0.
Temporisation P0 maximum
Temporisation avant alarme pour une pression élevée P0.
Temps de redémarrage de sécurité
Temporisation commune avant redémarrage des compres-
seurs.
(Vaut pour les fonctions "Sd max limit", "Pc max limit" et "P0
min limit").
Alarme SH minimum
Limite d'alarme pour la surchauffe minimum d'aspiration.
Alarme SH maximum
Limite d'alarme pour la surchauffe maximum d'aspiration.
Temporisation de l'alarme SH
Temporisation avant alarme pour surchauffe min./max.
d'aspiration.
47
