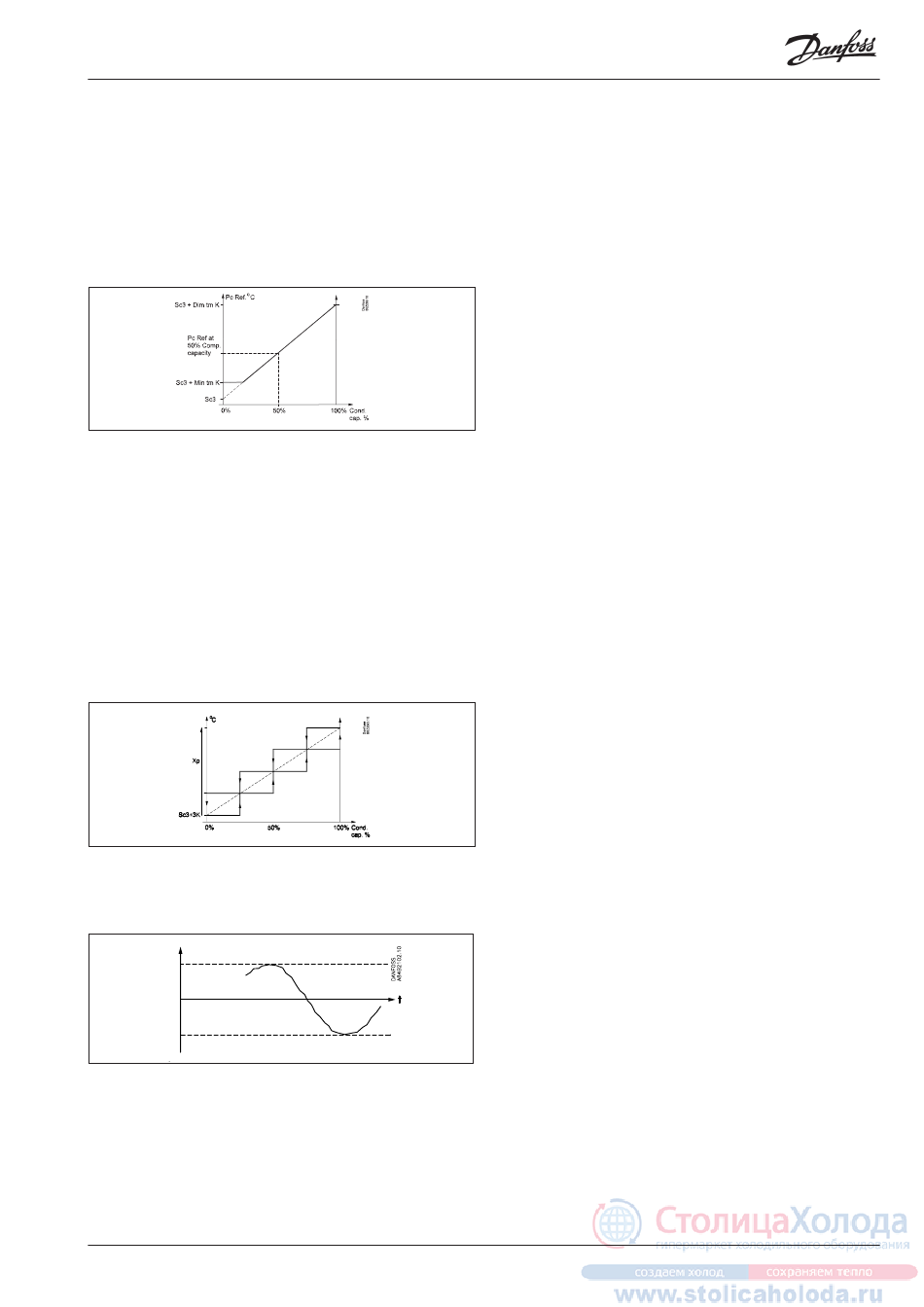

Régulation PI
On prend comme point de départ :
- la température extérieure mesurée par le capteur Sc3
- La différence de température la plus minime possible entre la
température de l'air et celle de condensation à 0 % de capacité
de compresseur,
- la différence dimensionnée du condenseur entre la température
ambiante et la température de condensation pour une capacité
de compression de 100% (Dim tmK)
- la fraction enclenchée de la capacité de compression
La différence de température la plus minime possible (tm min)
en cas de charge doit être réglée sur environ 6 K, puisque cela
élimine le risque que tous les ventilateurs se mettent en marche
quand il n'y a pas de compresseurs en fonction..
Régler la différence dimensionnée (dim tm) pour la charge maxi-
mum (15 K, par exemple).
Le régulateur fournit ensuite une valeur pour la référence en fonc-
tion de la fraction enclenchée de la capacité de compression – et
au moins 3 K au-dessus de la température extérieure.
Régualtion P
En régulation P, la référence est 3°C au-dessus la température
extérieure mesurée. La bande proportionnelle Xp indique l'écart à
100% de capacité de condenseur.
Limitation de la référence
Pour éviter une référence trop élevée ou trop basse, il faut la
limiter.
PcRef
Max
Min
AK-PC 710
Régulation de capacité RS8FT404 © Danfoss 03-2013
Commande forcée de la capacité de condensation
Une commande forcée de la capacité permet de négliger la régu-
lation normale.
En commande forcée, les fonctions de sécurité sont annulées.
Commande forcée par le réglage
Mettre la régulation en mode manuel.
Régler la capacité en pourcentage de la capacité régulée.
Commande forcée des relais
En cas d'une commande forcée par les commutateurs en façade
d'un Module d'extension, la fonction de sécurité enregistre les
dépassements éventuels en émettant éventuellement des alar-
mes, mais le régulateur ne peut pas actionner les relais dans cette
situation.
83
