Français

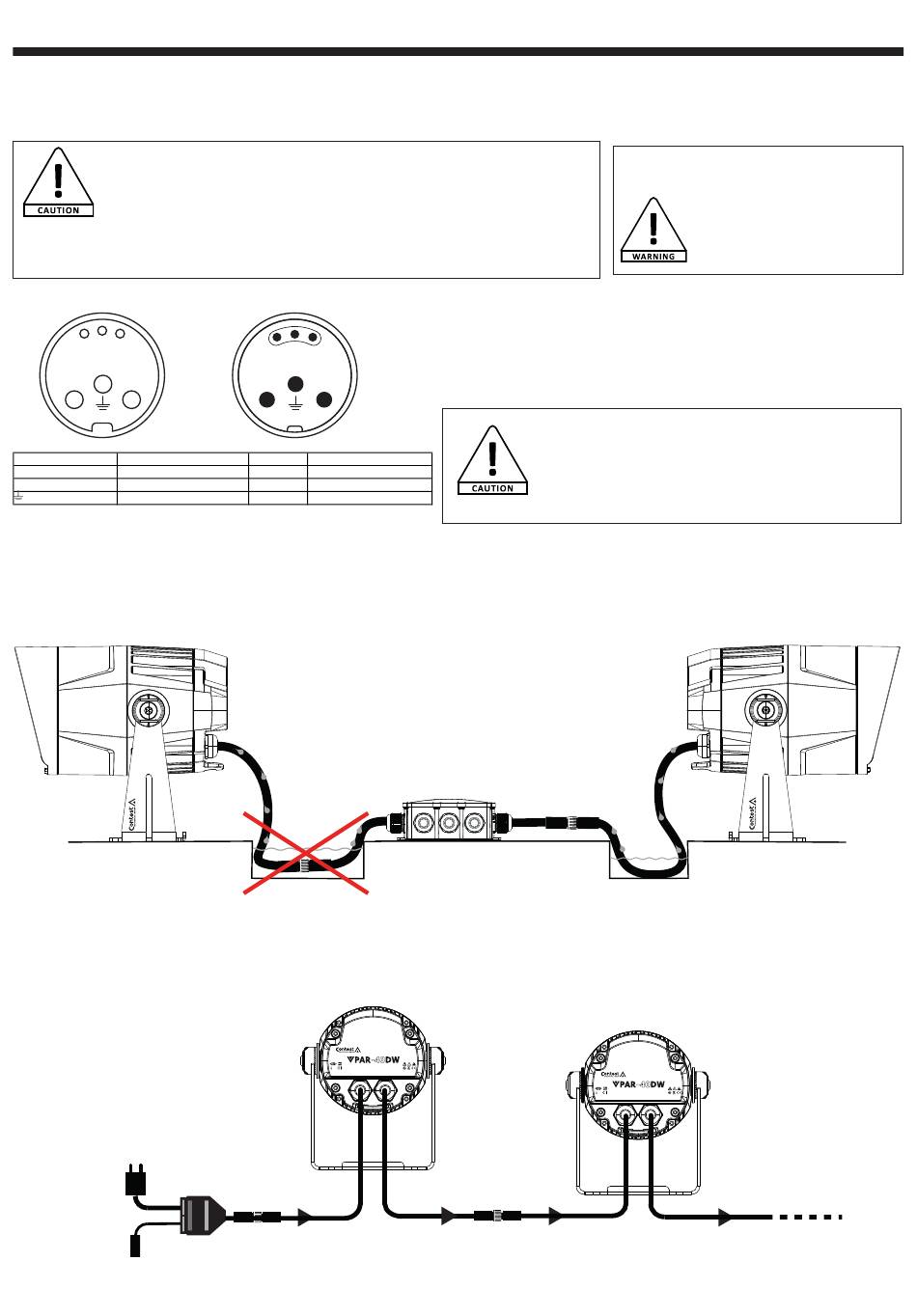

6 - Raccordement et câblage
6.1 - Les fiches IP67
ATTENTION !
Le projecteur est équipé de fiches IP67 hybride moulées.
Ces fiches garantissent une bonne étanchéité du produit. Le fait de couper
les fiches annulera la garantie du projecteur en cas d'infiltration d'eau.
Le projecteur est livré avec un adaptateur fils nus vers connecteur IP67 IN
afin d'effectuer le raccordement sur boite de jonction IP.
1 3
L
N
Power : Alimentation Wire color : Code couleur
L : Live : Phase Brown : Marron
N : Neutral : Neutre
Blue : Bleu
Ground : Terre Yellow/green : Jaune/vert
L'eau peut être aspirée à l'intérieur du projecteur sous l'effet de la dépression due aux variations de température du projecteur. Veillez à ce que
le projecteur soit protégé contre l'entrée d'eau par les câbles en utilisant des connecteurs ou des boîtes de jonction conformes à la norme IP66
minimum. Créez une boucle d'égouttage avant les presses étoupes ou les points de connexions afin d'éviter à ceux-ci d'être constamment
immergés dans l'eau comme le montre la figure ci-contre.
6.2 - Câblage d'une ligne en intérieur ou paramétrage produit avec le VC-ADAPT:
Pour alimenter votre ligne de projecteurs en intérieur ou effectuer vos réglages vous pouvez utiliser le cordon adaptateur VC-ADAPT. C'est un
adaptateur fiche alimentation 2P+T pour l'alimentation et d'une fiche XLR pour le DMX. La sortie se fait sur une fiche hybride Power + DMX.
Power
VC-ADAPT
DMX
Page 6
VPAR-40DW -
Projecteur architectural IP66 à 1 LED Dynamic white 40 W
Les fiches sont équipées de trois broches pour l'alimentation et de trois broches
pour le signal DMX. Le câble hybride sert à la partie alimentation en 3x1,5 mm² et à
1
3
la partie DMX isolée dans une gaine séparée. Le code couleurs des fils correspon-
L N
dants est indiqué dans le schéma ci-dessous.
DMX Wire color : Code couleur
1 : Masse Black : Noir
2: Data -
White : Blanc
3 : Data + Red : Rouge
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
architectural-lighting.eu
+45°C 1m DMX/POWER IN
-20°C
AC 100-240V 50/60Hz DMX/POWER OUT
FUSE: T1A/250V 42W MAX: 11A
IN OUT
ATTENTION !
Risque de chocs électriques
Ne branchez ou débranchez
aucun câble lorsque le
système est sous tension.
ATTENTION !
Les fiches montées sur les câbles du projecteurs sont
IP67, elles sont donc étanches mais il est déconseillé
de les laisser baigner dans l'eau stagnante.
Distributed by HITMUSIC SAS
FRANCE
MADE IN CHINA
architectural-lighting.eu
+45°C DMX/POWER IN
-20°C 1m
AC 100-240V 50/60Hz DMX/POWER OUT
FUSE: T1A/250V 42W MAX: 11A
IN OUT
