VPAR-40DW -
Projecteur architectural IP66 à 1 LED Dynamic white 40 W

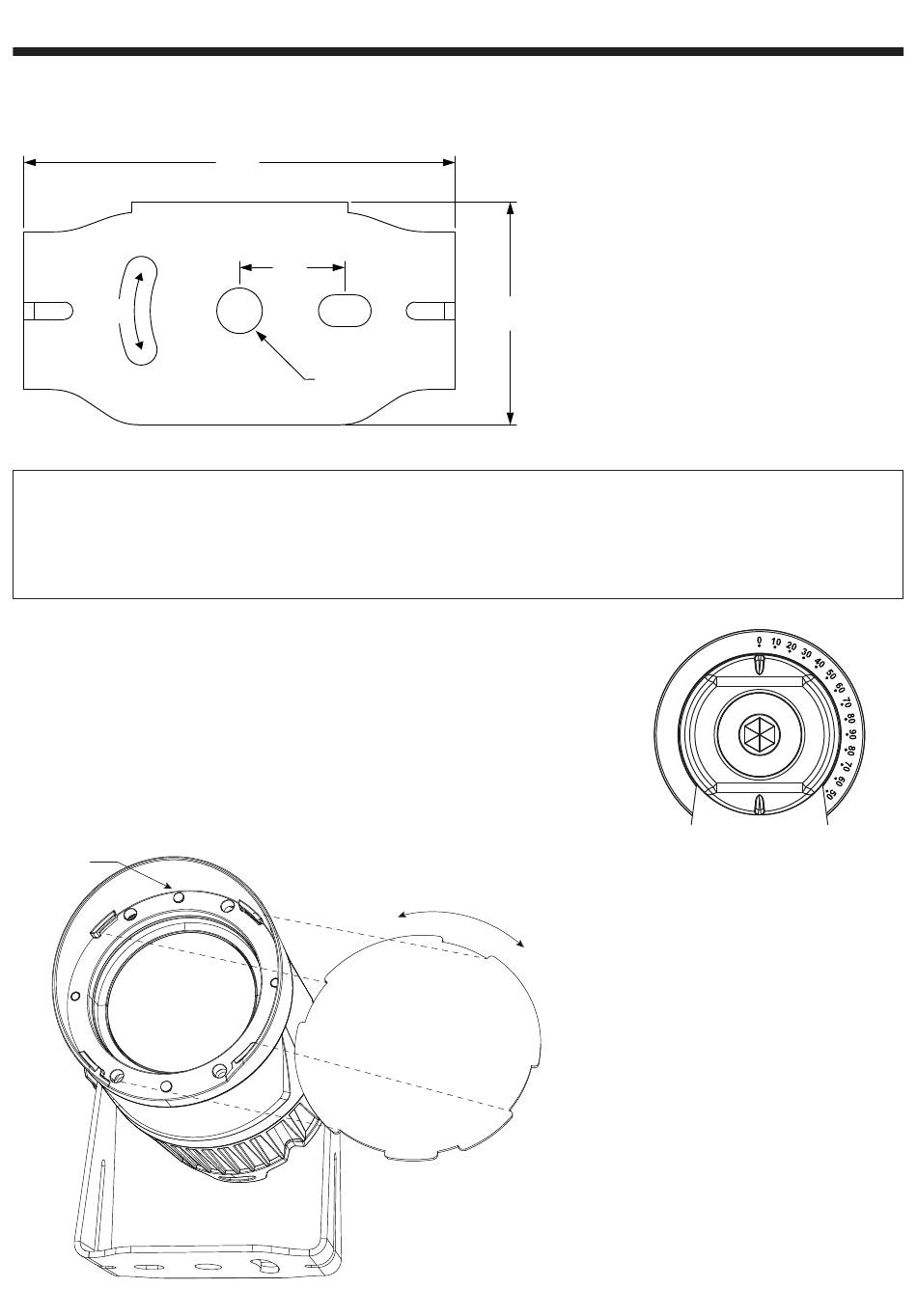

4 - Fixation de la lyre et orientation du projecteur

43°
B
ATTENTION !
Veillez au bon serrage des points d'encrage. Utilisez des vis de 12 mm inoxydables et vérifiez la solidité du support. Il est obligatoire
d'installer une élingue de sécurité. Lors de l'installation dans un lieu public, la législation impose pour chaque appareil une double accroche
de sécurité. Ce système de sécurité doit supporter 10 fois le poids de l'appareil donc, vous devez prévoir une élingue capable de supporter
20 kg minimum pour le VPAR-40DW.
Pour choisir l'angle du tilt de votre projecteur: desserrez la vis centrale à l'aide d'une clé Allen de
6 mm et faite pivoter le projecteur. La pièce de serrage cranté permet de positionner le projecteur
durablement et le marquage des angles apporte une information sur l'orientation du faisceau
(voir figure ci-contre).

5 - Montage des filtres de diffusion

Magnet
123
30
A C
Ø13
Le projecteur peut être fixé sur une surface plane
appropriée grâce à trois points d'accroches A B
C. L'encoche B permet de verrouiller la rotation du
projecteur en Pan sur 43°.
63.5
Une accroche temporaire est possible à l'aide d'un
crochet fixé au travers du trou A.
Deux filtres diffuseurs sont fournis dans
l'emballage de l'appareil : 12 et 26°.
Ils se fixent grâce aux 4 encoches sur la façade
du projecteur en faisant un quart de tour pour
bloquer le filtre.
Le magnet permet de sécuriser le filtre en
position.
Français
Page 5
