INSTALLATION ET REMPLACEMENT DE LA LAMPE
IMPORTANT : avant toute opération d'entretien sur le FOCUS 575, coupez la tension du réseau d'alimentation.
Après avoir éteint le projecteur, ne démontez aucun élément pendant les 15 minutes qui suivent pour ne pas risquer de
faire exploser la lampe. S'il s'avère nécessaire de remplacer la lampe, attendez encore 20 minutes pour éviter de vous
brûler. L'appareil est conçu de sorte à retenir les éclats produits en cas d'explosion de la lampe.
Pour ouvrir le projecteur, dévissez complètement la vis cruciforme située en haut et au milieu de la face arrière, ensuite
faites coulisser la trappe vers vous jusqu'à la butée.

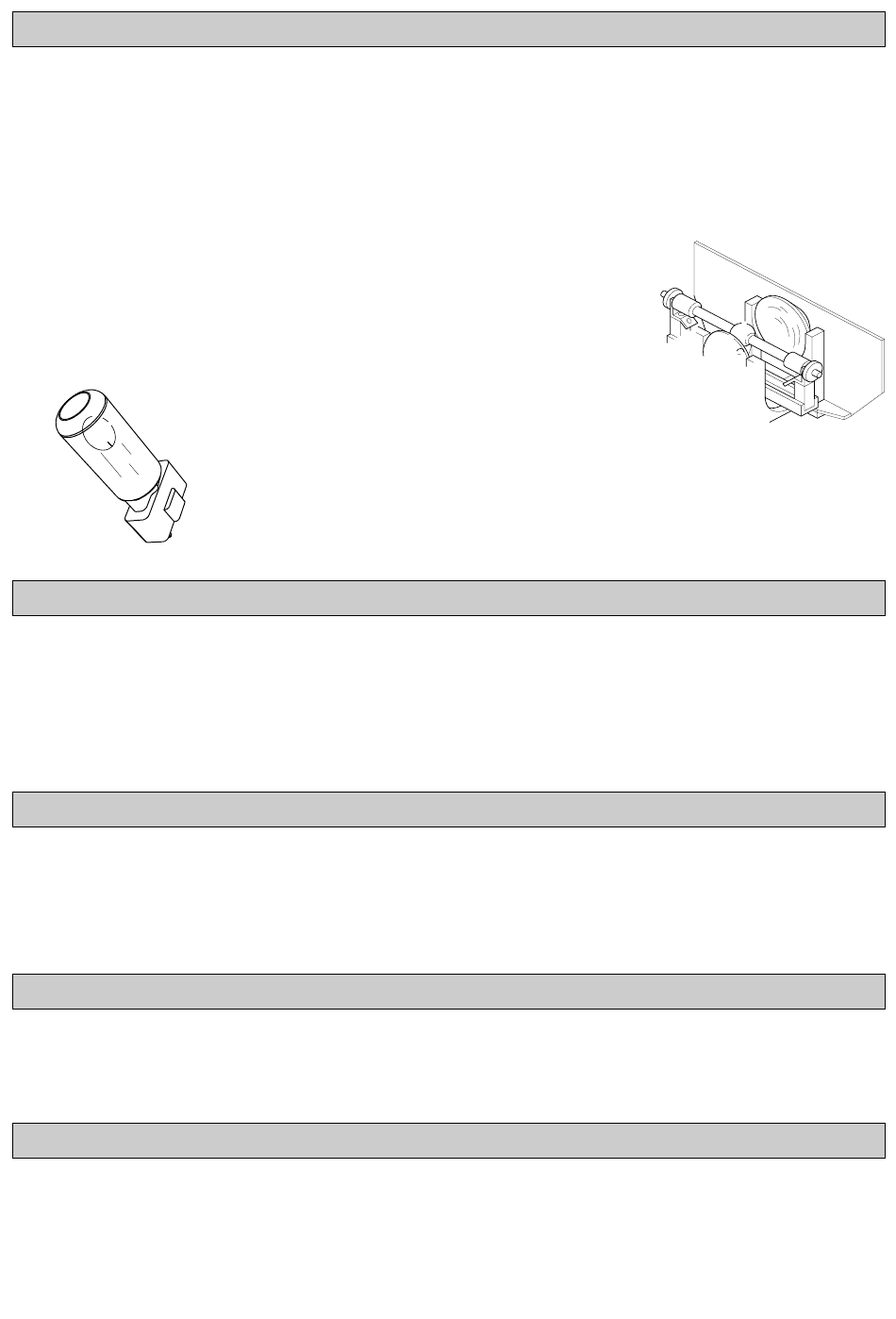

Pour une lampe HMI 575, desserrez les deux bagues latérales de la lampe usagée et
dégagez-la de ses supports. Prenez la lampe neuve, desserrez les deux bagues latérales et
installez la lampe dans les supports prévus à cet effet. Revissez les bagues.
IMPORTANT : pour que le faisceau lumineux soit uniforme, placez la lampe de sorte
que la protubérance visible sur le bulbe, dépasse l'axe optique du projecteur.
Nous vous conseillons donc de placer la protubérance tournée vers le haut.
Pour obtenir toujours le même rendement lumineux de votre FOCUS 575, il est vivement conseillé de nettoyer
régulièrement les parties sur lesquelles la poussière et la graisse ont tendance à s'accumuler.
Pour nettoyer lentilles et filtres, utilisez un chiffon non pelucheux imbibé de détergent liquide spécial vitres.
ATTENTION : ne pas utiliser d'alcool ou de solvants pour le nettoyage.
Il est conseillé de nettoyer au moins une fois par an toutes les parties internes en retirant la poussière à l'aide d'un pinceau
et d'un aspirateur de ménage.
Cette opération s'effectue avec le projecteur sous tension.
Retirez les trois vis cruciformes de la plaque située sous l'appareil afin d'accéder au réglage de la lampe.
Le réglage de la lampe s'effectue à l'aide de trois vis, pour cela nous vous conseillons d'utilisez une clé à tube de 8 mm.
Le principe est de ramener le maximum de luminosité dans le disque projeté par le projecteur, pour ce faire vissez ou
dévissez les vis jusqu'à obtenir un résultat optimal, ensuite il vous suffit de remonter la plaque à l'aide des trois vis.
Le réglage du FOCUS s'effectue grâce à la molette située sur le côté droit de l'appareil.
Pour un réglage optimal du focus, nous vous conseillons de projeter à la distance souhaitée et de faire la mise au point avec
l'iris à moitié fermé, ainsi vous aurez une projection acceptable aussi bien avec une ouverture minimum qu'avec une
ouverture maximum.
L'IRIS permet de faire varier linéairement l'angle d'ouverture de 3° au minimum à 17° au maximum.
Le réglage se fait grâce à la manette située sur le dessus de l'appareil.
Lorsque la manette est en butée à droite, l'angle d'ouverture obtenu est de 3°, lorsqu'elle se trouve en butée à gauche
l'angle d'ouverture est de 17°.
Pour une lampe MSR 575, Procédez à l'installation ou au remplacement de la lampe en tenant
celle-ci avec un chiffon ou un papier essuie-tout afin de ne pas laisser de dépôts gras sur le verre.
Vérifier que la lampe ne bouge pas dans son support afin d'éviter des arcs électriques qui
détérioreraient le support et réduiraient la durée de vie de la lampe.
NETTOYAGE
RÉGLAGE DE LA POSITION DE LA LAMPE
RÉGLAGE DU FOCUS
RÉGLAGE DE L'IRIS
FOCUS 575 - 3201 - page 4
