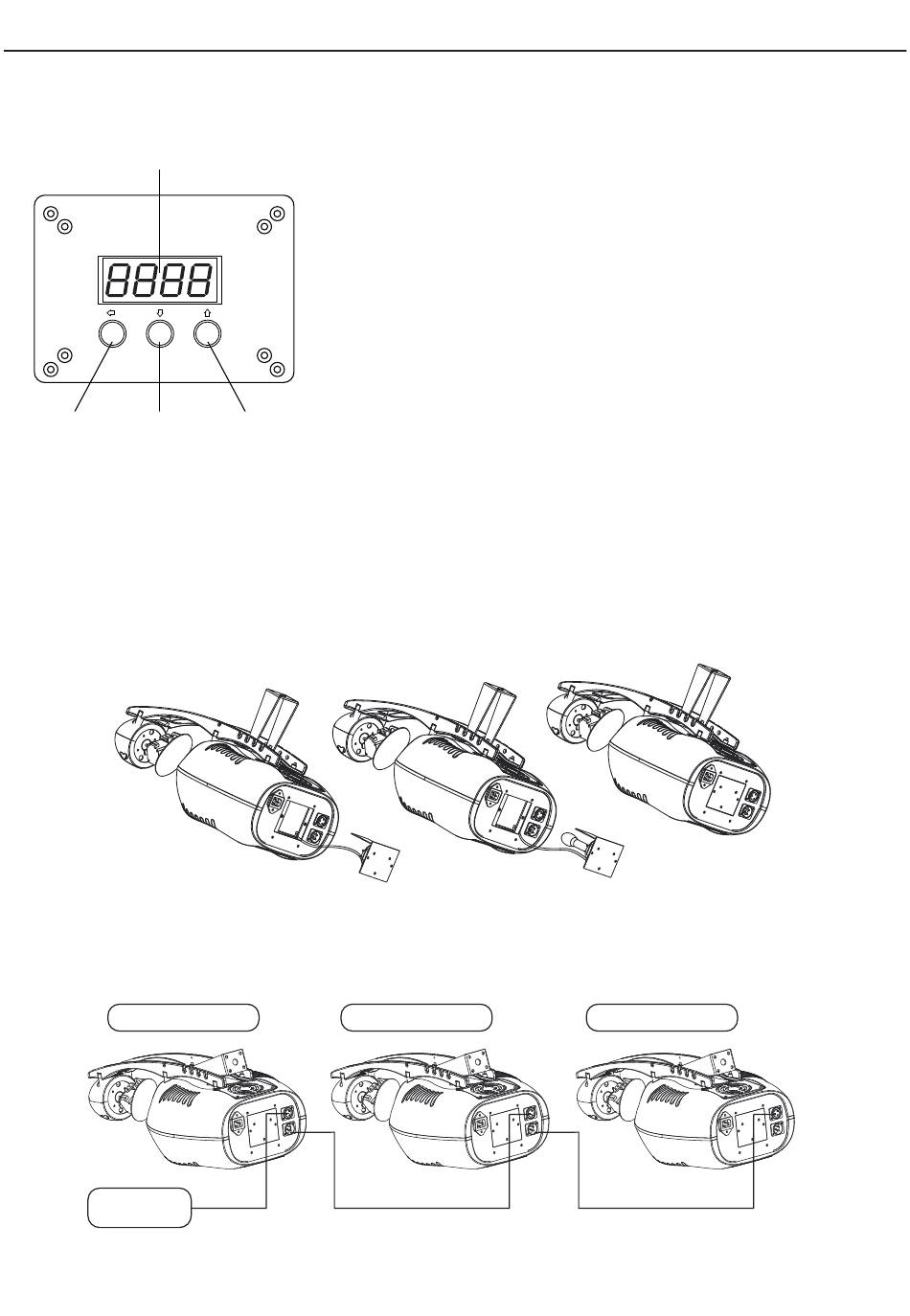

4 - Descrition du tableau de bord
9
ENTER
EXIT/DN
10
11
5 - Installation de la lampe
Avant de remplacer la lampe, déconnectez l'appareil du secteur et attendez quelques minutes que la lampe
refroidisse. Retirez les deux vis de maintien du support et tirez doucement ce dernier vers l'arrière. Inserrez la
nouvelle lampe puis remettez le support en place. Réglez la position du faisceau en agissant sur les vis repérées
1,2 et 3.
La lampe utilisée est : MSD250/2 GY9.5
6 - Câblage et adressage
Adresse 001
Contrôleur
9 - Afficheur
10 - ENTER
11 - EXIT/DN
UP
12 - UP
12
Adresse 006
Indique les différents états de l'appareil.
Permet de valider les choix et les modifications.
Permet de se déplacer à l'intérieur des menus et de choisir
des valeurs.
Permet de se déplacer à l'intérieur des menus.
SCN-930 - Scanner MSD 250
Adresse 011
Page 5
