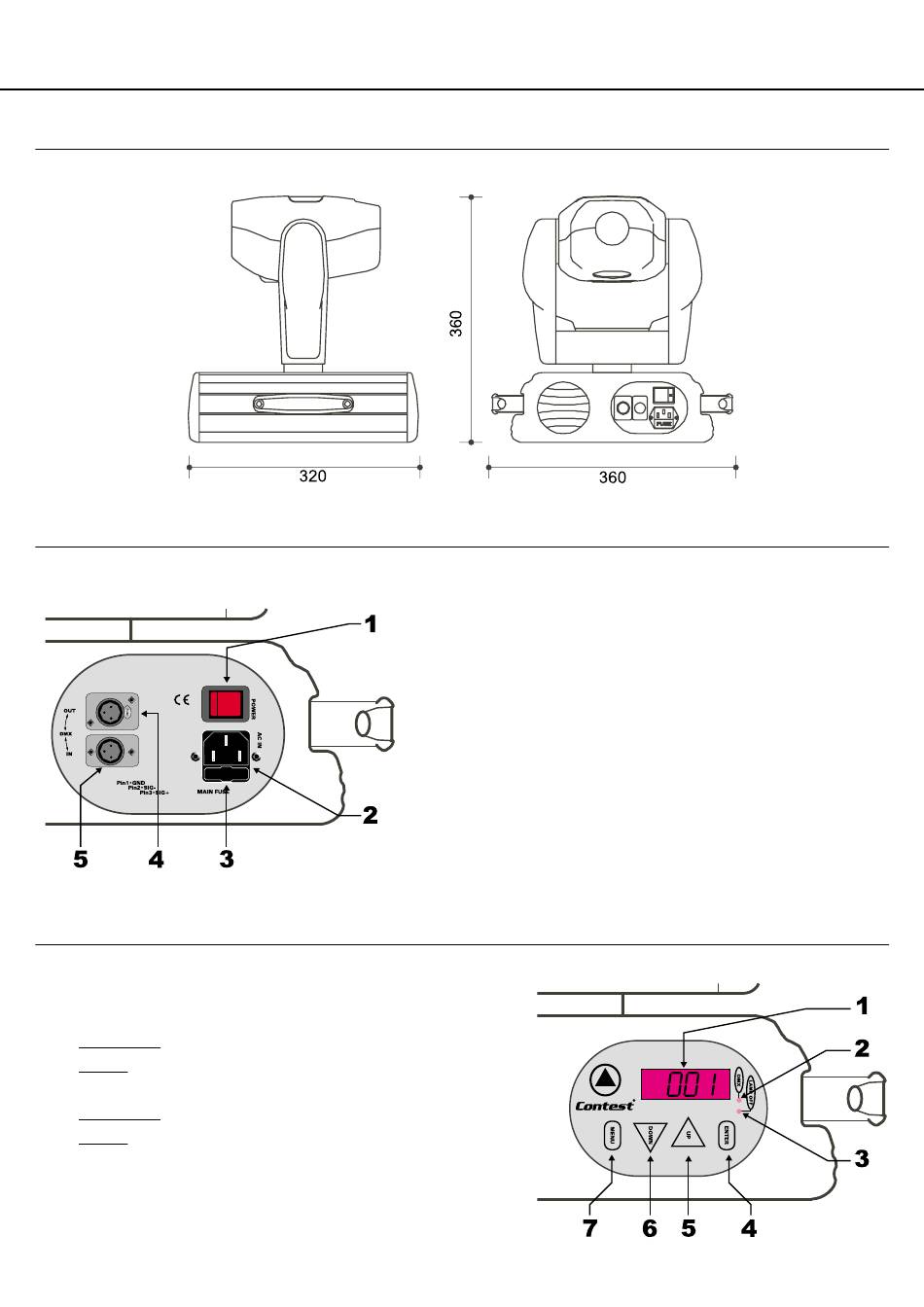

DESCRIPTION

1 - Dimensions

2 - Connections

Figure 3

3 - Tableau de bord

1 - Afficheur à cristaux liquides
2 - led DMX
Clignotante : un signal DMX est présent
Eteinte
: il n’y a pas de signal ou il n’est n’est pas conforme
3 - Led LAMP OFF
Clignotante : l’allumage de la lampe est commandé en DMX
Eteinte
: la lampe est allumée
4 - Touche ENTER : pour valider vos choix
5 - Touche UP
: pour incrémenter les valeurs ou sélectionner un mode
6 - Touche DOWN : pour décrémenter les valeurs ou sélectionner un mode
7 - Touche MENU : pour accéder aux différents menus
Figure 2
1 - Bouton de mise sous tension
2 - Connecteur d’alimentation à la norme CEE ( voir page suivante )
3 - Compartiment fusible
Remplacez par un fusible temporisé : 5 x 20 mm ; 3,15 A 250 V
4 - Sortie DMX
5 - Entrée DMX
Manuel MVH 900 - page 4
Figure 4
